低温制冷用Aspera压缩机带电气箱结构

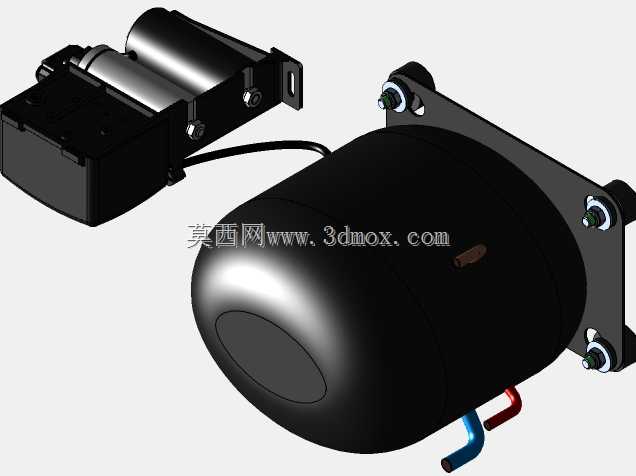

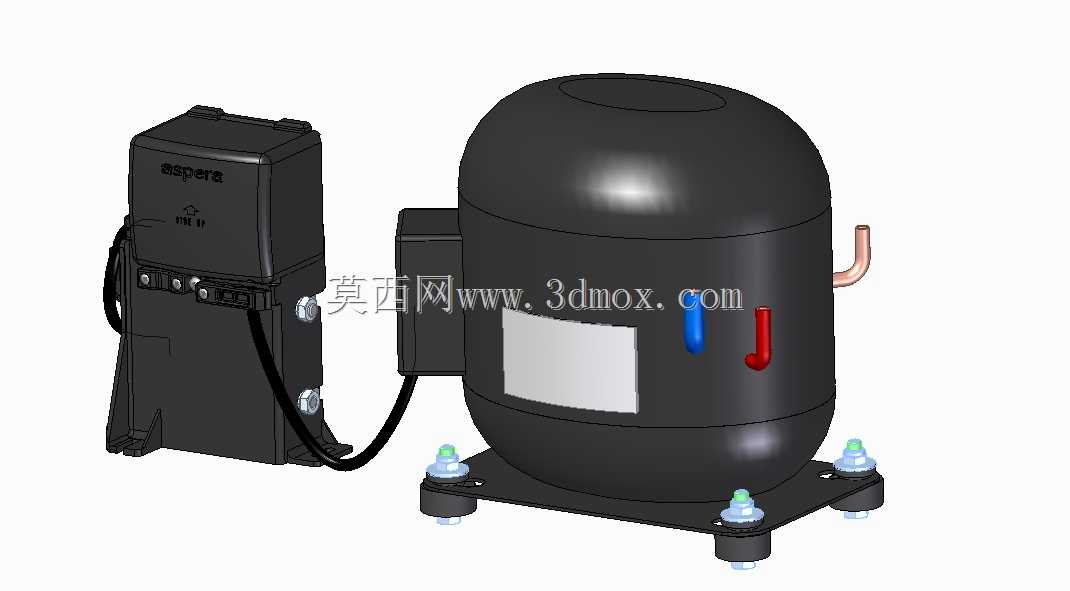

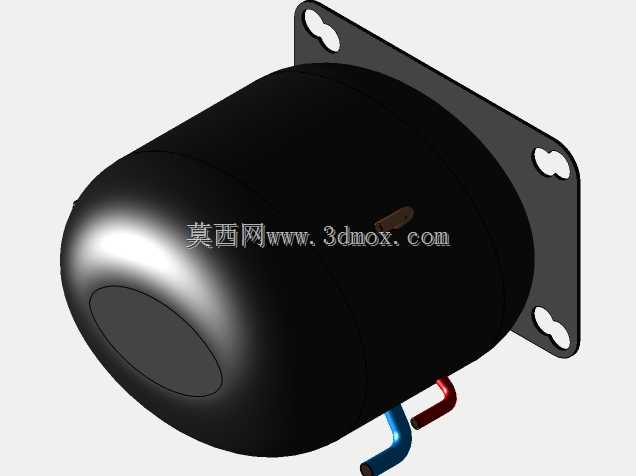

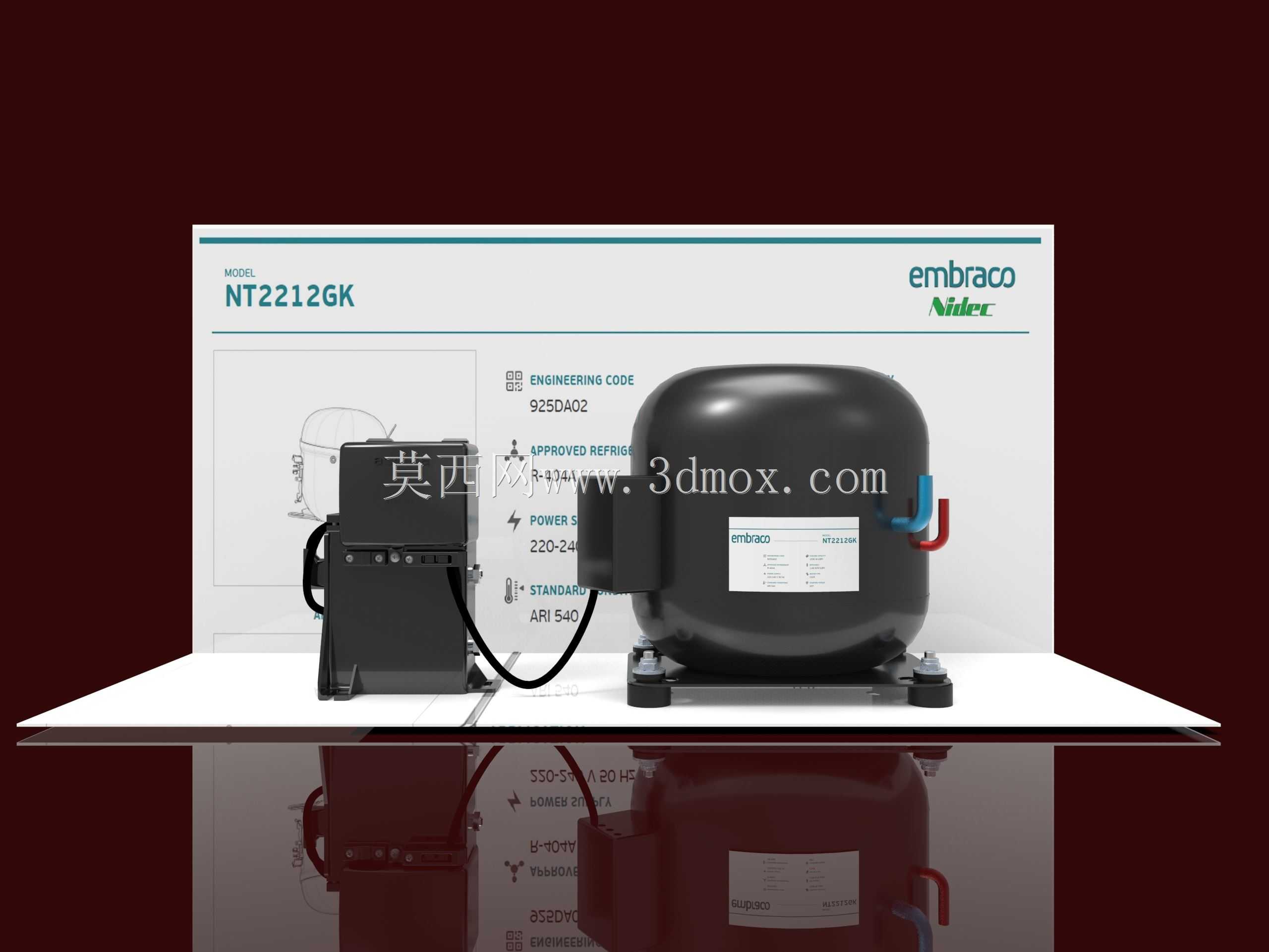

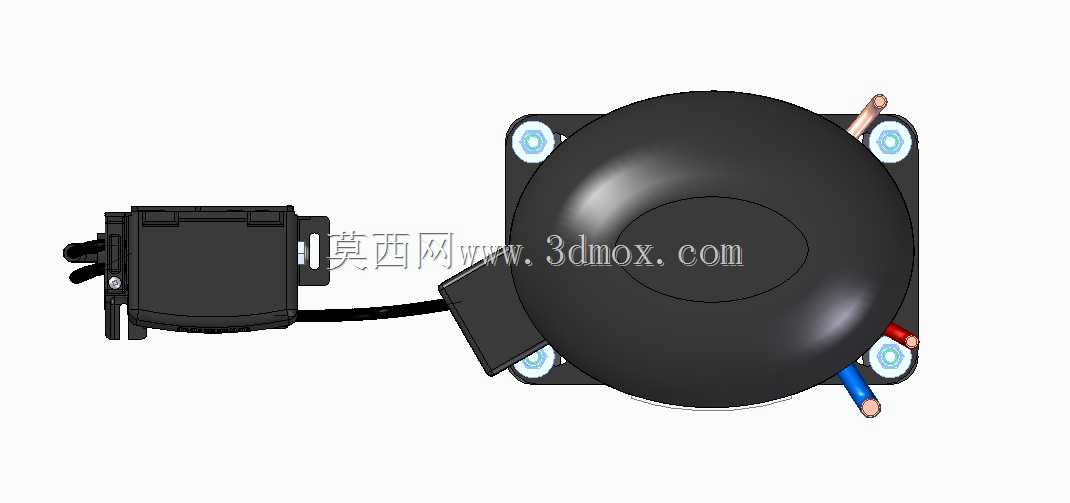

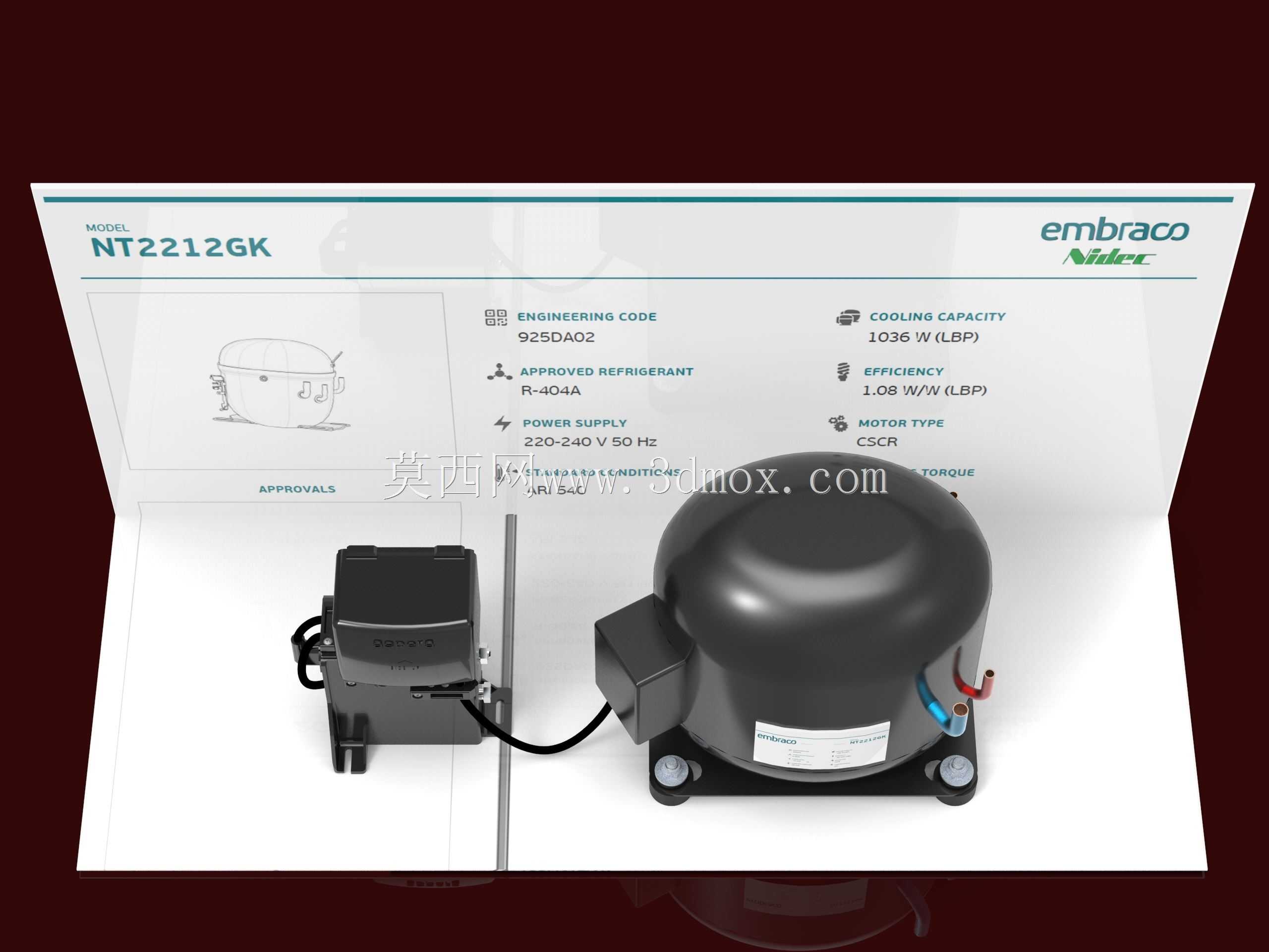

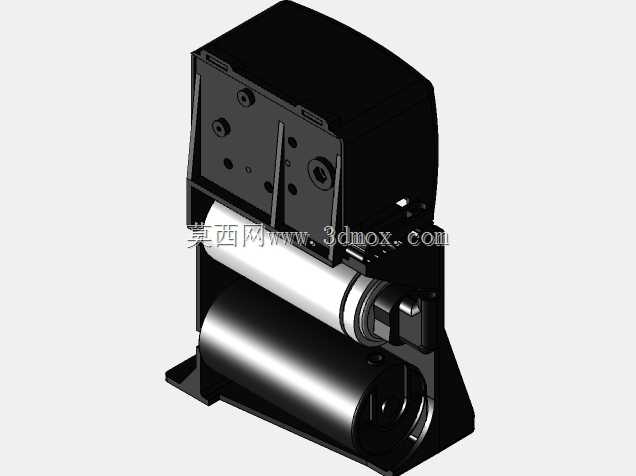

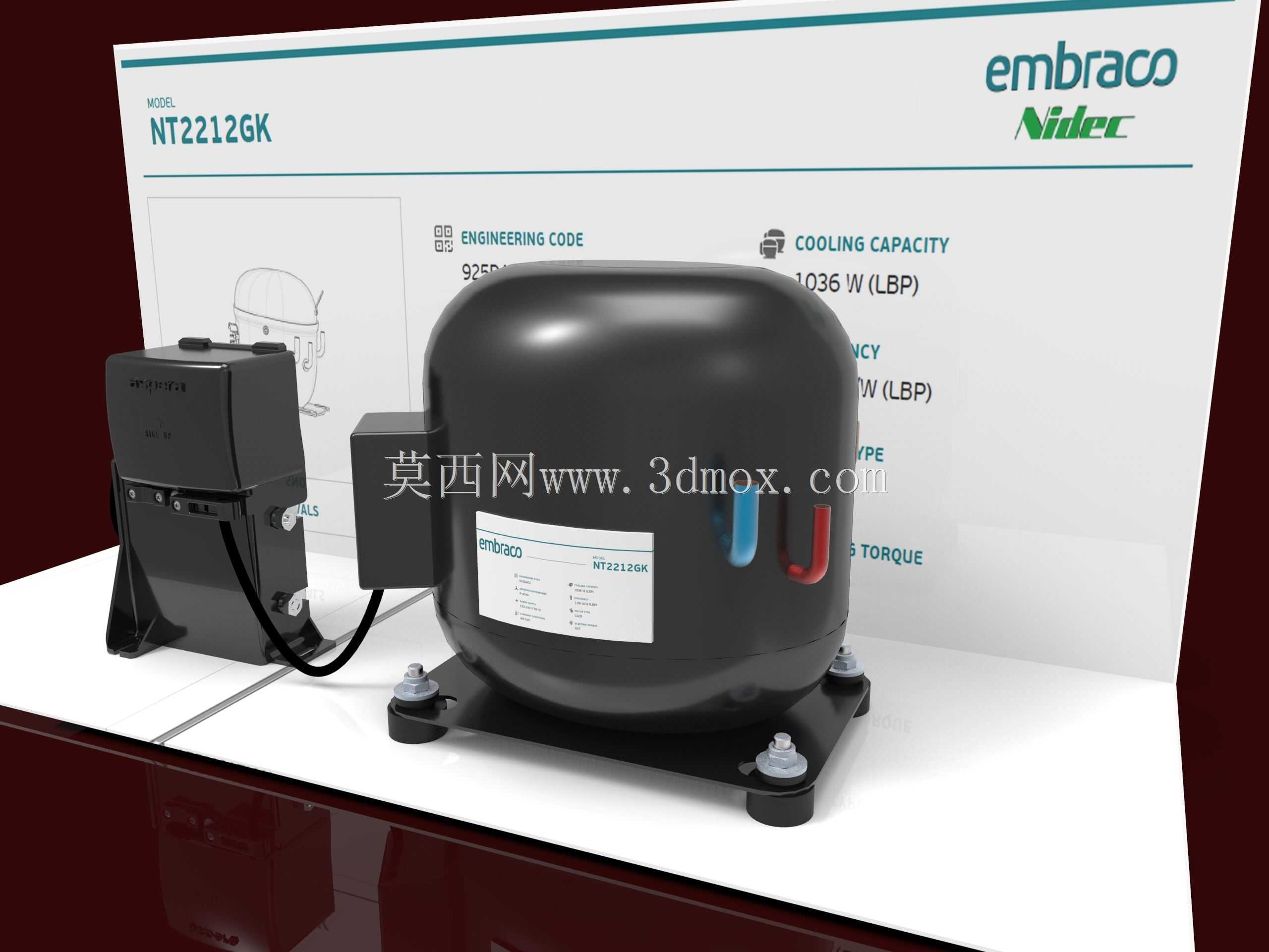

这款带配套电气箱的往复式制冷压缩机，主要面向低温制冷工况设计，常见应用在商用冷柜、低温冷藏陈列柜、小型冷库制冷机组、医用低温存储设备这类需要持续稳定低蒸发温度输出的场景里。从结构设计来看，主机采用全封闭黑色壳体结构，壳体底部设置四个带橡胶减震垫的安装支脚，支脚的安装孔位间距经过匹配常规制冷机组机架的通用安装尺寸设计，安装时可直接通过螺栓固定在机组底座上，减震垫能有效抵消压缩机运行时活塞往复运动产生的振动传递，避免振动传导到管路或者柜体引发共振噪音。配套的电气箱独立安装在压缩机主机侧方，通过支架与压缩机壳体固定，电气箱与主机之间预留了足够的接线走线空间，内部可容纳启动器、热保护器、运行电容这类制冷压缩机必备的电气元件，接线端子的位置做了朝向外侧的设计，方便现场接线作业时不用过度拆解部件就能完成线路接驳，同时电气箱的防护结构能避免制冷机组凝露产生的水滴渗入电气部件引发故障。从功能特性上，该型号压缩机针对低温工况做了阀组结构优化，在低蒸发压力下依然能保持稳定的输气效率，回气接口与排气接口采用不同颜色的标识做区分，蓝色为低压回气端、红色为高压排气端，能避免现场安装时接反管路的低级失误，接口尺寸匹配制冷行业常用的紫铜管焊接规格，不需要额外做转接件就能完成管路焊接。建模过程中还原了壳体表面的铭牌标识位置、接线盒的卡扣结构、底部支脚的减震垫弧度细节，在做制冷机组整体装配设计时，可以直接调取该模型完成管路排布、电气箱安装位校验、机组内部空间干涉检查，不用再反复测绘实物尺寸。安装边界上，压缩机主体的最大外轮廓尺寸适配常规1.5到3匹制冷机组的机箱内部预留空间，电气箱的外凸尺寸也做了控制，不会超出常规机组侧板的安装边界，在做机组布局时，只需要在压缩机周边预留出不小于30mm的散热间隙，就能保证运行时壳体热量正常散出，同时要注意管路连接时，回气管与排气管的弯折半径不能小于管路直径的3倍，避免焊接后产生应力集中，长期运行时引发管路开裂泄漏。
