单活塞往复式压缩机概念结构设计

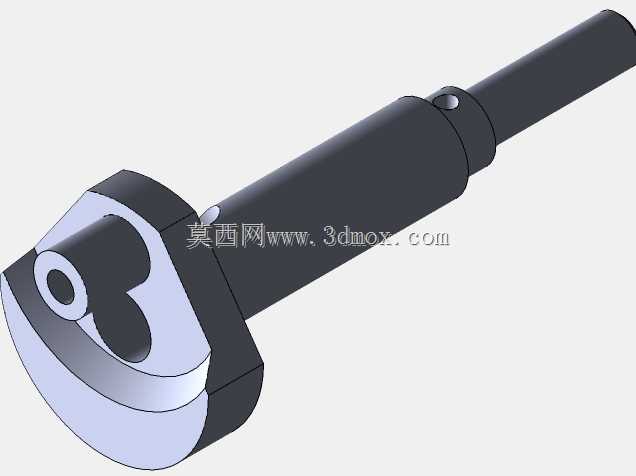

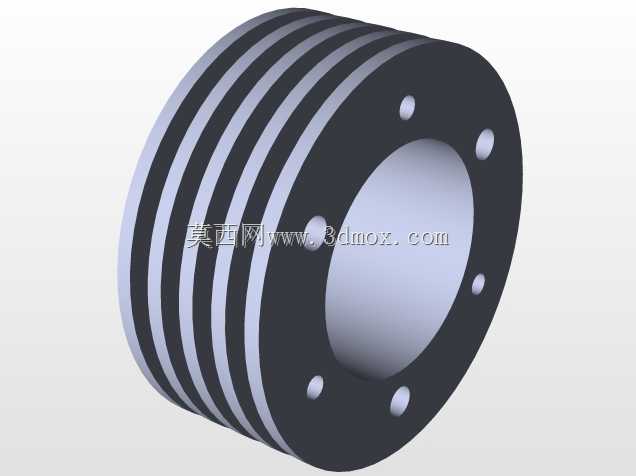

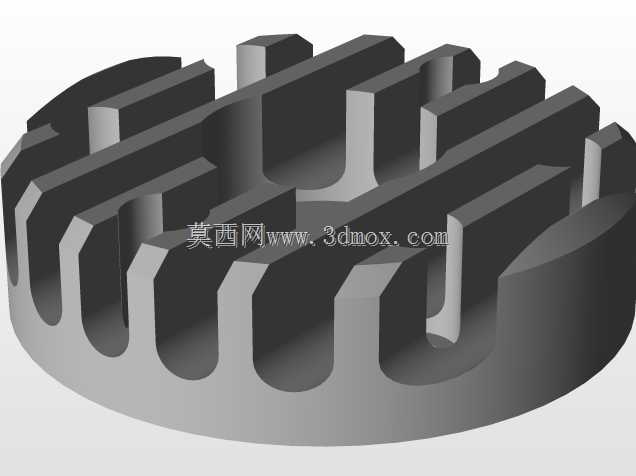

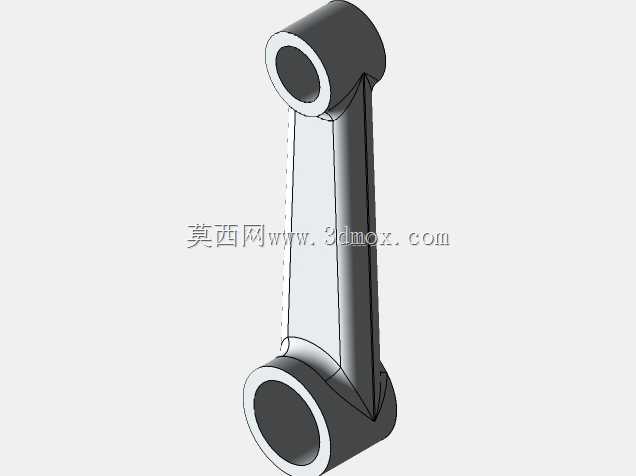

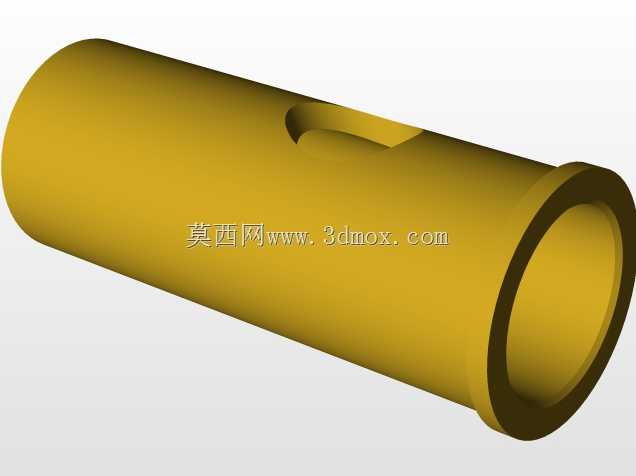

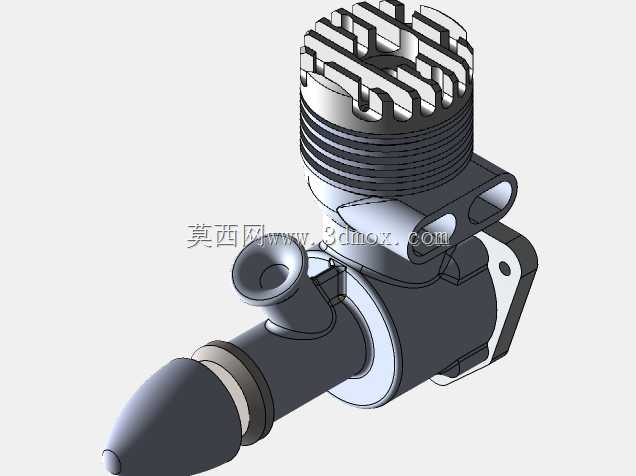

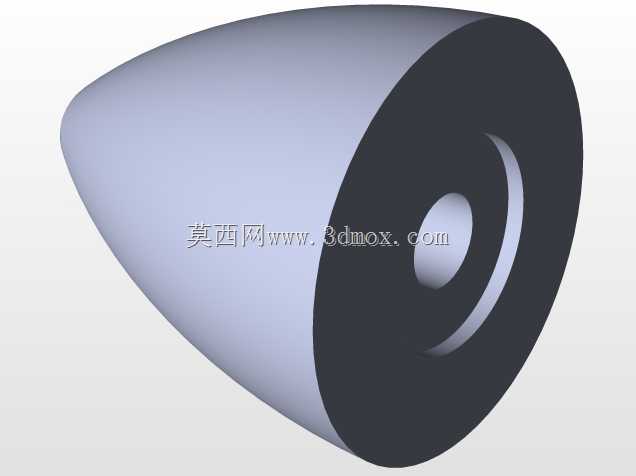

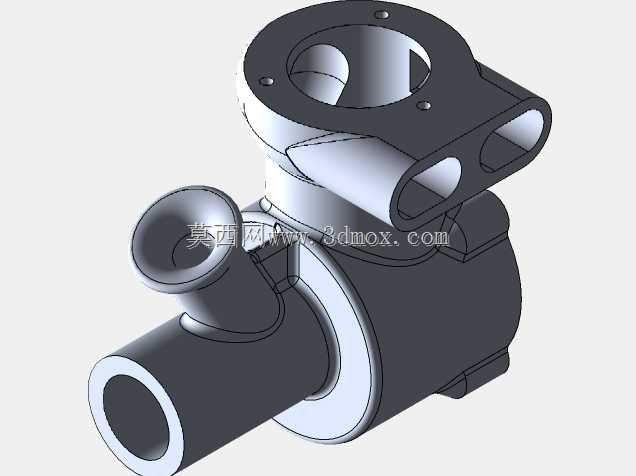

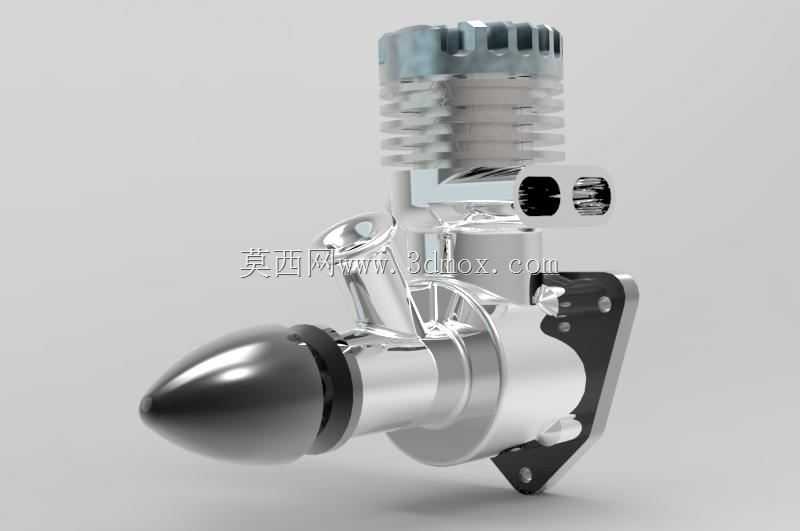

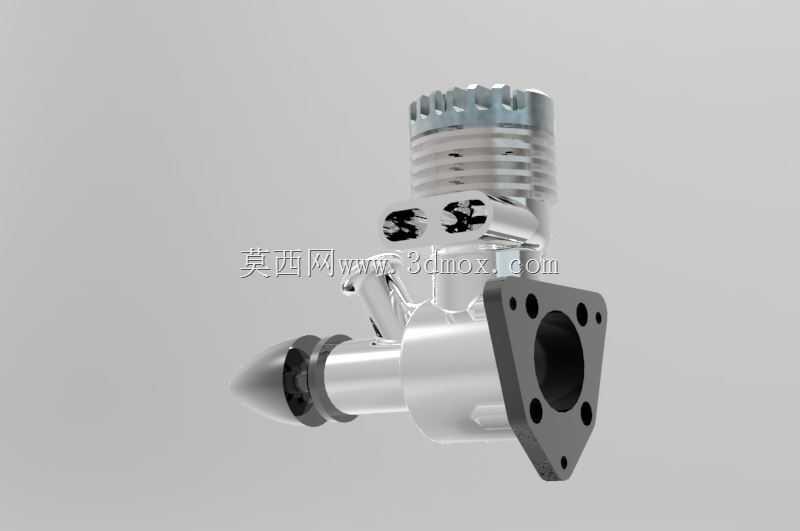

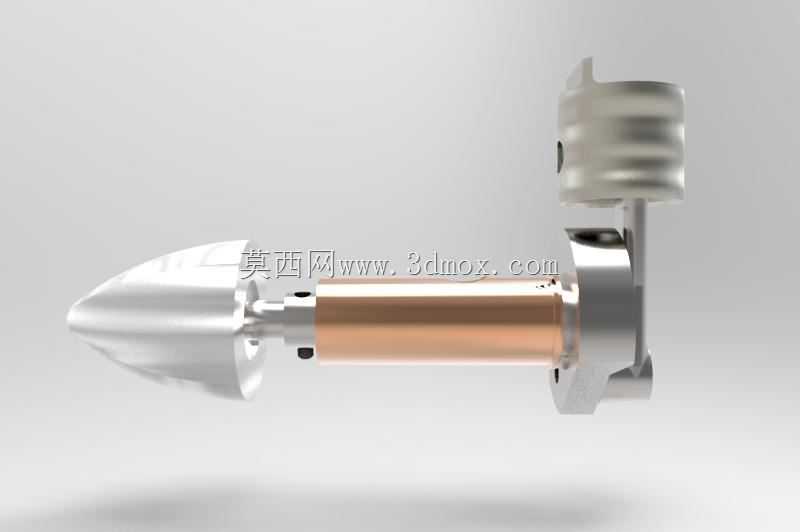

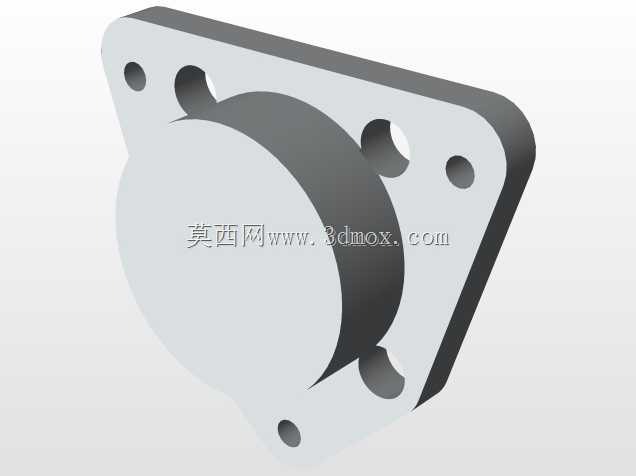

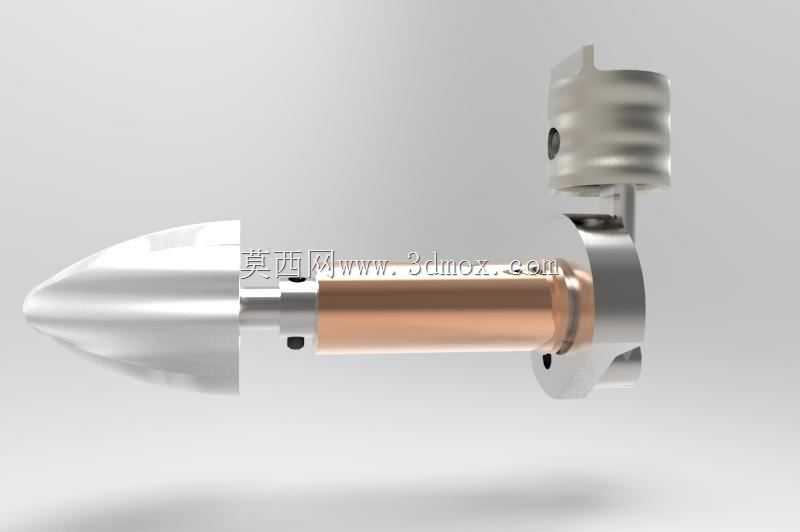

这款单活塞往复式压缩机的概念设计，核心面向小型气源供给场景做适配，常见于小型气动工具配套、实验台低压气源供给、便携气动设备动力源这类对设备体积、自重有严格限制的使用场景，区别于工业级大型往复压缩机的多缸布局，单活塞结构在保证基础排气压力的前提下，大幅压缩了整机的占用空间，也降低了运动部件的数量，减少了后期运维的拆检工作量。从结构设计逻辑来看，整机采用活塞做直线往复运动的核心做功形式，通过曲柄连杆结构将旋转运动转化为活塞的直线往复动作，配合气缸壁上的进排气阀片完成气体的吸入、压缩、排出全流程，气缸外侧设置的散热鳍片结构，是针对单缸压缩过程中缸体升温快的问题做的针对性设计，无需额外配置水冷回路，依靠自然风冷即可满足连续运行的散热需求，适配无复杂冷却配套的使用环境。整机的安装边界做了集成化处理，尾部设置的三角式安装支架预留了标准螺栓安装孔位，可直接固定在设备机架的水平安装面上，前端的导流锥结构既可以优化整机运行时的气流走向，引导冷却气流顺着缸体鳍片流动提升散热效率，也能对前端的运动连接部件做物理防护，避免运行过程中异物卷入传动区域造成卡滞。气路接口设置在缸体侧上方的位置，采用并列双接口布局，分别对应进气与排气通路，接口的中心距、通径尺寸都匹配常规小型气动管路的快接接头规格，无需额外做转接件即可完成管路装配。设计过程中对活塞的行程、缸径参数做了匹配优化，在限定的整机外形尺寸内，平衡了排气量与输出压力的参数关系，活塞环的密封结构采用低摩擦阻力的设计思路，既保证压缩腔的密封性能减少气体泄漏，也降低了活塞往复运动的摩擦损耗，减少运行过程中的功率浪费。传动区域的壳体采用一体化成型结构，将曲柄、连杆等运动部件完全封闭在壳体内，既可以储存润滑油脂保证运动部件的润滑需求，也能避免运行过程中润滑脂飞溅污染周边设备，同时隔绝外部粉尘进入传动副造成部件磨损。整机的重心集中在安装支架的中心区域，固定后运行时的振动幅度被控制在较低范围，无需额外做厚重的减震基础即可稳定运行，适配小型集成设备内部的紧凑安装空间，也能满足便携移动式气源设备的搭载需求。
