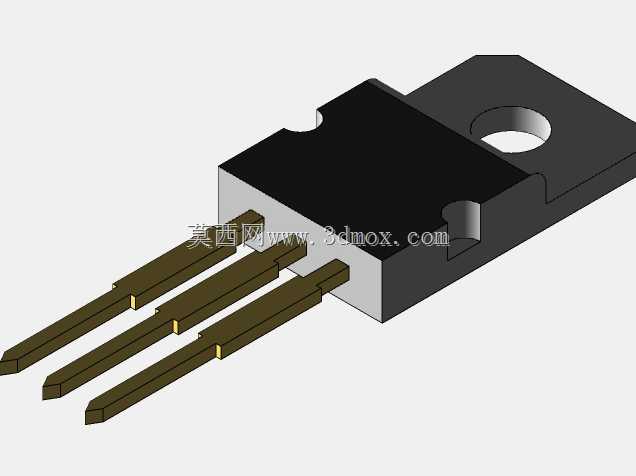

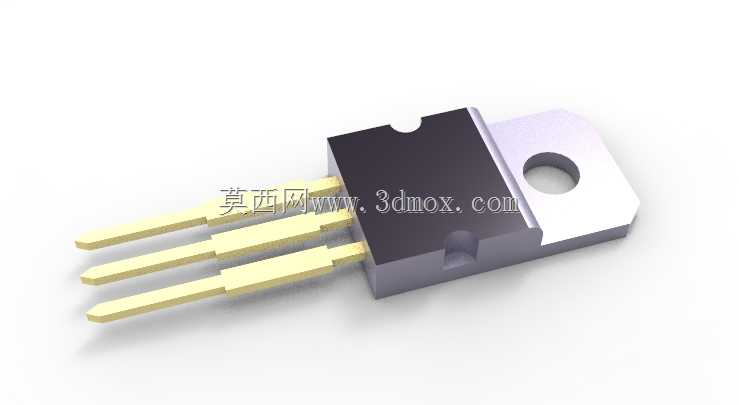

直插式TO封装功率晶体管三维结构

这款直插式功率晶体管的三维结构还原，完全贴合实际工业应用中的器件形态，在各类电源电路、电机驱动板、工业控制板卡的PCB布局阶段，这类模型是结构干涉检查、装配空间预留的核心参考要素。做硬件结构设计的工程师都清楚，TO封装的功率管带金属散热固定片，三个引脚的排布间距、引脚伸出长度、散热片的安装孔位，直接决定了PCB焊盘设计、散热片装配间隙、周边元件的避让距离，稍有偏差就会出现插装不到位、散热片贴装歪斜、引脚与周边元件短路的问题。设计这个三维结构时，首先还原了器件的实际功能分区：黑色塑封主体内部是半导体芯片核心区，承担电流放大、功率开关的核心功能，建模时严格按照实物的塑封外形做了倒角处理，顶部的定位凹口也做了精准还原，这个凹口是生产插装时的极性识别标识，能避免工人插装时引脚方向接反导致的器件烧毁。侧边的金属散热片是这类功率管的核心结构，建模时还原了散热片的厚度、中间的固定安装孔尺寸，以及散热片与塑封主体的衔接台阶，实际应用中这个金属面需要涂抹导热硅脂后贴合外置散热片，安装孔用来穿螺丝锁紧，建模时预留的安装边界完全匹配常用的M3螺丝装配间隙，不会出现螺丝孔位偏斜、锁紧时刮蹭塑封本体的问题。三个直插引脚的建模严格遵循实际引脚的截面尺寸、引脚间距以及引脚的阶梯形变径结构，靠近塑封根部的引脚段更粗，提升引脚的抗弯折强度，伸出段做了收窄处理，适配标准2.54mm间距的PCB焊盘，引脚的伸出长度也匹配常规波峰焊的插装深度要求，不会出现引脚过长顶到PCB背面走线、或者过短焊盘吃锡不足的问题。在各类开关电源、变频器、伺服驱动器的结构设计中，这类功率管往往是板上高度较高的元件，三维模型的精准度直接影响整机的内部空间排布，比如外壳与板卡的安全距离、散热风道的预留位置、周边电解电容、接线端子的布局避让，都需要依托精准的器件模型来完成布局校验。建模时还还原了金属散热片与塑封本体的高度差，实际生产中这个高度差是导热绝缘片的装配空间，设计时如果忽略这个尺寸，装配绝缘片后会出现器件整体高度超差，顶到外壳或者上层板卡的问题。引脚的弯折角度也做了符合实际工艺的还原，常规手工插装或者波峰焊工艺中，引脚伸出焊盘后会做轻微弯折固定，模型的引脚根部预留了足够的弯折余量，不会出现弯折时应力传递到塑封内部导致芯片损坏的风险。
