螺旋弹簧式液压减震器结构设计

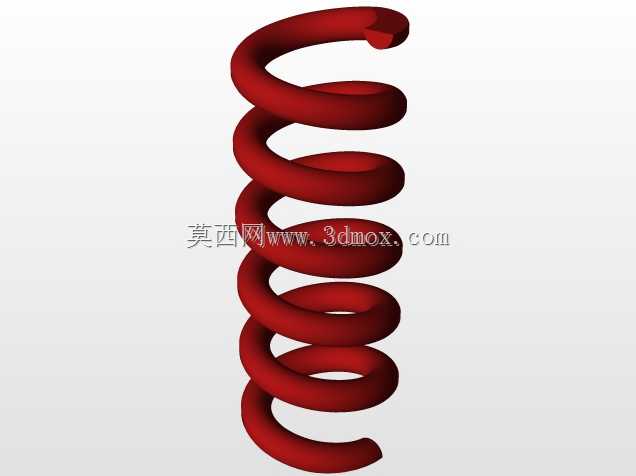

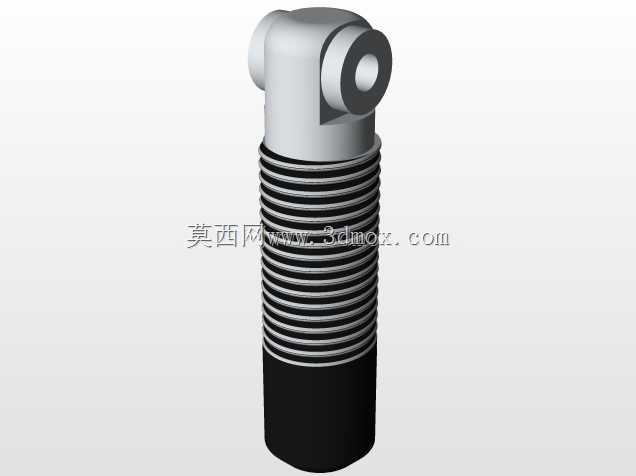

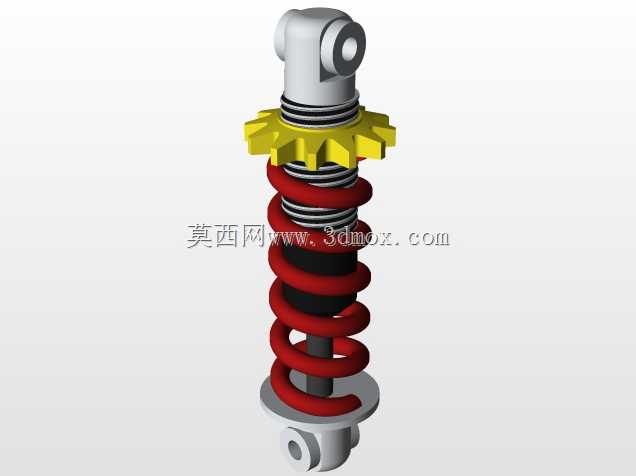

这款减震结构的设计初衷，是解决行走类设备行驶过程中路面冲击带来的振动传导问题，目前广泛适配于非道路小型作业车辆、轻型代步载具、小型越野设备的悬架系统中，也可用于工业设备的隔振安装工位，承担冲击能量吸收、振动衰减的核心作用。从功能实现逻辑来看，该结构采用螺旋弹簧承载与液压阻尼协同工作的模式，外部红色螺旋弹簧主要承担垂直方向的载荷支撑，过滤路面传来的高频小幅振动，内部的液压阻尼芯体则负责将弹簧往复伸缩产生的动能转化为热能耗散，避免弹簧出现持续余振，保证设备运行过程中的姿态稳定。设计过程中优先考虑了安装适配性，上下两端均采用铰接式吊耳结构，上端吊耳带同轴安装孔，可与设备悬架上支座通过销轴铰接，下端吊耳结构适配转向节或下摇臂的安装接口，铰接结构允许减震器在工作过程中随悬架跳动产生小角度摆动，避免出现运动卡滞。外形结构上，弹簧上端设置了黄色的调节齿圈，可通过旋转齿圈调整弹簧预紧力，适配不同载荷等级的使用需求，齿圈下方设置了限位挡圈，避免弹簧压缩到极限位置时出现刚性碰撞；阻尼芯体的活塞杆表面做了硬化处理，降低往复运动过程中的磨损，外部设置了防尘护套结构，阻挡泥沙、灰尘进入阻尼密封区域，延长密封件的使用寿命。安装边界设计上，整体结构的同轴度公差控制在合理范围内，弹簧的中径与阻尼筒外径预留足够间隙，避免弹簧压缩过程中与阻尼筒发生剐蹭异响；上下安装孔的中心距在设计时预留了足够的压缩行程与拉伸行程，保证设备在极限颠簸工况下，减震器不会出现触底或者拉脱的问题。从结构建模的角度来看，该模型完整还原了减震器的所有装配关系，弹簧的螺旋升角、节距参数均按照实际工程取值，阻尼筒、吊耳、调节齿圈的配合尺寸符合常规机械设计公差要求，可直接用于悬架系统的运动干涉校核、装配模拟，也可作为相关减震部件选型时的结构参考，帮助设计人员快速完成悬架系统的布局匹配，减少重复建模的工作量。
