工业管道用立式过滤分离装置结构设计

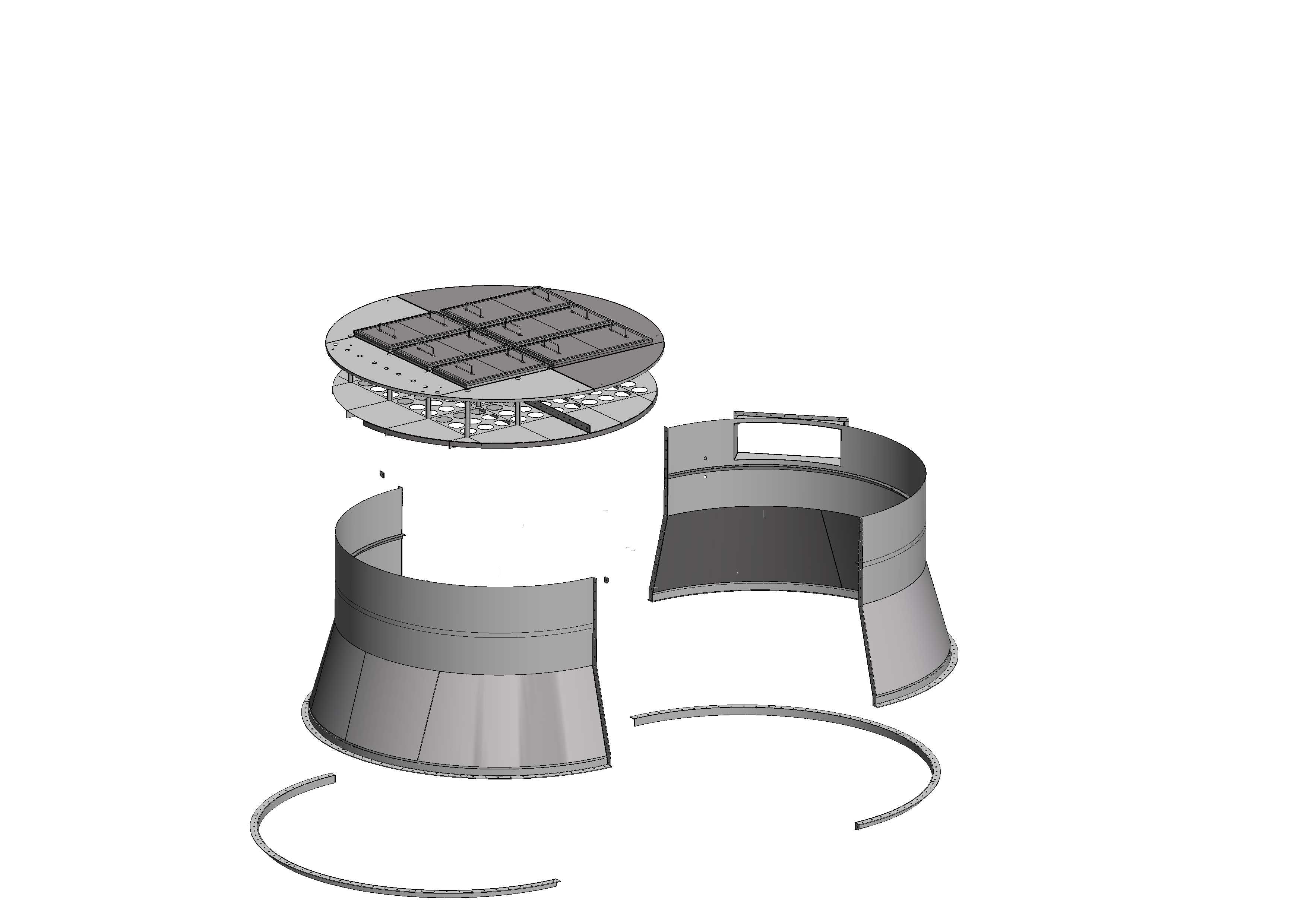

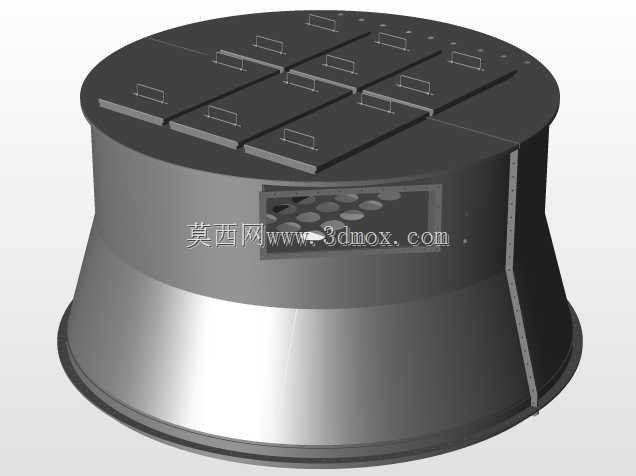

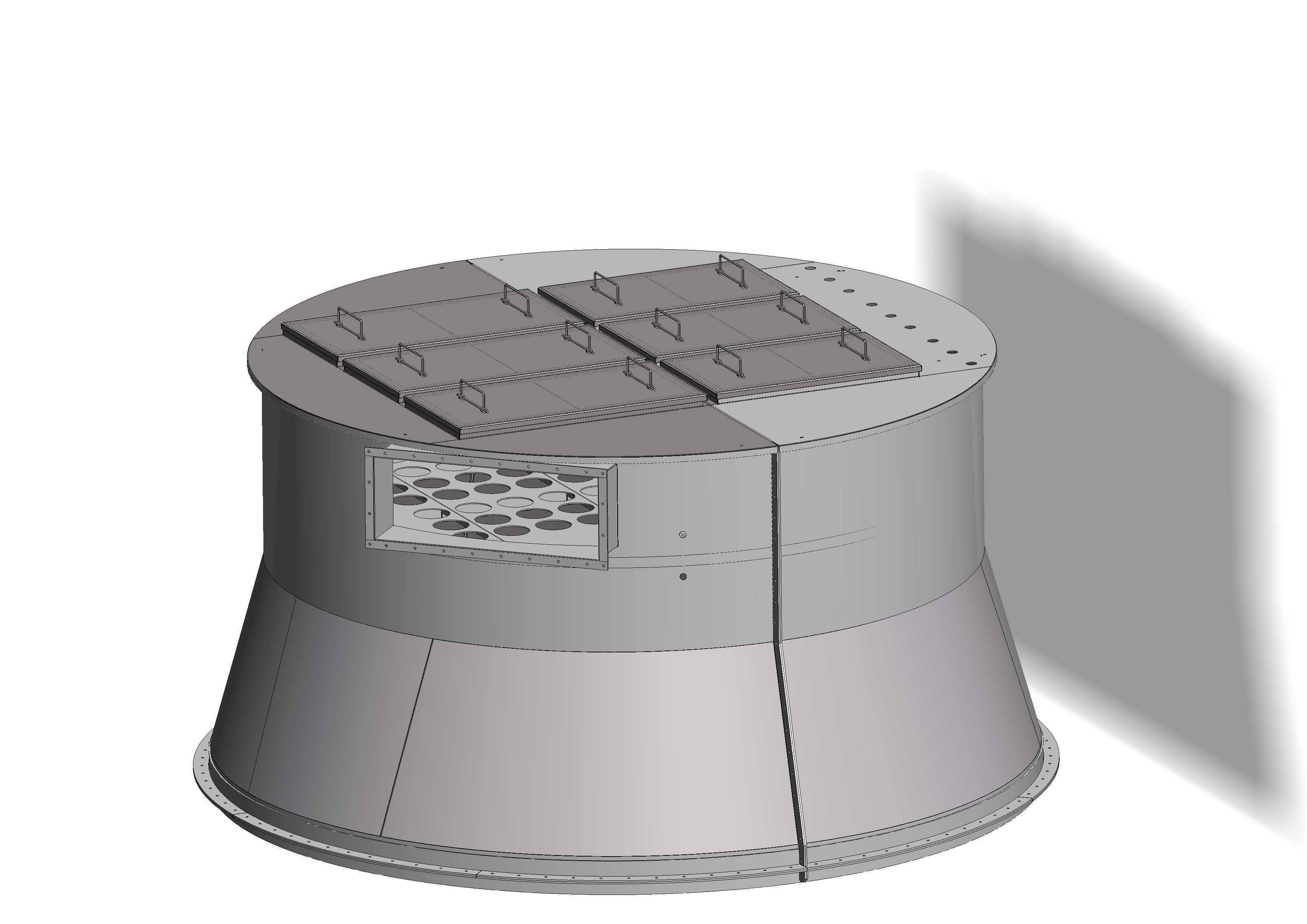

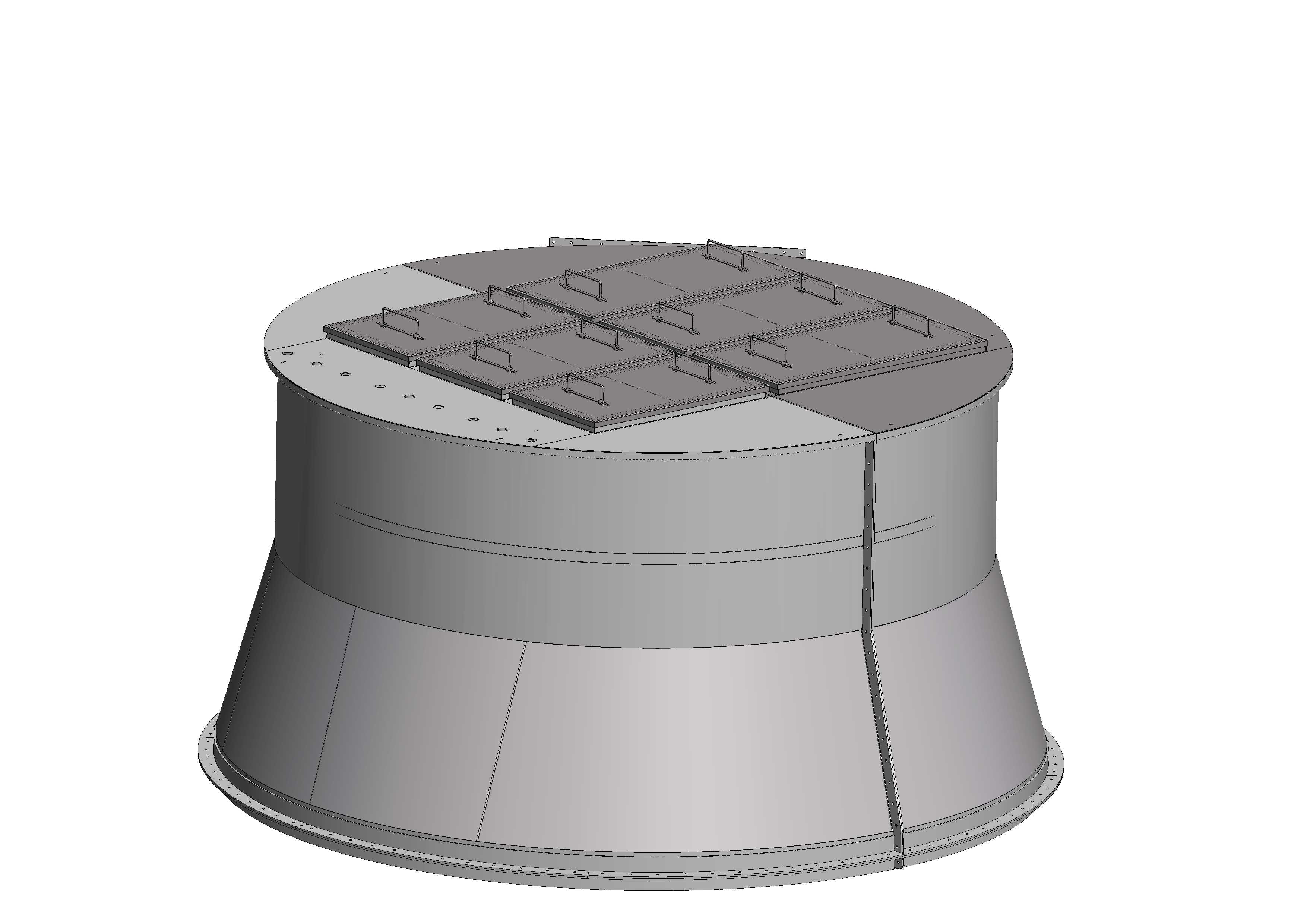

该过滤装置主要应用于工业通风、工艺物料输送管路系统中，可布置在风机入口、泵组前端或者工艺设备进气/进液端，用来拦截管路介质中裹挟的固体杂质、颗粒碎屑，避免下游精密设备、转动部件受到硬质颗粒的磨损、卡滞，也可用于废气处理环节的初级粉尘截留，适配冶金、化工、建材、环保等多个行业的管路净化需求。从结构设计来看，整体采用下扩上收的锥台加直筒组合式壳体，下部扩口结构能够降低介质进入设备后的流速，让大质量颗粒在重力作用下自然沉降到壳体底部，减少上部过滤单元的负载，上部直筒段预留了充足的过滤元件安装空间，顶部采用分块式快开盖板设计，每块盖板都设置了提手结构，无需整体拆卸顶盖即可单独打开对应区域，快速完成内部滤材的更换、积尘清理，大幅缩短设备维护的停机时间。壳体侧面开设了带格栅的观察检修口，日常运行时可通过窗口观察内部滤材的积污状态，检修时可直接通过该口进入设备内部完成局部维护，无需拆解主体管路连接。设备上下两端都设置了带螺栓孔的连接法兰，安装时可直接与同管径的管路法兰对接，法兰端面预留了密封槽安装位，可适配橡胶垫、金属缠绕垫等多种密封件，满足不同压力等级管路的密封要求。设计过程中充分考虑了现场安装的边界条件，整体立式布置的结构占地面积小，下部锥段的倾斜角度经过反复校核，可保证沉降的颗粒能够沿锥壁滑落到设备底部的排污口位置，不会在壳体内壁形成积料死角；顶部盖板的分块尺寸控制在单人可操作的重量范围内，现场维护无需借助大型吊装设备即可完成操作。壳体壁板采用分段拼接的焊接结构，每段壁板都设置了加强筋，可承受管路运行过程中的压力波动，避免长期运行出现壳体变形问题；侧面检修口的格栅采用冲压成型的多孔结构，在保证通流面积的同时具备足够的结构强度，不会被介质压力冲开造成安全隐患。该结构的过滤装置可根据实际过滤精度需求，在内部安装不同目数的滤网、滤袋或者滤芯，适配从粗效预过滤到中效精密过滤的不同工况，设备进出口的流道经过顺滑过渡处理，可大幅降低介质通过设备时的阻力损失，减少管路系统的动力消耗。
