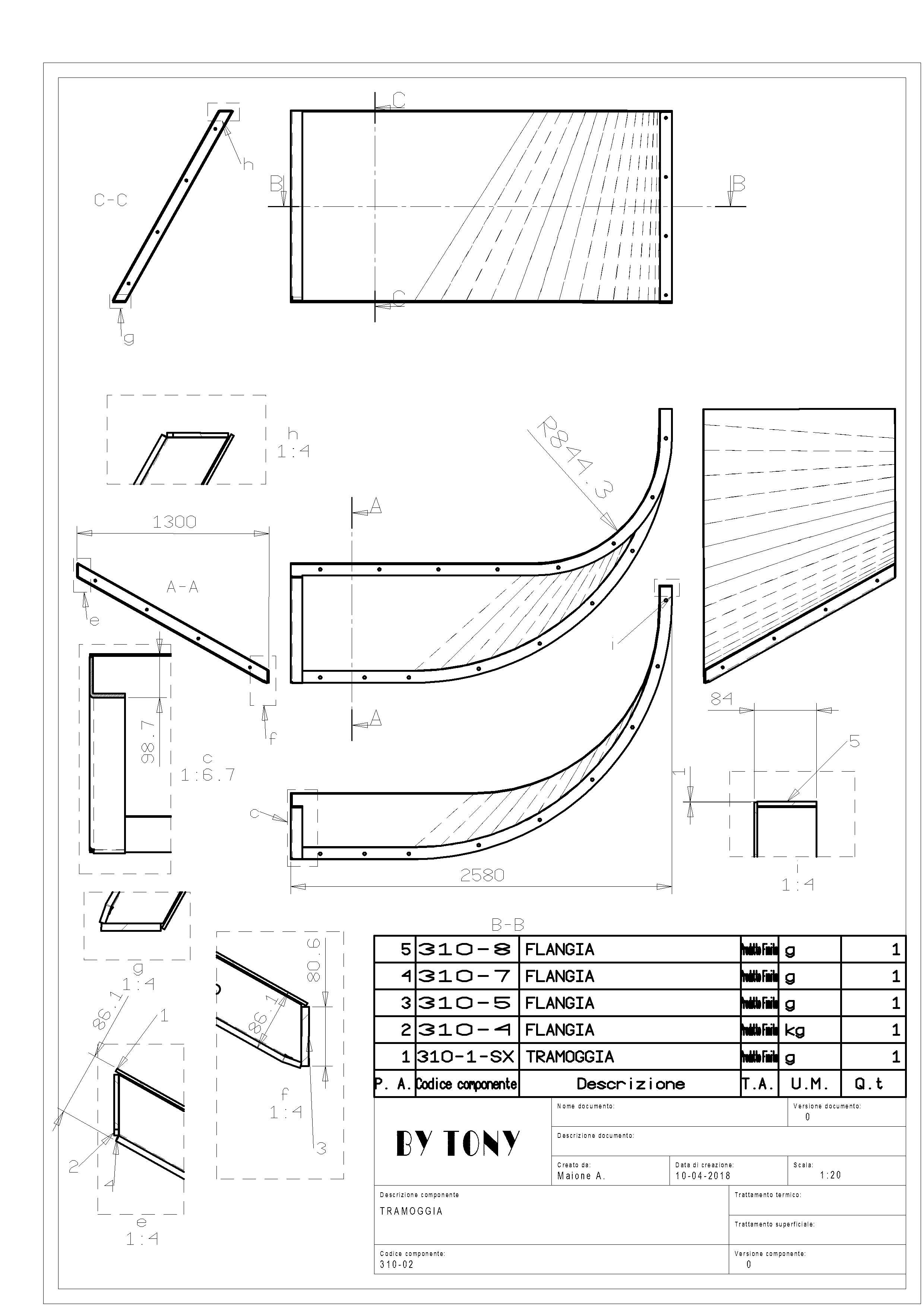

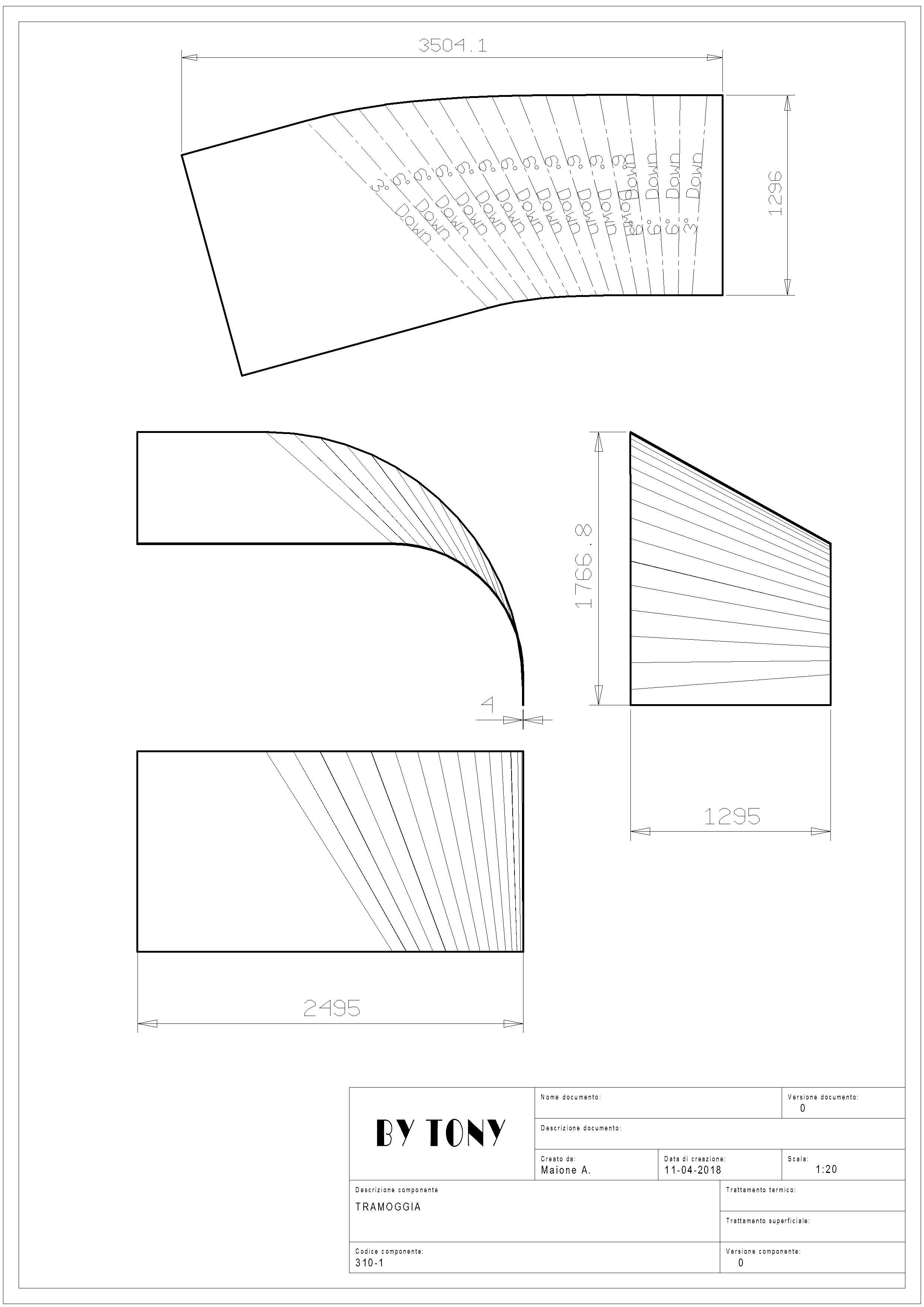

S355材质管道料斗中部过滤结构

该结构为物料输送管路系统中的料斗中部过滤段，主要应用于粉体、颗粒类物料的重力输送或低压气力输送场景，常见于粮食加工、建材配料、化工原料输送等生产线的管路衔接位置，作用是在物料流转过程中截留大尺寸结块、外来杂物，避免后续管路堵塞或下游加工设备受损。设计阶段首先结合管路通径匹配料斗的锥角参数，避免物料在锥段出现架桥堵料问题，整体采用4mm厚S355金属钢板折弯焊接成型，该材质具备足够的屈服强度，可承受物料长期冲刷磨损以及满料状态下的结构载荷，无需额外增加加强筋即可满足常规工况的结构强度要求。结构的安装边界需匹配上下游管道的法兰连接尺寸，料斗中部的过滤组件采用快拆式结构设计，无需整体拆卸管路即可完成滤网的清理与更换，减少日常维护的停机时间。设计过程中充分考虑钣金加工的工艺可行性，所有折弯圆角均匹配常规钣金折弯模具的R角参数，焊接位置预留足够的焊接收缩余量，避免焊接变形导致后续安装对位偏差。过滤段的通流面积经过核算，比上下游管路的通流面积大30%左右，即使滤网表面附着部分物料，也不会造成管路输送阻力陡增，保障物料输送的连续性。料斗的锥段内壁做平滑过渡处理，不存在直角凹陷区域，避免物料长期残留出现霉变或交叉污染问题，适配食品级、工业级等不同物料的输送要求。结构的连接法兰采用标准管道法兰尺寸，可直接与同规格的无缝钢管、输送管道快速对接，无需额外制作转换接头，降低现场安装的施工难度。针对物料冲刷较为严重的进料口位置，设计时预留了耐磨衬板的安装位置，后期可根据实际磨损情况更换衬板，延长整体结构的使用寿命，无需整体更换料斗组件，降低设备运维成本。
