电动往复式起重传动机构教学演示装置

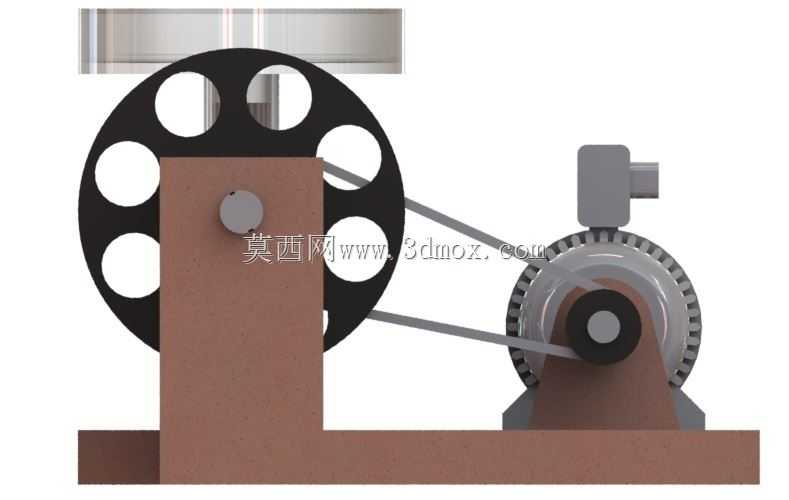

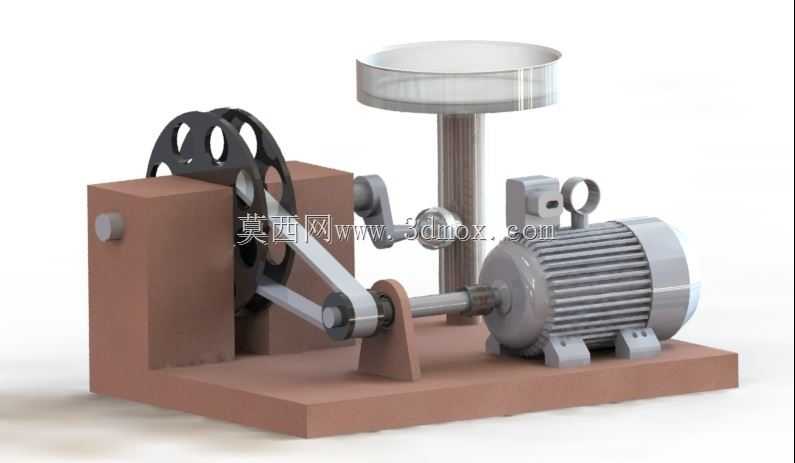

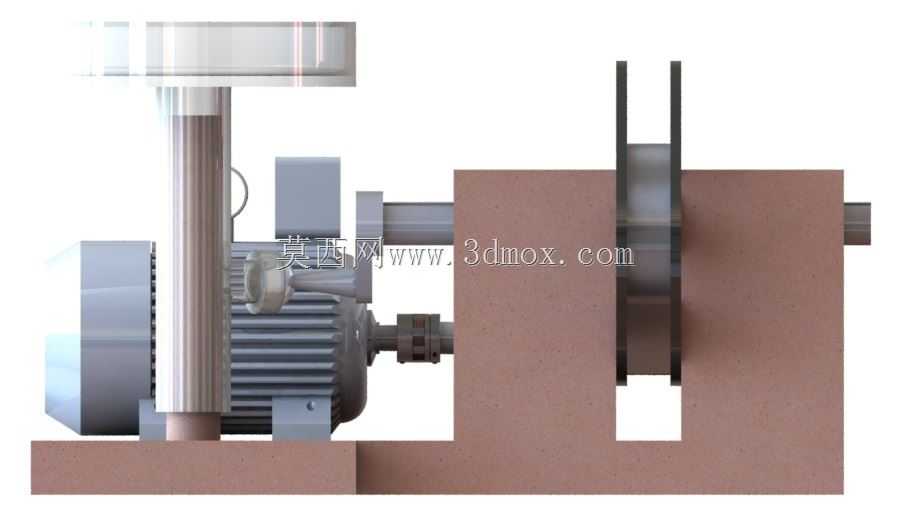

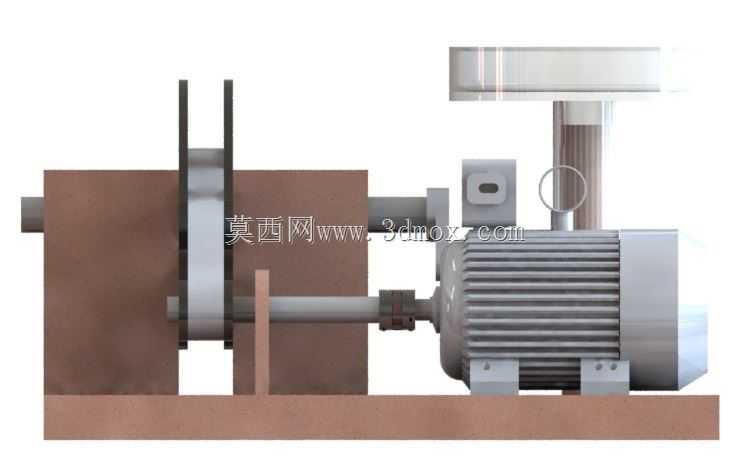

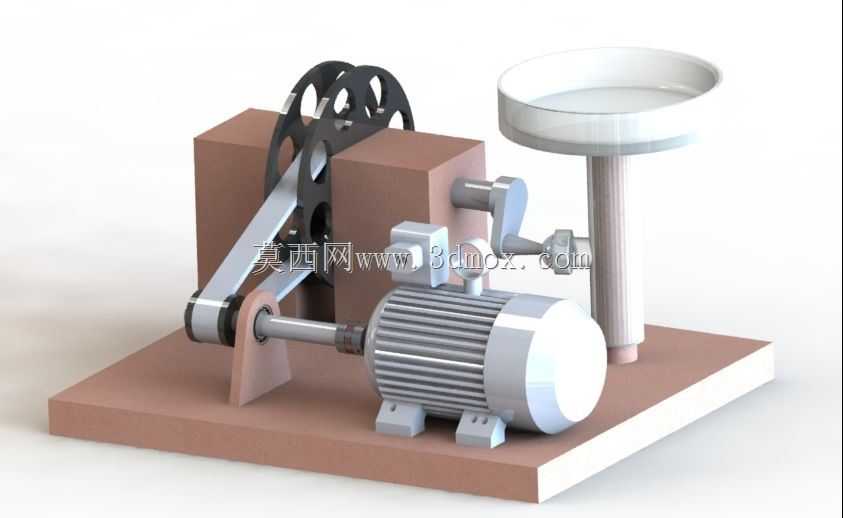

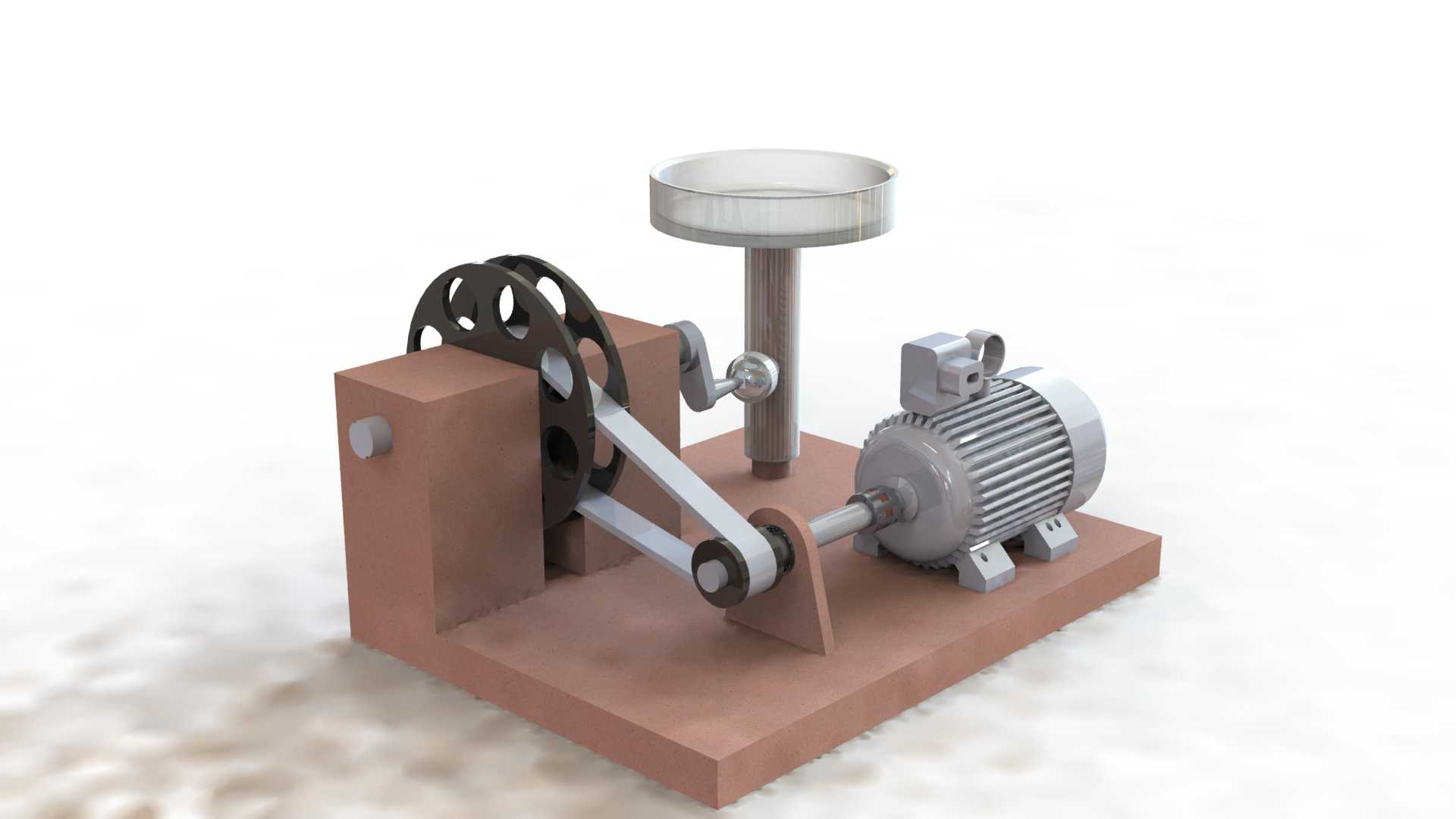

这套往复式起重传动装置，核心是通过曲柄连杆机构完成旋转运动到直线往复运动的转换，常被用于轻工物料的短距离垂直提升场景，比如小型加工车间内零散工件的工位间转运、教学实验室里的机械原理演示，或是轻型装配线上的物料举升工位，适配载荷不大但需要稳定往复举升动作的作业需求。整套机构的动力输入端直接与驱动电机输出轴相连，省去了额外的联轴器冗余设计，电机通过地脚螺栓固定在一体式铸铁底座上，底座的安装孔位按照通用小型工业设备的安装间距预留，可直接固定在型材工作台或者混凝土基础台面上，整体安装边界控制在长420mm、宽210mm、高310mm范围内，不需要额外预留过大的操作空间，适合紧凑工位布置。设计阶段优先考虑了机构的运动可靠性，曲柄部分采用辐条式带轮结构，既可以通过皮带轮拓展外接动力输入接口，也能依靠自身轮辐的配重平衡曲柄转动时的惯性力，减少往复运动过程中的抖动；连杆两端采用铰接式连接，铰接位置预留了润滑脂注油通道，日常维护时不需要拆解机构就能完成润滑保养，降低长期运行的磨损风险。顶部的举升托盘采用浅盆式结构，边缘做了15mm的翻边处理，放置工件时可以避免物料在举升过程中滑落，托盘下方的导向立柱与底座上的导向套采用间隙配合，配合公差控制在H8/f7区间，既保证升降过程的顺滑度，也能限制托盘的径向晃动，保证举升定位精度。整套机构没有复杂的电控元件，纯机械传动的结构故障率极低，即使在没有复杂维护条件的教学场景或者小型作坊内也能长期稳定运行，做运动学仿真或者结构验证时，只需要调整曲柄的偏心距，就能直接改变往复举升的行程范围，适配不同的举升高度需求，不需要对整体结构做大规模改动。底座的两个支撑立板分别承担曲柄转轴的支撑和导向立柱的固定功能，立板与底座之间采用一体式铸造结构，相比焊接式机架的抗振性能更好，电机高速运转时不会出现机架共振的问题，传动过程中动力损耗更小，整套机构的传动效率可以保持在85%以上，适合作为机械原理教学的演示样机，也可以作为小型专用起重设备的核心传动单元进行二次开发，拓展适配不同的作业场景。
