路面振动馈能减速发电装置结构设计

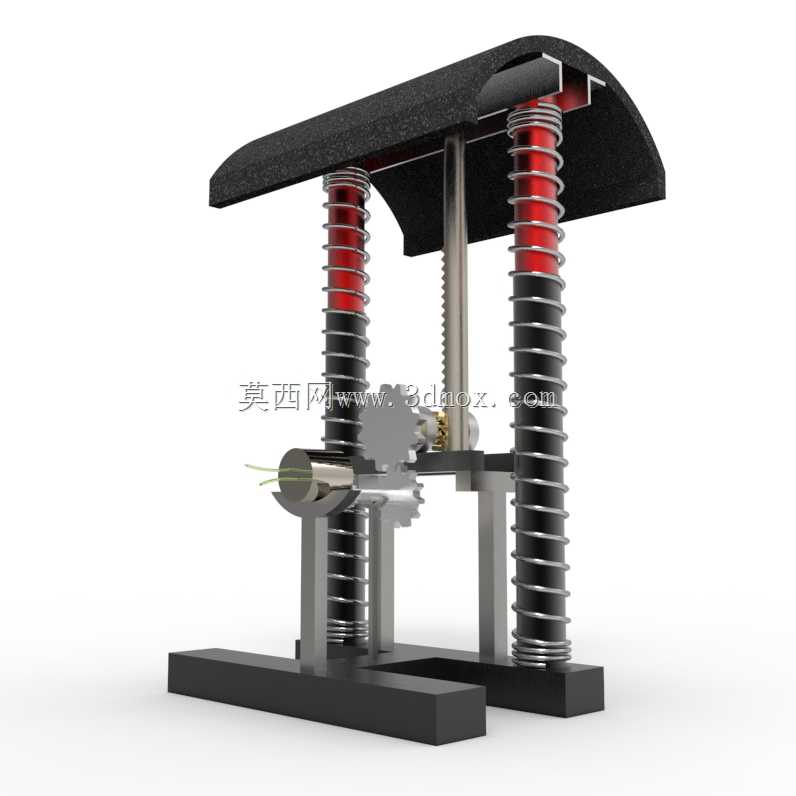

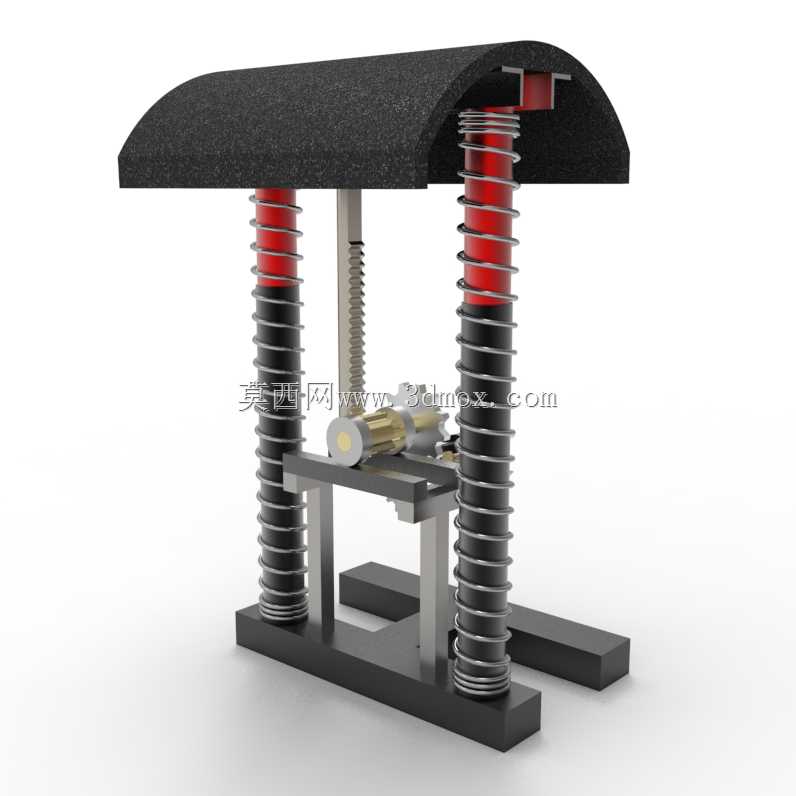

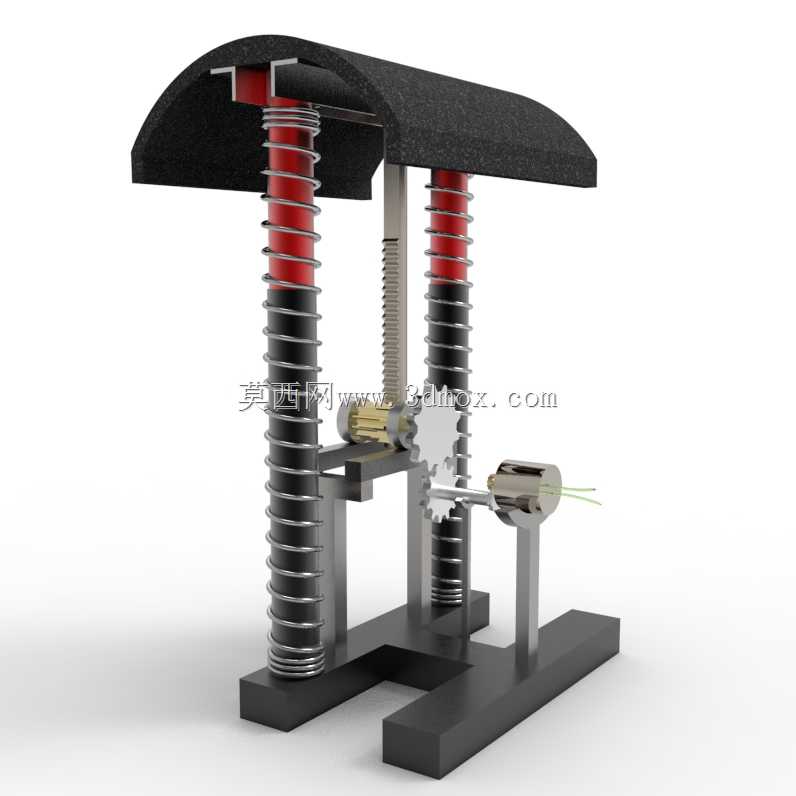

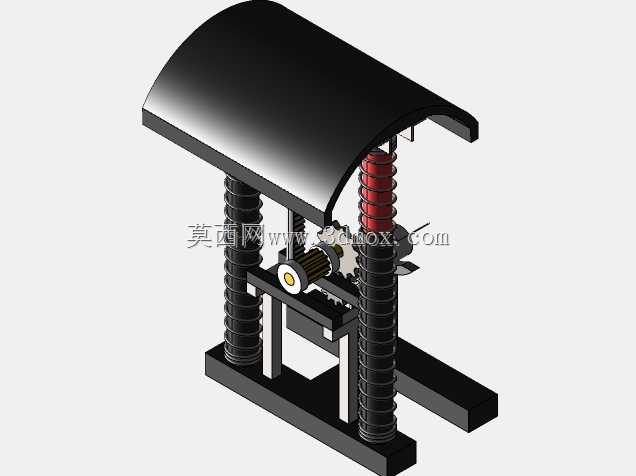

该装置核心应用于道路减速带场景，针对过往车辆碾压减速带时产生的垂直振动能量进行回收，替代传统仅起强制减速作用的普通减速带，在不削弱原有减速警示功能的前提下，将车辆通过时的冲击动能、振动势能转化为可利用的电能，可直接为道路旁的警示灯、监控设备、传感节点提供低压供电，减少道路附属设施的外接布线成本，尤其适用于城郊公路、园区道路、山区弯道等取电不便的路段。装置整体采用立式框架承载结构，底部为一体式安装基座，可直接通过膨胀螺栓固定在硬化路面的预留安装槽内，基座上方对称布置两根导向立柱，立柱外侧套设缓冲复位弹簧，顶部为弧形承压盖板，弧形轮廓与常规减速带的截面弧度一致，可保证车辆轮胎碾压时的平顺过渡，避免出现突兀的跳车冲击。承压盖板下方连接竖向传动齿条，齿条与一级减速齿轮组啮合，齿轮组的输出端连接微型发电转子，当车辆轮胎压过顶部盖板时，盖板克服弹簧弹力向下位移，带动齿条同步下行，驱动齿轮组增速后带动发电机转子转动产生电流；当车辆驶离后，复位弹簧推动盖板上行回位，齿条反向运动同样可驱动齿轮组转动，实现双向行程的能量采集，避免单次碾压的能量浪费。设计过程中重点考虑了户外工况的防护需求，所有传动部件均布置在框架内部的封闭腔体内，可阻挡路面扬尘、雨水进入传动啮合区域，齿轮啮合位置预留润滑脂存储槽，可降低长期户外使用的维护频率；导向立柱与盖板的连接位置设置自润滑铜套，可承受车辆碾压时的偏载冲击力，避免齿条出现卡滞。安装边界方面，装置整体宽度与常规道路减速带单段宽度匹配，可根据道路宽度多段拼接使用，基座安装深度不超过路面硬化层厚度，无需对道路路基进行额外开挖改造，适配现有绝大多数硬化路面的安装条件；传动齿轮的减速比经过匹配计算，可将盖板上下5-8厘米的行程转化为发电机转子的额定工作转速，保证不同载重车辆以常规车速通过时，都能输出稳定的电压区间，避免转速过高击穿后端储能元件，也不会因转速过低导致馈能效率不足。装置的弹簧刚度经过多轮调校，既可以保证车辆通过时的阻尼感，起到强制减速的警示作用，又不会因刚度过大导致车辆颠簸感过强，兼顾通行舒适性与能量回收效率。
