立式支腿结构常压储料罐体三维设计

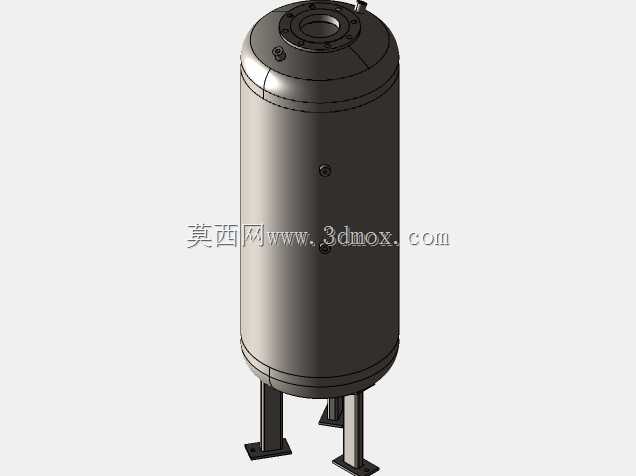

这款立式罐体的三维结构设计，主要面向中小型化工、食品加工、日化生产场景的常温常压物料暂存需求，可用于存储水性溶剂、低粘度油料、日化原料等无强腐蚀、非高压工况的流体介质，也可作为小型生产线的中间缓冲料罐衔接前后工序。从结构设计逻辑来看，整体采用圆柱筒体搭配标准椭圆封头的构型，这类构型在常压储液设备中应用极广，圆柱段筒体加工难度低、成型一致性好，椭圆封头可以在无额外加强筋的情况下分散罐内物料静压力，避免平封头长期承压出现的形变问题，同时封头顶部预留的带螺栓孔法兰接口，可根据实际工况对接进料管、呼吸阀、液位计或者人孔组件，法兰的螺栓孔采用均布设计，适配行业通用的法兰连接标准，无需额外加工转接件即可完成管路对接。

罐体侧面预留的侧接接口，可作为出料口、取样口或者温度检测探头的安装位，接口位置距离筒体底部预留了足够的安装操作空间，方便现场安装阀门或者快装接头时预留扳手操作空间，不会出现干涉问题。底部采用三支腿支撑结构，每根支腿底部都带有方形安装脚板，脚板上预留安装孔，可通过膨胀螺栓直接固定在混凝土地面或者钢制设备平台上，三支腿的支撑构型相比四支腿，对安装地面的平面度公差容忍度更高，不会出现某一支腿悬空导致的罐体受力不均问题，支腿的高度设计充分考虑了底部出料的操作空间，罐体底部距离安装面预留了足够的距离，方便安装底阀、出料管路，也给日常罐体底部的清洁、检修留出了操作空间。

建模过程中对筒体壁厚、封头厚度、支腿型材规格都做了参数化关联，设计人员可根据实际存储物料的密度、罐体容积需求直接调整参数生成对应规格的模型，无需重新绘制基础构型。整体外形的安装边界也做了充分校核，支腿外沿尺寸小于筒体最大外径，设备进场安装时可直接通过筒体的吊装位完成转运，无需额外拆解支撑结构，顶部法兰的凸台高度也做了控制，避免对接管路时出现螺栓长度不足的问题。筒体表面做了光滑过渡处理，没有多余的凸起结构，减少了物料挂壁的可能性，也方便后期做内外表面的防腐、抛光处理，适配食品级或者洁净车间的使用要求。
