多轮组联动立式动力传输机械结构

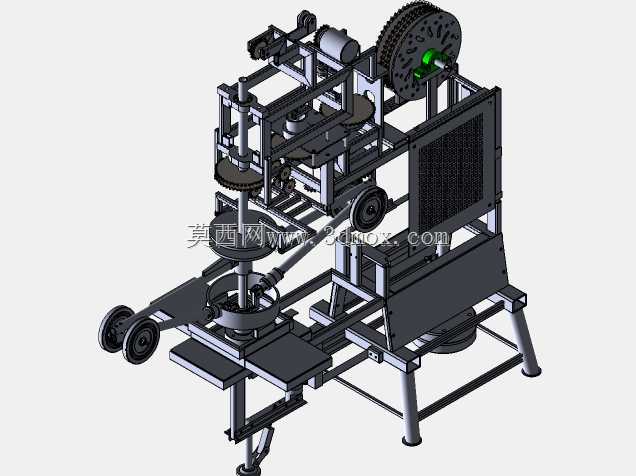

这套机械结构采用立式方管焊接机架作为承载主体，底部设置四个可调式支撑脚，可在不平整的车间地面完成调平安装，机架底部预留的安装孔位适配常见的混凝土地面膨胀螺栓固定规格，整体安装边界控制在长1200mm、宽800mm、高1600mm范围内，不会占用过多生产场地空间。结构上部集成大直径齿盘传动组件，搭配多组平行布置的同步带轮与齿轮副，可实现多路径动力分流输出，前端伸出的双轮组导向结构，可适配柔性传动介质的导向张紧需求，避免传动过程中出现跳齿、打滑等工况问题。设计阶段优先考虑了传动链路的同轴度公差，所有旋转轴的支撑位均配置了对应规格的轴承座安装位，可根据实际负载需求更换深沟球轴承或圆锥滚子轴承，适配不同转速、扭矩的输出场景。中层布置的多层转盘式执行端，可通过齿轮啮合接收上部传递的动力，完成定角度旋转、连续回转两类动作输出，机架侧部预留的网孔安装板，可用于固定动力输入源、电控组件等附属部件，无需额外加装安装支架。这类结构可应用于小型物料的回转分选工位、间歇式送料机构的动力端，也可作为教学演示类设备的机械主体，直观展示齿轮传动、带传动的组合传动逻辑。设计过程中对各运动部件的运动间隙做了充分校核，所有旋转部件的外侧均预留了安全防护安装位，可加装亚克力或金属防护罩，满足车间作业的安全规范要求。机架下部预留的置物平台，可放置配套的配重块或辅助工具，降低设备整体重心，提升高速运转时的稳定性。各传动轮系的张紧结构均采用腰型孔可调设计，日常维护时无需拆解主体结构即可完成张紧度调整，易损件的更换操作空间充足，可大幅降低后期运维的时间成本。
