高压大电流母线连接端子结构设计

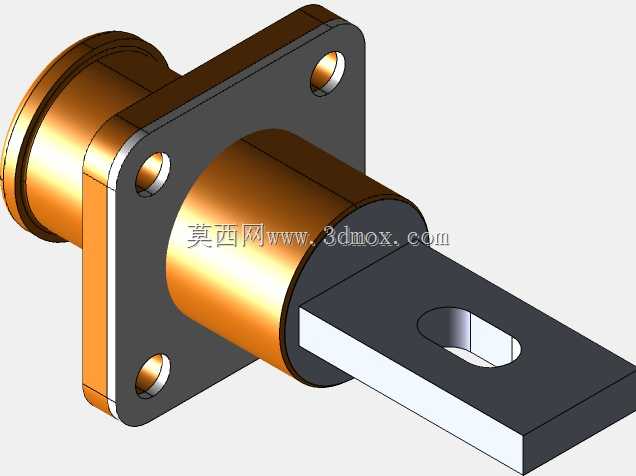

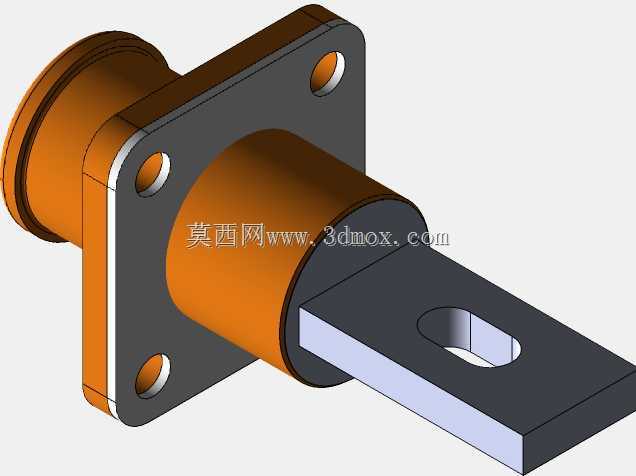

这款高压大电流连接端子主要面向新能源车辆高压配电回路、储能系统汇流排连接场景，承担200A额定载流工况下的电能传输任务，可适配8mm厚度的铜质母线排，在整车高压盒、电池包外部高压接口、充电桩功率模块输出端等位置都能见到这类结构的应用。从结构设计逻辑来看，端子采用法兰盘穿装固定方式，方形法兰上预留四个对称分布的安装通孔，安装时可通过螺栓将端子主体固定在设备壳体的预留安装位上，法兰与壳体接触面可配套密封垫圈实现IP67级的防护效果，避免户外工况下灰尘、水汽侵入接触区域引发绝缘失效问题。端子主体的绝缘外壳采用高强度工程塑料注塑成型，橘色的外观配色符合高压部件的安全标识规范，能够在装配、运维过程中快速识别高压危险部件，降低误触碰风险。内部导电嵌件采用镀锡铜质基材，接触端采用弹性抱紧结构，与插入的母线排实现面接触，降低接触电阻减少大电流工况下的发热问题，伸出的扁平接片端预留长圆形安装孔，可适配一定范围内的安装位置偏差，降低母线排加工与装配的公差要求。在安装边界设计上，端子主体的轴向长度经过精准核算，既保证内部导电嵌件有足够的爬电距离与电气间隙，满足高压系统的绝缘耐压要求，又不会过度占用设备内部的排布空间，法兰盘的外形尺寸、安装孔位间距完全适配行业通用的开孔模板，可直接替换同规格的其他品牌同类型端子，无需修改设备壳体的安装开孔设计。在实际使用过程中，这类端子需要承受整车运行过程中的振动冲击，因此法兰与绝缘本体之间采用嵌件注塑的一体化结构，避免长期振动下连接松动，导电部位的接触压力经过精准调校，既保证母线排插入时的操作力在合理范围内，又能在长期使用后保持稳定的接触压力，不会因为材料蠕变出现接触电阻升高的问题。针对大电流工况的发热问题，绝缘外壳选用耐温等级达到125℃的工程材料，可长期在高温环境下保持结构强度与绝缘性能，导电接片的截面积经过载流密度核算，在额定电流下的温升控制在行业标准允许的范围内，不会出现过热引发的绝缘老化问题。
