面板安装式红色压接电源接头结构

该压接接头主要应用于大电流供配电回路的面板穿板连接场景，常见于工业控制柜内部电源布线、大功率测试设备供电接驳、特种车辆车载电源分线等需要在设备面板上固定导通回路的工况，可承载200A额定电流，适配8mm线径的动力线缆压接装配，相比螺纹旋接版本，压接结构在高振动工况下的连接可靠性更突出，能避免长期运行后螺纹松脱导致的接触电阻升高、接头发热等问题。

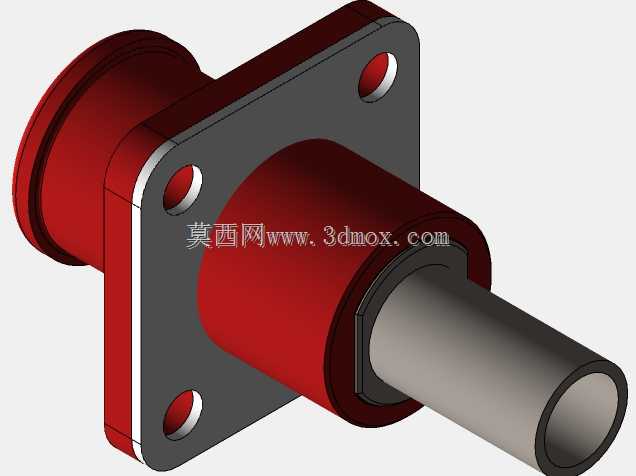

从结构设计来看，接头采用方形法兰作为安装固定基准，法兰上开设四个对称分布的安装通孔，可通过螺栓直接固定在设备面板的预制开孔上，安装时法兰与面板之间可加装密封垫片实现面板两侧的防尘隔溅，适配厚度在1.5mm到4mm之间的金属或非金属面板安装。接头主体采用绝缘耐温的红色工程塑料作为外壳基材，内部嵌装导电铜质内芯，压接端设计为直筒式空腔结构，线缆剥除绝缘层后插入空腔，采用专用压接钳从外部径向施压即可实现线缆与内芯的可靠导通，无需焊接或螺纹锁线，装配效率更高，适合批量布线作业。

接头的对接端采用标准化的SurIok接口结构，可与同系列的公头或母头实现快速插拔对接，对接后自带锁止结构，可承受一定的轴向拉脱力，避免设备移动或线缆拖拽时接头意外脱开。外形上，法兰两侧的接头筒体采用不等长设计，面板外侧筒体较短，仅保留对接插拔的导向长度，避免突出面板过多造成磕碰；面板内侧筒体较长，可覆盖压接后的线缆端部，提供足够的绝缘防护距离，避免压接部位与柜内其他金属构件发生短接。

建模过程中重点还原了法兰安装孔的位置度公差、筒体内腔的压接尺寸、对接端的插拔配合公差，所有安装边界尺寸均按照实物测绘参数还原，法兰对角安装孔距、筒体外径、穿板开孔直径等关键安装参数均符合行业通用安装规范，可直接用于设备面板开孔定位、布线干涉检查、装配模拟等设计环节，也可作为大电流接头选型时的结构参考，帮助设计人员提前评估接头在设备内部的布置空间，避免后期装配时出现空间不足、与其他构件干涉的问题。
