5vdc开放式电源专用表面安装固定座

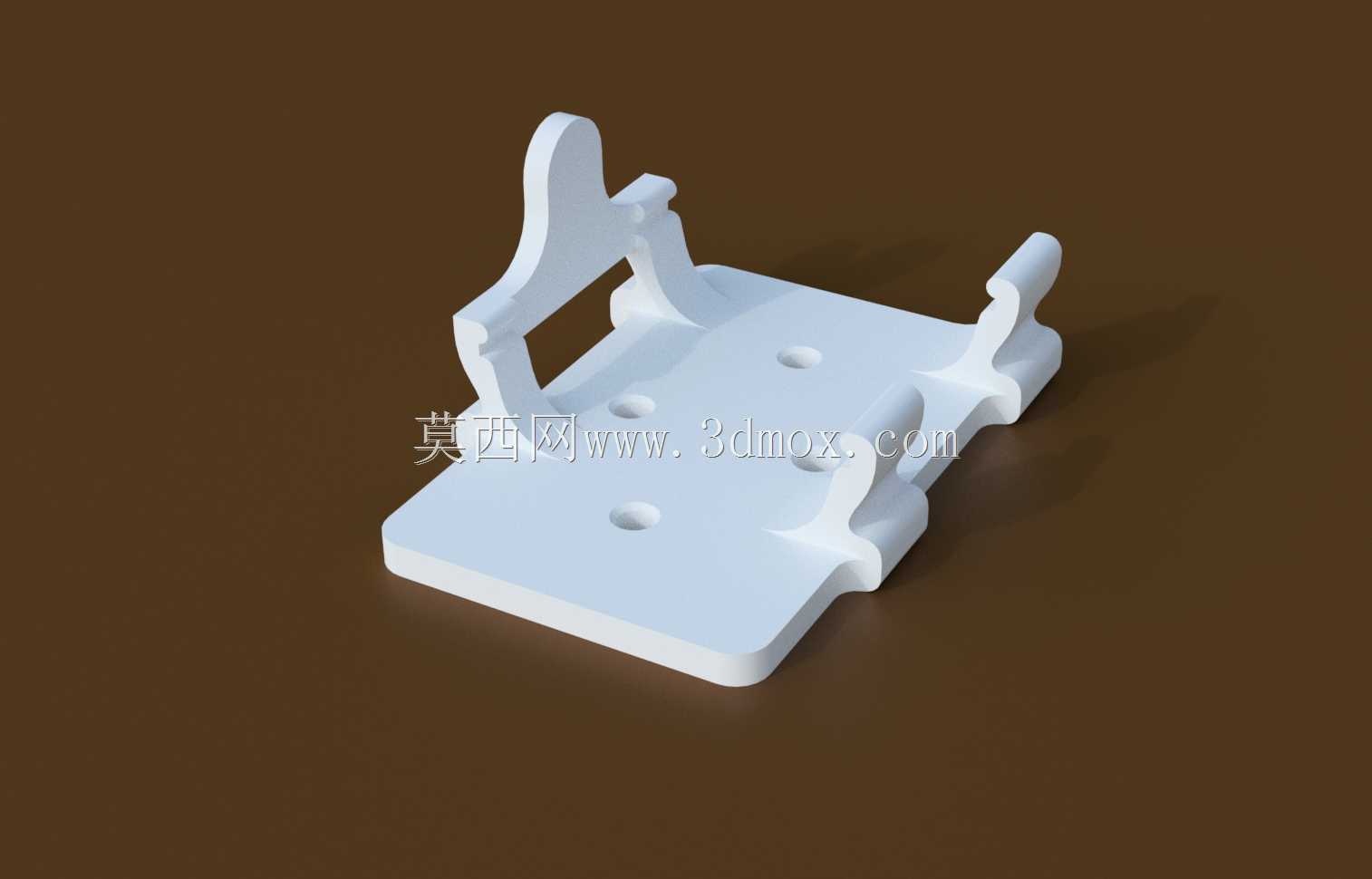

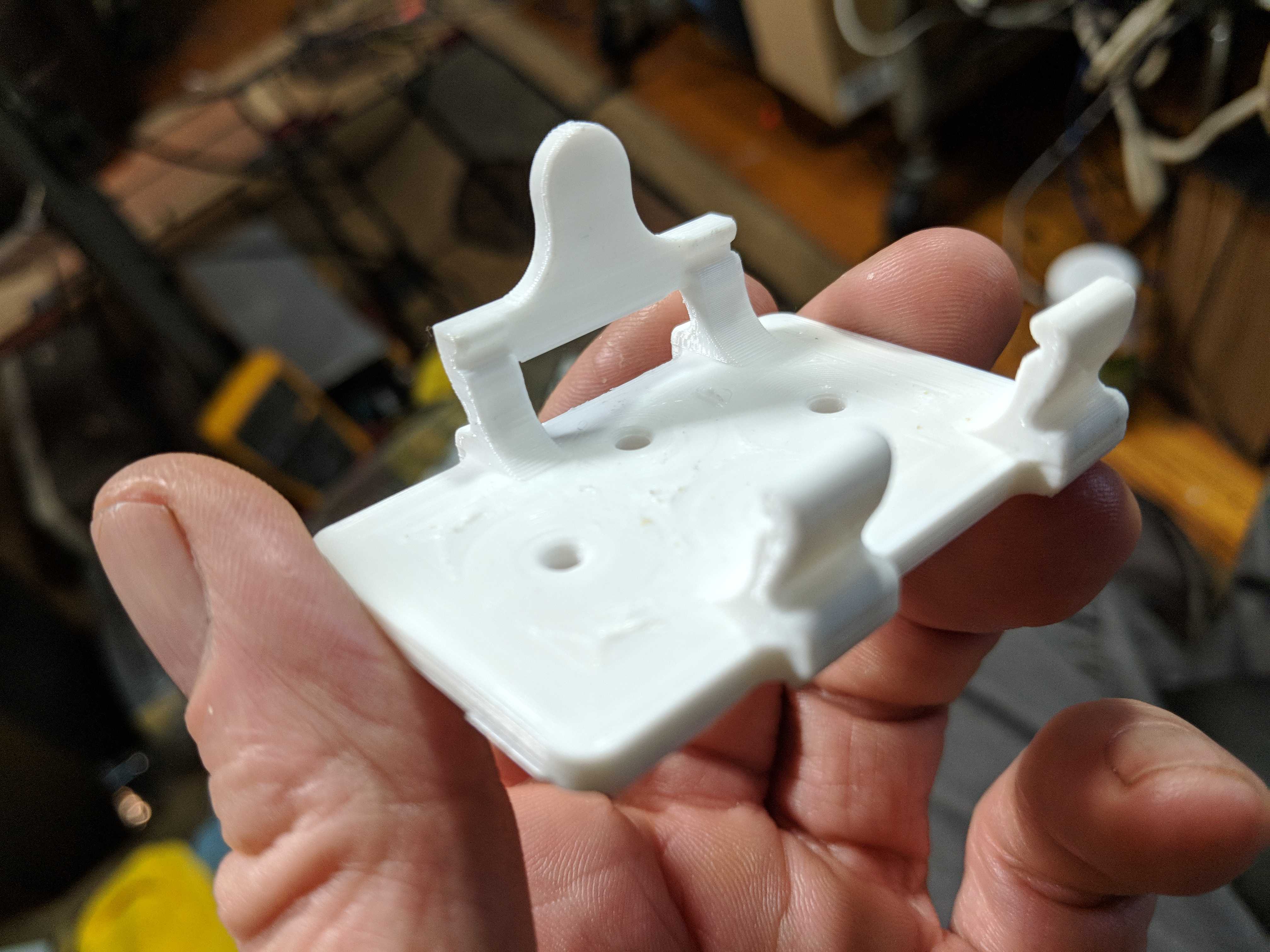

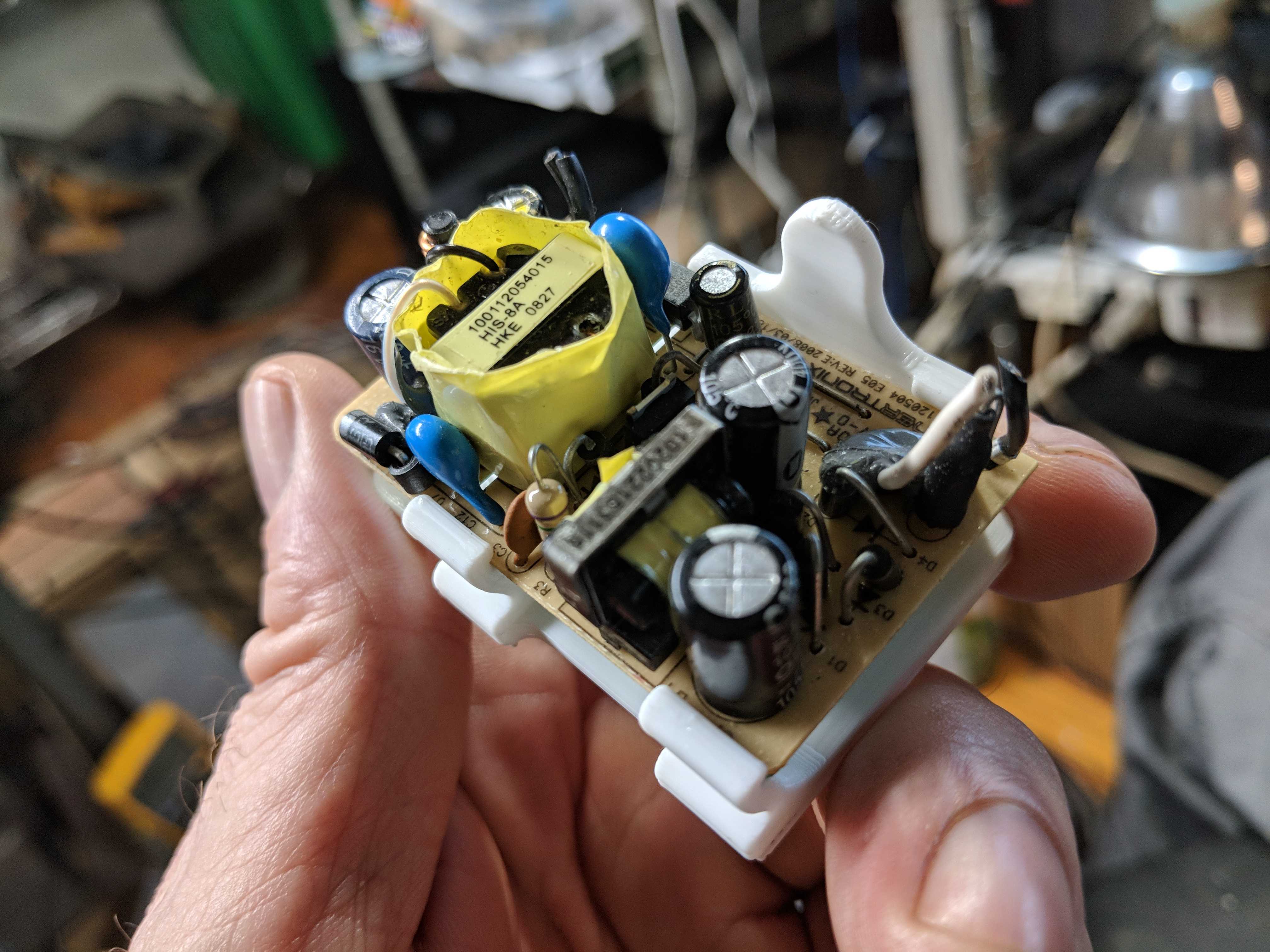

这款安装固定结构主要适配小功率开放式AC-DC 5vdc电源模块的表面安装场景，常见于小型工控终端、桌面传感采集节点、低压嵌入式供电模组的装配环节，用来替代传统扎带、双面胶的非固定方式，解决裸板电源在设备内部移位、引脚受力拉扯、散热间隙不足的实际问题。很多做小型低压设备的结构工程师都遇到过类似问题：采购回来的裸板开关电源没有配套安装位，直接锁在设备壳体内要么和周边元件干涉，要么绝缘距离不够，用扎带固定长期受设备振动影响容易松脱，这款安装座就是针对这类特定规格的电源模块做的适配结构。从结构设计来看，底座采用平板式承载结构，板面预留四个对应电源模块安装孔位的沉头孔，安装时可以先将电源模块通过螺丝固定在安装座上，再将整个组件固定到设备内壁、安装梁或者壳体预留平面上，两侧的弹性卡扣结构刚好卡住电源模块的侧边壳体，不需要额外打胶就能限制模块的横向窜动，卡扣的让位间隙预留了0.2mm的装配公差，既不会因为过紧导致装配时卡裂塑料件，也不会因为间隙过大出现模块晃动的情况。安装边界方面，底座的整体轮廓比适配的电源模块单边宽出3mm，既保证安装座有足够的结构强度，也不会过多占用设备内部的安装空间，底座厚度设置为2mm，采用常用的工程塑料注塑成型即可满足强度要求，四个安装沉头孔的孔位距离底座边缘的距离统一为4mm，保证M3自攻螺丝锁附时不会出现边缘开裂的问题。两侧的卡扣向上延伸的高度刚好贴合电源模块的侧边高度，顶部做了15度的导入斜角，装配电源模块时不需要额外借助工具，顺着斜角按压就能将模块卡入到位，卡扣根部做了R0.5的圆角过渡，避免反复拆装出现应力断裂的问题。在实际设备装配场景中，这款安装座可以适配厚度在15-20mm区间的同规格裸板电源，安装时不需要对电源模块本身做任何结构修改，直接卡装锁附即可，既能够保证电源模块和安装面之间留出1mm左右的空气流通间隙，帮助电源工作时散热，也能避免电源模块底部的焊盘直接接触金属安装面造成短路风险，对于小批量定制设备的结构装配来说，这类专用安装座能够大幅减少现场装配的调整工作量，也能提升整机内部布线的规整度，避免电源模块受拉扯出现供电故障。
