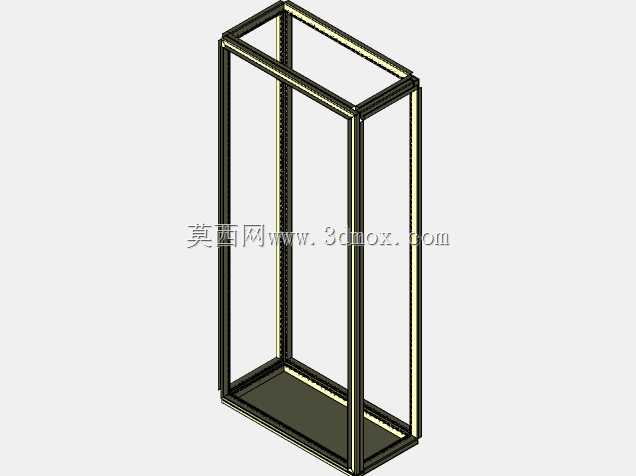

双8页折叠式金属板外框框架结构设计

这类折叠框架结构多应用在需要快速拆装、转运收纳的立式设备外围防护场景，比如临时布设的检测设备外护、可移动展示柜体支撑、便携立式机组的承载外架，相比焊接固定的一体式框架，折叠结构能大幅压缩储运过程中的占用空间，降低物流周转与现场搬运的成本，尤其适合需要频繁转场、现场快速组装的使用场景。

从实际用途来看，该框架作为金属板外壳的内部支撑骨架，承担外部金属覆板的安装定位、整体结构的抗形变承载作用，8页折叠的铰接设计让框架在未安装外板时可实现侧向收折，展开后通过铰接位的定位锁止结构形成稳定的矩形立式框架，无需额外焊接工序即可完成主体支撑结构的成型，现场装配时仅需完成锁止件的固定、外围金属板的螺丝锁附即可完成整体外壳的组装，大幅降低现场施工的难度与工时消耗。

设计过程中优先考虑了铰接位的受力冗余，所有折叠铰接点均采用包边式合页结构，避免长期反复折叠出现铰接位松旷、框架形变的问题，框架的型材采用等截面薄壁金属型材，在保证整体抗弯抗扭强度的前提下尽可能降低整体自重，外围金属板的安装位预留了统一的螺丝过孔与定位凸台，安装时无需现场打孔定位，所有安装孔位均在型材加工阶段一次成型，保证装配精度的同时减少现场加工工序。

从安装边界来看，框架展开后形成规则的矩形立式腔体，内部净空尺寸可适配常规立式设备的安装需求，框架底部预留了设备安装底板的固定位，可直接将内部设备固定在框架底部的承载横梁上，顶部预留了吊装孔位，方便整体组装完成后的吊装转运，折叠状态下框架的整体厚度仅为展开状态的六分之一，可堆叠存放，大幅提升仓储空间利用率。设计时还考虑了外板安装后的密封需求，型材与金属外板的贴合面预留了密封胶条的安装槽，安装外板时可预先嵌入密封胶条，保证外壳整体的防护等级，避免粉尘、水汽从板缝进入框架内部影响内置设备的正常运行。铰接位的间隙控制经过反复校核，既保证折叠过程无卡滞，又避免展开后出现框架晃动、尺寸超差的问题，所有铰接点的转轴均采用可拆卸设计，后期维护时可单独更换磨损的铰接组件，无需整体更换框架，降低后期运维成本。
