DN25PN64立式天然气加热器结构设计

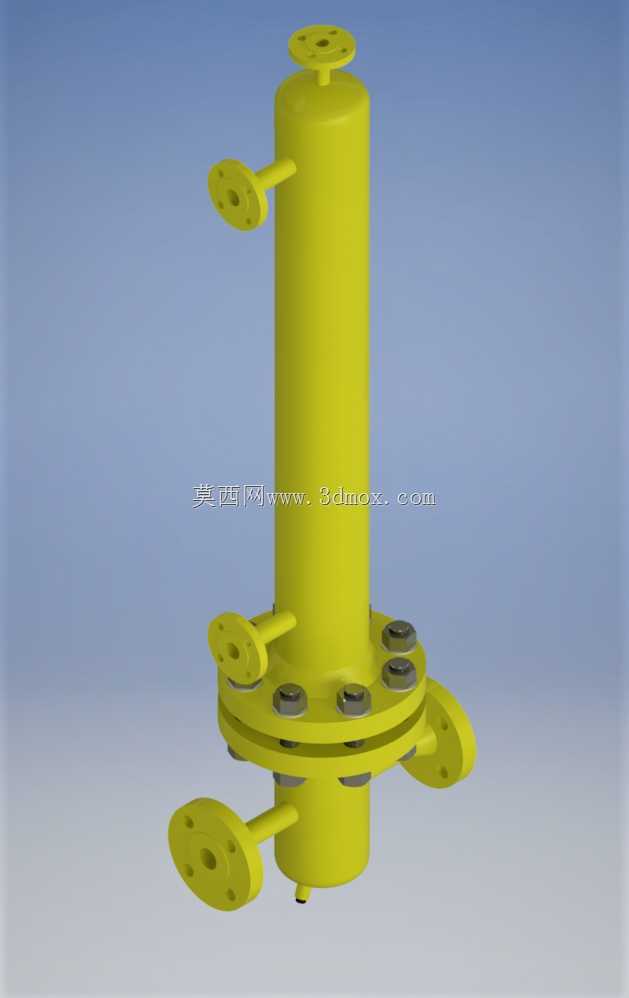

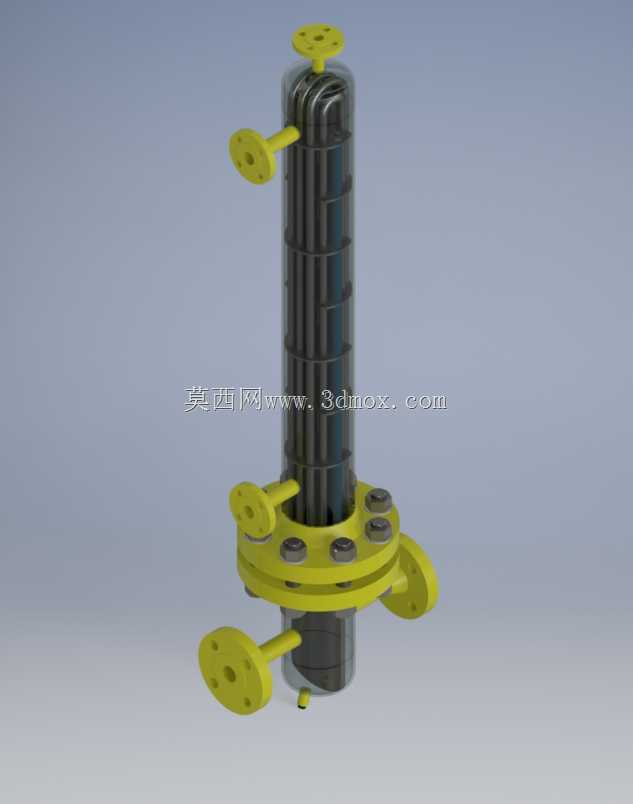

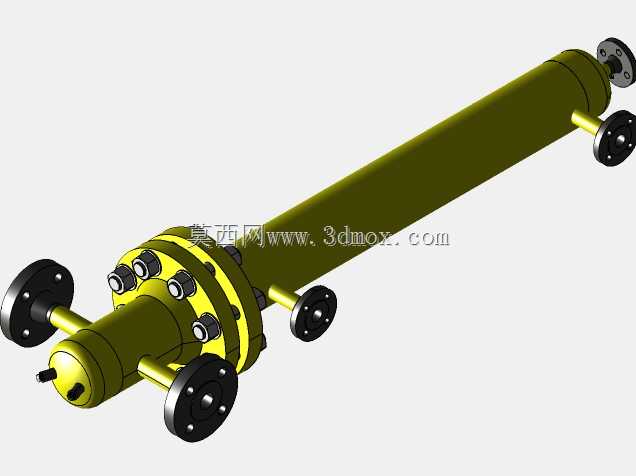

在高压燃气输配、调压计量站场以及工业燃气预处理工段，天然气加热器是解决节流降温冻堵问题的核心配套设备，这款DN25、PN64等级的立式加热器，专门针对小流量高压燃气管线设计，适配城市门站支线、分布式能源供气点、工业窑炉供气支路等场景，避免天然气经调压阀节流后温度骤降，导致管线内凝析水结冰堵塞阀芯、冻裂密封件，或是形成水合物影响供气稳定性。从结构设计逻辑来看，整体采用立式圆柱筒体布局，最大化压缩设备占地空间，适合站场撬装集成布置，筒体上下采用法兰连接结构，方便后期拆解检修内部换热组件，无需整体切割管线即可完成换热元件更换、内部杂质清理。设备共设置五处法兰接口，顶部接口用于换热介质的排气或者温度测点安装，筒体上部侧接口为热媒入口，下部环向分布的三个接口分别对应天然气入口、天然气出口以及冷凝排污接口，底部预留的小口径接口为排污口，可定期排出筒体底部沉积的凝析液、杂质，避免积液影响换热效率。设计过程中充分考虑高压工况的受力要求，筒体壁厚按照PN64压力等级计算留足安全余量，法兰密封面采用突面结构适配高压缠绕垫片，所有接口的法兰螺栓孔均做统一跨中布置，匹配现场管线安装的通用规范，避免现场配管时出现孔位错位问题。安装边界上，设备底部法兰可直接固定在撬装底座或者混凝土支墩上，所有侧接口的伸出长度控制在合理范围，既满足法兰螺栓拆装的操作空间，又不会因为伸出过长增加运输、安装过程中的磕碰风险，设备整体重心沿筒体中轴线分布，立式安装后稳定性好，无需额外设置侧向支撑结构。从功能实现角度，天然气从下部入口进入筒体后，经内部折流结构引导与换热元件充分接触，升温后从出口流出，热媒走管程或者壳程可根据现场热源条件调整，折流结构的设计避免了气流短路，保证换热均匀，不会出现局部过冷导致的冻堵隐患，筒体外部可根据现场保温需求加装保温层，接口位置预留了保温层安装的操作间隙，不会出现保温后无法拆装法兰螺栓的问题。
