卧式承压储液罐体带鞍座接口结构

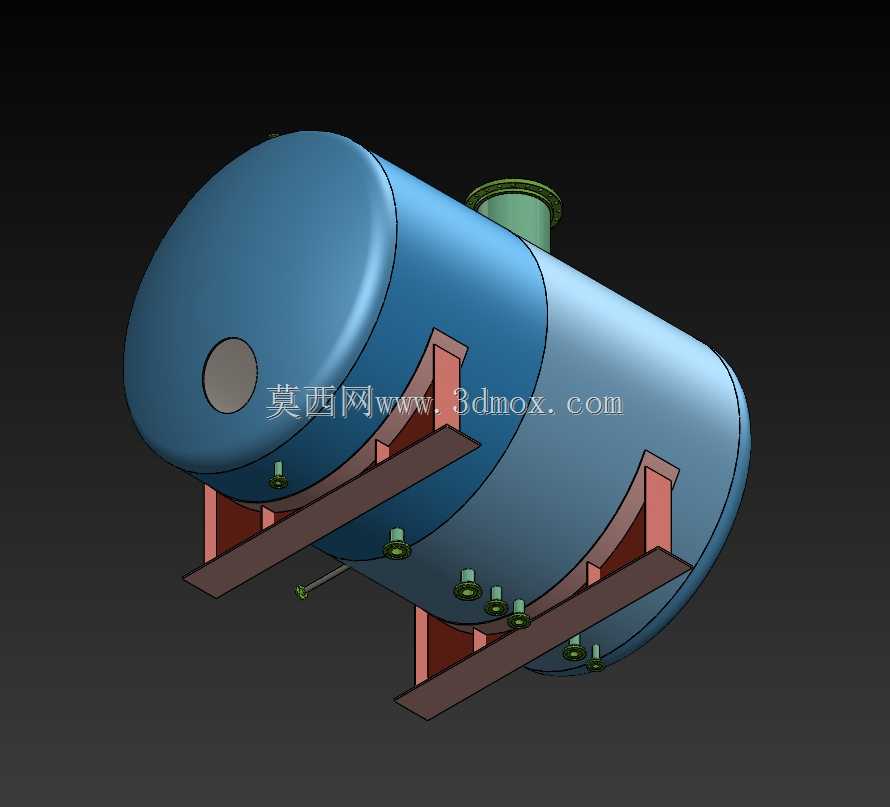

该卧式储液罐体多用于化工物料中转、厂区生产工艺介质暂存、水处理环节药剂储存等场景，也可适配燃油、润滑介质的厂区集中储放需求，属于静设备类承压储存单元。设计阶段优先考虑罐体承压稳定性，筒体采用等直径圆筒结构搭配标准椭圆封头，相比平封头结构可有效降低封头处应力集中系数，减少壁厚冗余量，鞍式支座采用双支座布局，固定端与滑动端支座区分设计，可适配罐体充放介质、温度变化带来的轴向伸缩变形，避免支座处产生额外附加应力。

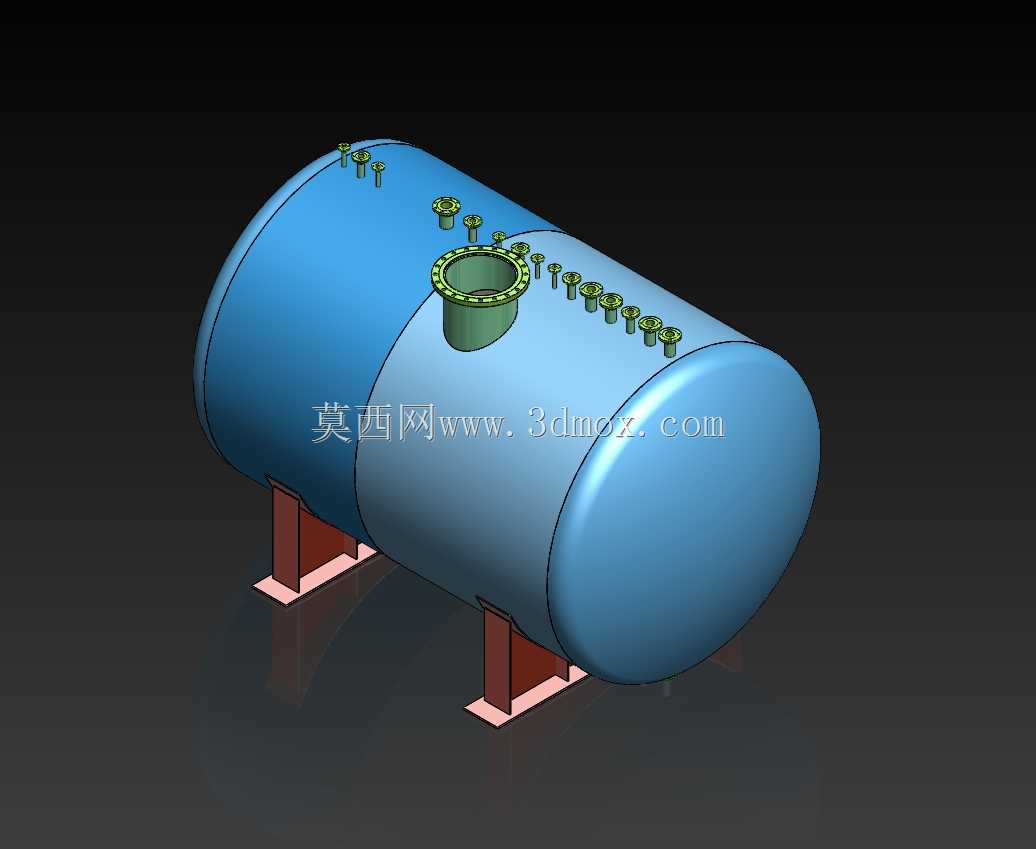

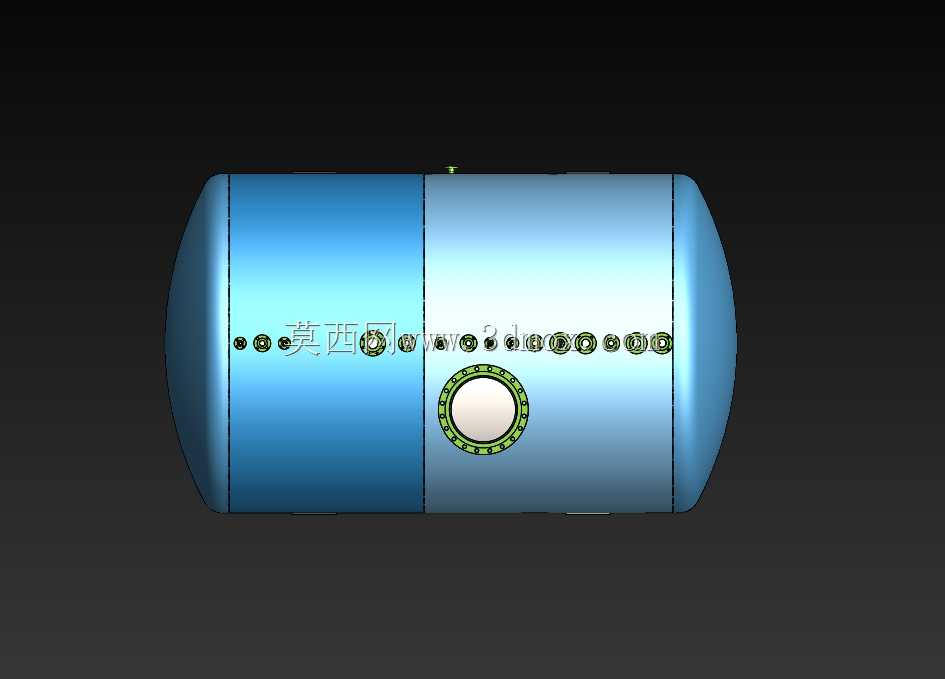

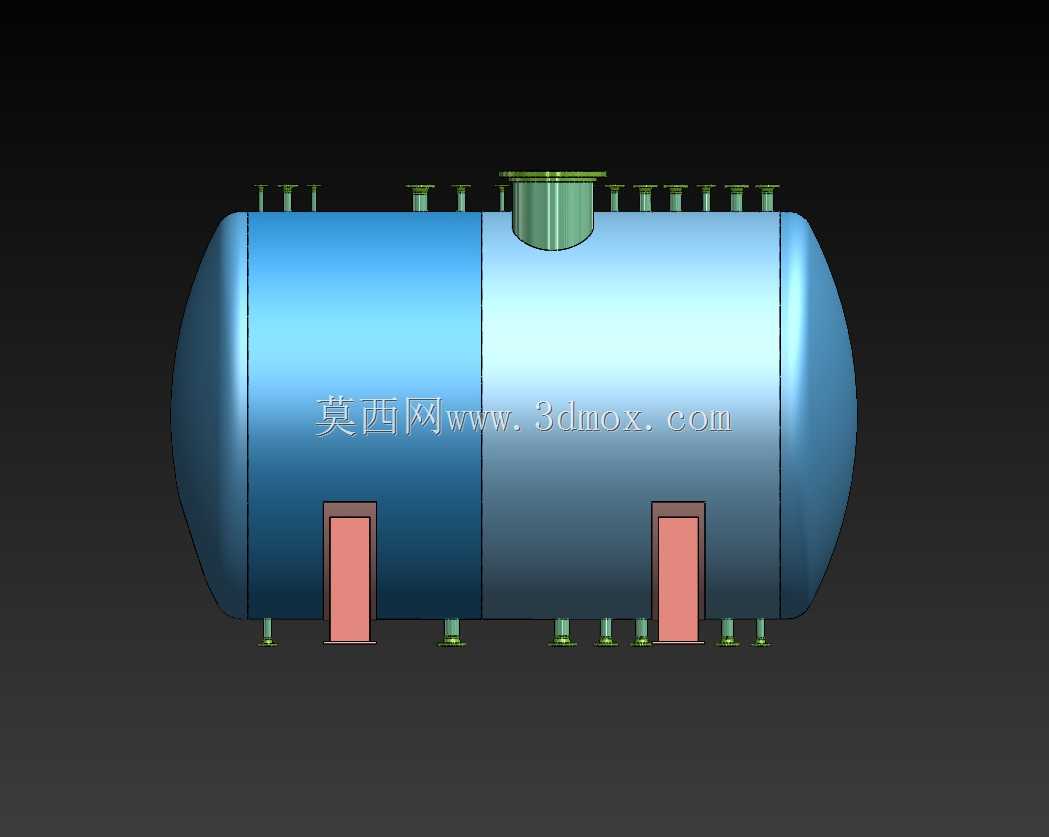

筒体顶部沿轴向排布多组不同规格的法兰接口，居中位置设置大口径人孔结构，方便后期检修人员进入罐体内部开展清理、焊缝检测、衬层修复等作业，其余小口径接口分别对应进料、排气、液位检测、温度监测、安全泄压等不同功能，接口法兰的凸台高度、螺栓孔排布均匹配对应公称压力的法兰标准，避免现场安装时出现对接错位问题。支座底部设置预埋板贴合面，安装时需保证两个支座的安装平面共面度偏差控制在允许范围内，防止罐体就位后出现局部应力过载。

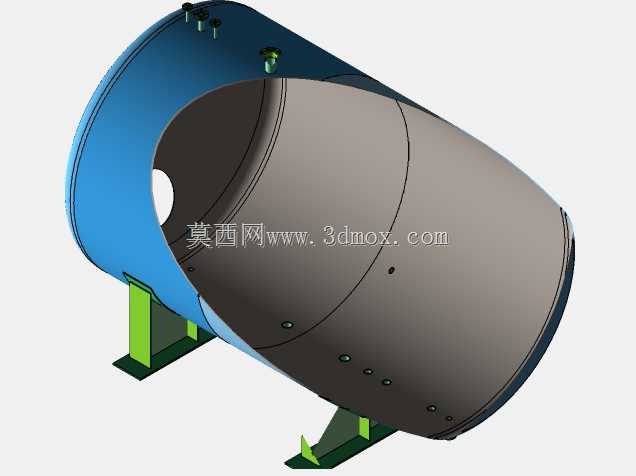

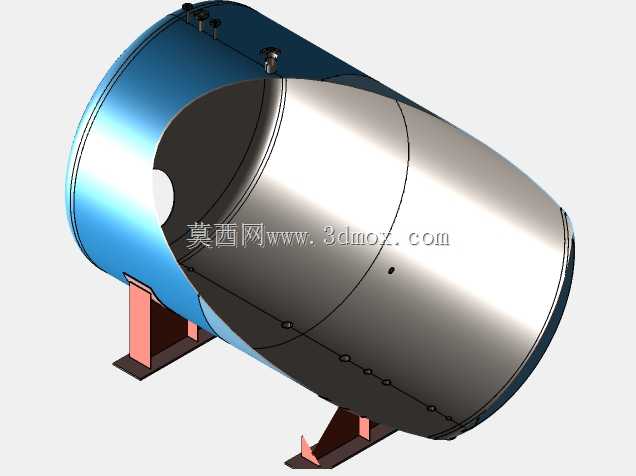

建模过程中对筒体焊缝处做了简化处理，保留了接口与筒体的相贯线结构，鞍座的筋板、底板倒角均按实际加工工艺做了还原，可直接用于厂区布局规划的设备占位校核、管路走向排布的碰撞检查，也可作为同类型储罐设计的参考基础模型，调整筒体长度、直径、接口规格即可适配不同容积的储液需求。罐体内部未设置额外内构件，属于通用型常压/低压储液结构，若用于储存腐蚀性介质，可在筒体内壁增加衬层结构，外部支座位置可根据安装场地的地基承载力调整底板尺寸与筋板厚度，顶部接口的排布位置也可根据现场管路接入方向做适应性调整，整体结构的冗余设计可覆盖多数常规工业储液场景的使用需求。
