轴向引线碳膜电阻剖视结构展示

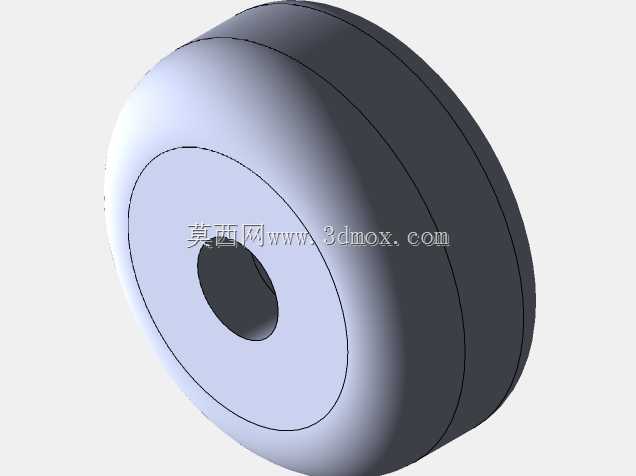

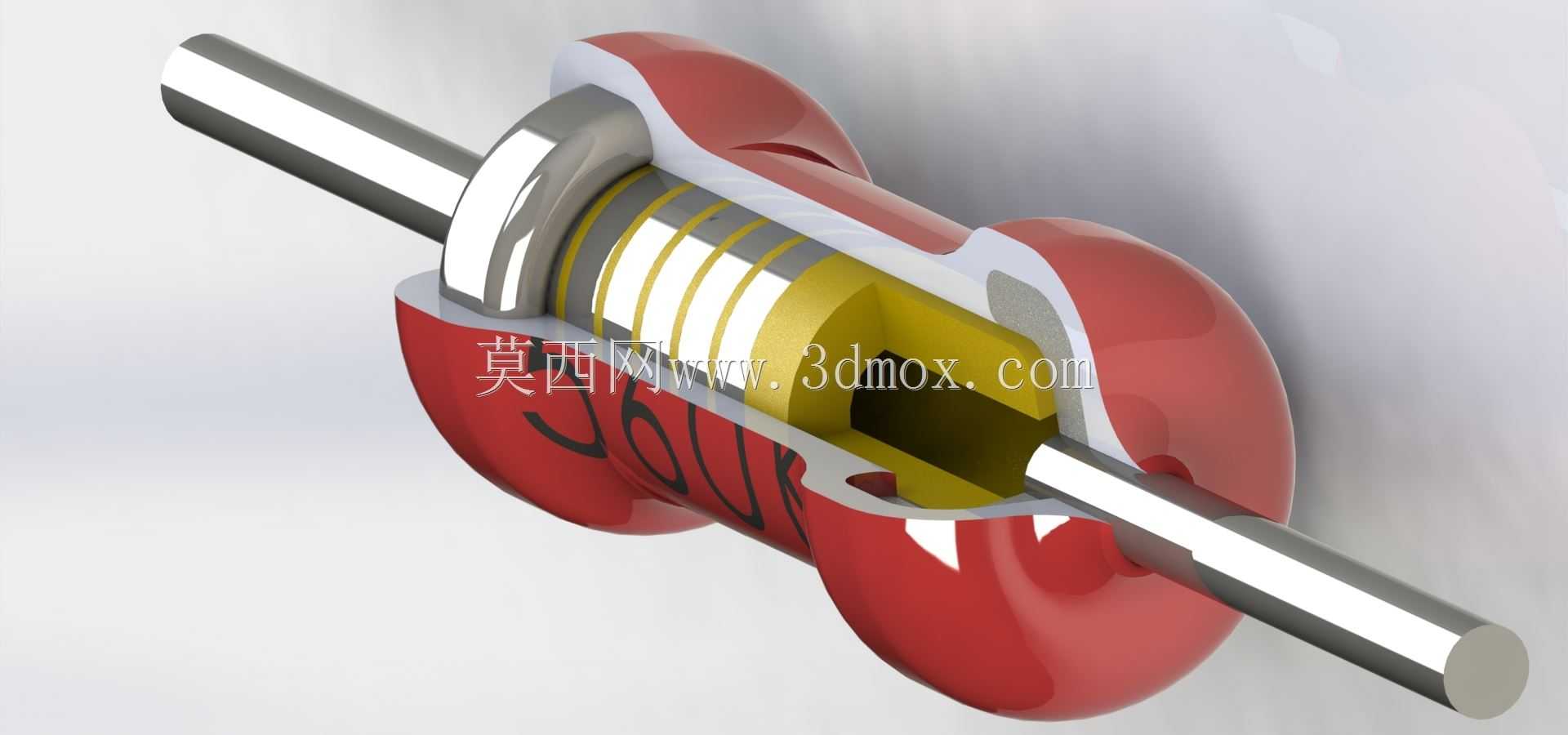

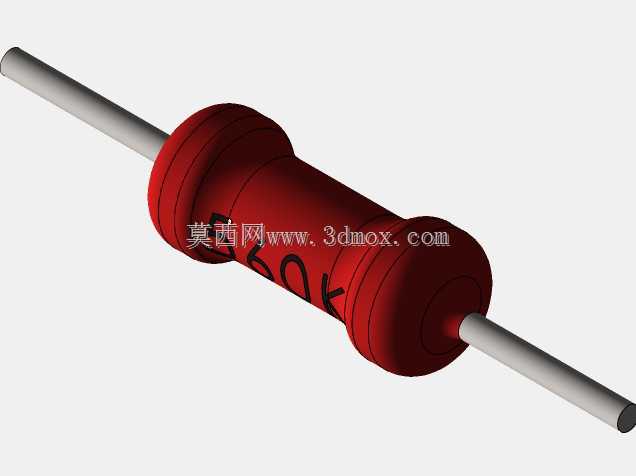

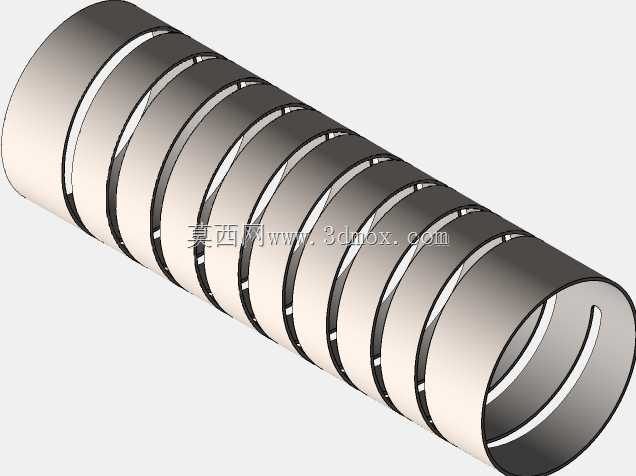

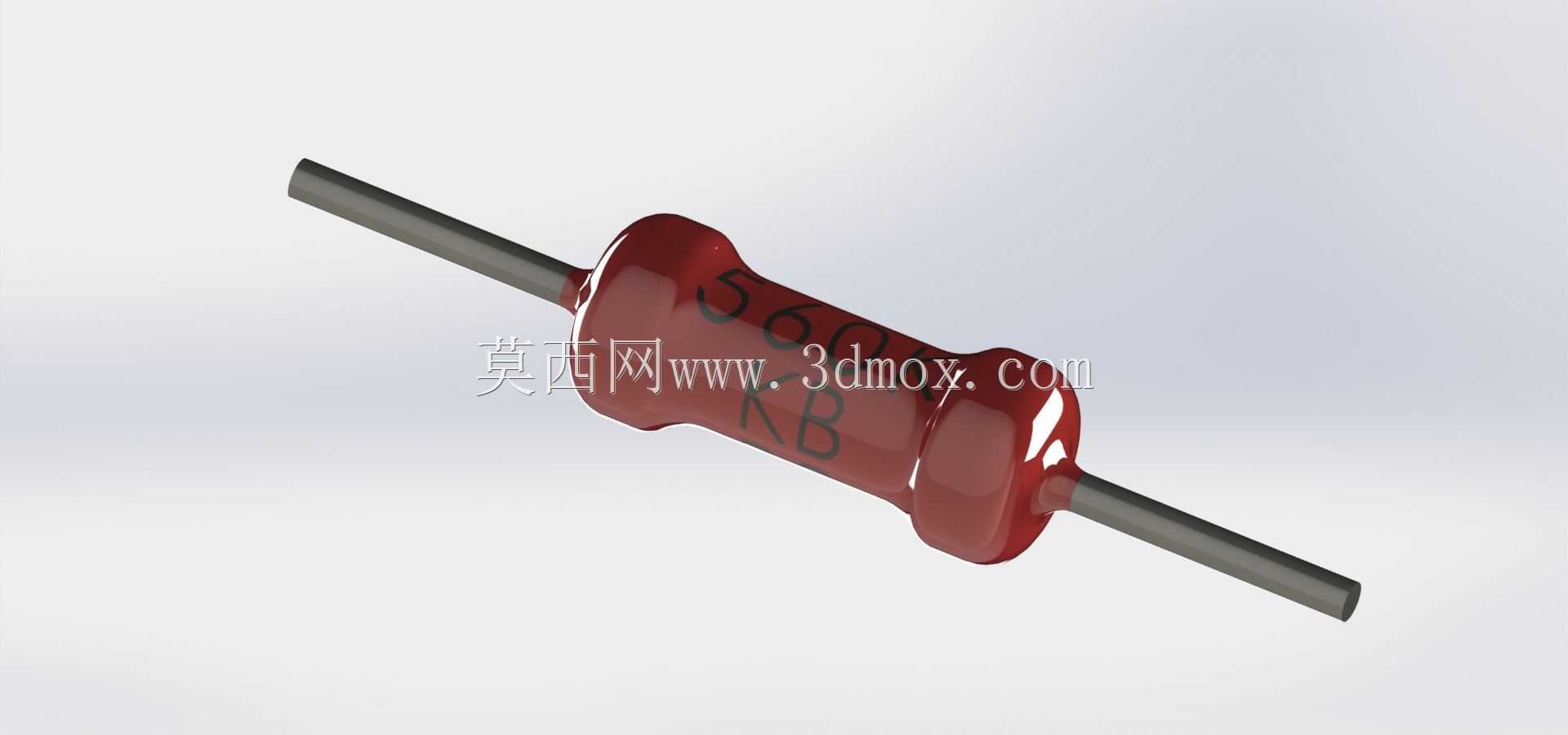

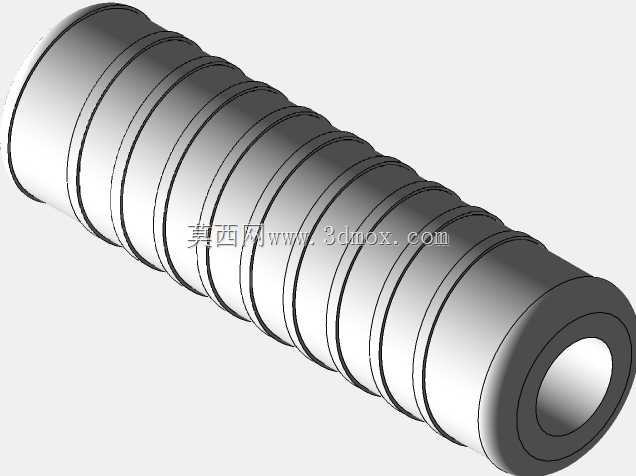

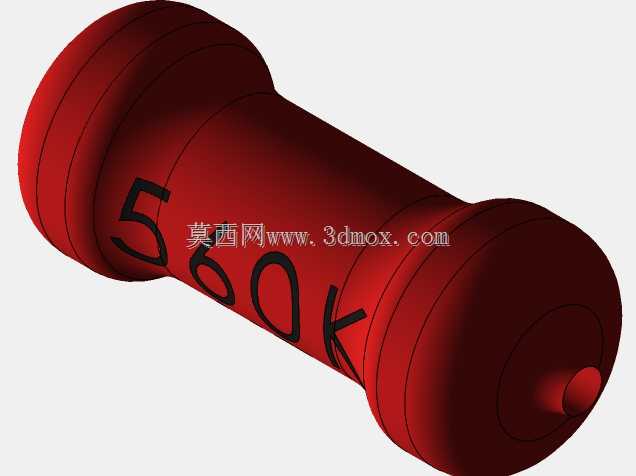

日常做电路板布线、整机电气装配的结构工程师，对这类轴向引线电阻再熟悉不过，这次做的剖视结构模型，主要是给刚入行的结构、电子设计从业者做直观的结构参考，不用拆实物就能看清内部各层的配合关系。先从实际安装场景说，这类电阻是通孔插装元件，适配常规PCB板的0.8mm标准引线孔，引线伸出板面的焊接长度控制在1.5-2.5mm区间，既不会因为留长了和相邻元件引脚短路，也不会因为留短了导致焊盘吃锡不足影响连接可靠性，卧式安装时电阻本体距离板面的间隙留0.5-1mm，避免涂覆三防漆时积液包裹本体影响散热。很多新手设计时容易忽略电阻的安装边界，这类常规功率的碳膜电阻，本体直径在3-5mm区间，本体长度在8-10mm，加上两端伸出的引线，整体轴向总长度在22-25mm，排布元件时如果相邻元件间距留得不足，波峰焊时很容易出现本体歪斜、引线搭焊的问题，模型里特意把各部分的尺寸比例做了精准还原，能直接用来做PCB布局的占位参考。再看内部结构的设计思路，剖视部分能清晰看到从内到外的层级：最核心的是高铝瓷基体，表面沉积的碳膜是电阻的核心功能层，通过刻槽的方式调整碳膜的有效导电长度和截面积，就能精准控制标称阻值，外面的红色酚醛漆层一方面是绝缘防护，避免碳膜层受潮、被氧化导致阻值漂移，另一方面上面印刷的色环能直接标识阻值和误差等级，方便生产、维修时快速识别参数；两端的金属帽是压接在瓷基体端部的，和碳膜层形成可靠电连接，同时把镀锡铜引线牢牢固定，保证引线能承受装配时的弯折拉力，不会出现松脱。实际选型的时候，除了阻值、功率参数，结构尺寸也是必须考量的点，比如在狭小空间的设备里装板，就得提前核算电阻本体的占位，避免和外壳、结构件发生干涉，这个剖视模型把内部各层的配合公差也做了还原，比如金属帽和瓷基体的过盈配合量、漆层的均匀厚度，都和量产实物的工艺参数一致，不管是做教学演示、装配干涉检查，还是做电子设备的结构虚拟装配，都能直接调用参考，不用再反复核对实物尺寸。
