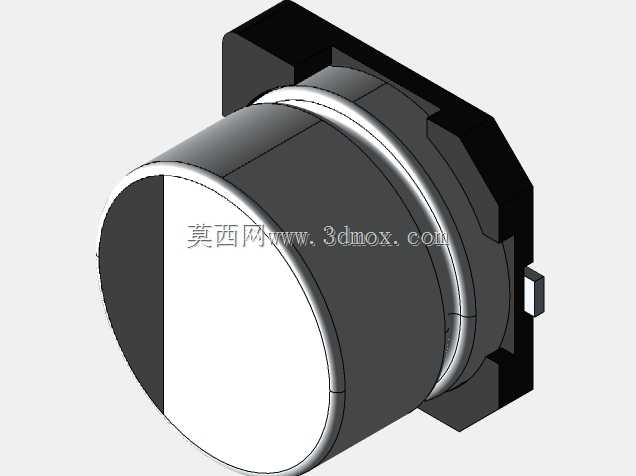

松下径向贴片铝电解电容器三维结构

在消费电子、工业控制板卡的PCB布局设计环节，贴片铝电解电容的占位精度直接决定整板EMC表现与生产良率，这类径向封装的贴片器件，常被布置在电源输入端口、DC-DC转换回路的输出侧，承担输入滤波、输出纹波抑制、瞬态电压缓冲的核心作用，相比直插式同规格电容，其贴装适配性更强，能匹配SMT全自动化产线的回流焊工艺，省去手工插件的工序成本，也避免直插引脚带来的板件背面占板问题，适配高密度板卡的堆叠设计需求。这款径向罐型贴片电容的结构设计，充分考虑了SMT生产的全流程公差要求，主体圆柱电容芯被包裹在耐温塑封基座内，基座两侧延伸出对称的定位挡边，在贴装吸嘴取料阶段，挡边的平面结构能提供稳定的吸附接触面，避免圆柱弧面导致的吸嘴漏气、取料偏移问题，基座底部的焊端与电容内部电极可靠连接，焊端的共面度控制在SMT工艺要求的公差范围内，保证过回流焊时焊锡浸润均匀，不会出现立碑、虚焊等常见贴装缺陷。从安装边界来看，这款电容的径向结构决定了其在PCB上的占位为类矩形，圆柱主体的直径决定了横向占板宽度，基座的纵向长度决定了焊盘的前后间距，设计封装库时需要注意，电容主体顶部与上方结构件的安全距离要满足安规要求，避免器件受压变形导致内部电解液泄漏，同时基座两侧的挡边下方需要预留对应尺寸的阻焊区，防止焊锡溢出粘连到电容塑封本体，影响器件固定可靠性。不同于轴向封装的电解电容，径向结构的贴片电容引脚弯折应力集中在基座内部，设计时通过塑封料的包裹强化了引脚抗弯折能力，能承受板件分板、组装过程中的机械应力，不会出现引脚断裂、内部电极开路的问题。在实际选型建模过程中，这类器件的三维模型需要精准还原基座的倒角、焊端的厚度、圆柱主体的高度差，不能简单用圆柱加方块的组合替代，否则在做板件干涉检查时，容易出现实际器件贴装后与周边接插件、散热片干涉的问题，尤其是在紧凑型电源模块设计中，毫米级的尺寸偏差就可能导致整板布局返工，精准的三维模型能在设计阶段提前规避这类装配风险，帮助结构工程师快速完成器件堆叠校验，缩短产品开发的迭代周期。
