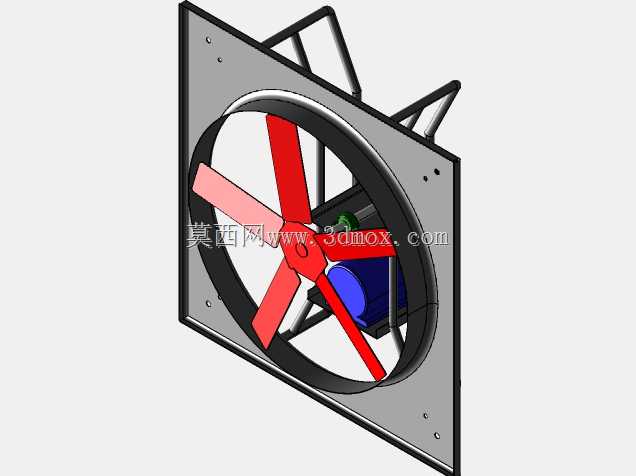

方形壁式螺旋风机结构设计模型

这款壁装式螺旋风机主要面向工业厂房、仓储库房、畜牧养殖棚舍等需要大流量负压通风的场景设计，可直接嵌入墙体预留安装位完成固定，无需额外搭建复杂的安装支架，适配常规砖混墙体、彩钢板墙体的开孔安装需求。从结构设计逻辑来看，方形安装法兰面板采用四边等宽的平板结构，面板上预留的安装孔位沿法兰周向均匀分布，安装时可通过膨胀螺栓或自攻螺钉直接与墙面贴合固定，法兰与风筒主体采用一体化弯折成型结构，减少拼接缝隙带来的风阻损耗与结构松动风险。风筒内部的叶轮采用五叶不等距螺旋布局，叶片采用大倾角曲面设计，运转时可推动更大体量的空气形成定向气流，相比普通轴流叶片能在相同转速下获得更高的送风效率，同时降低叶片切割空气产生的涡流噪音。叶轮后方直接配套驱动电机安装位，电机通过内置的支架固定在风筒中心轴线位置，支架采用流线型截面设计，尽可能减少对出风气流的阻挡，电机与叶轮直连的传动结构省去了皮带、齿轮等中间传动部件，既降低了后期运维的部件更换成本，也减少了传动过程中的能量损耗。设备背部设置的三角加强筋结构，直接连接方形法兰面板与风筒外壁，可提升整体结构的抗振性能，避免风机长期运转产生的共振导致安装位松动、焊缝开裂等问题。在安装边界设计上，方形法兰的外轮廓尺寸大于风筒外径，安装时法兰面可完全覆盖墙体开孔边缘，配合密封胶条即可实现墙面与设备之间的密封，避免雨水、蚊虫从安装缝隙进入室内。风筒前端设置的环形防护圈，可将叶轮外缘与风筒内壁的间隙控制在合理范围，既避免叶轮运转时剐蹭筒壁，也能减少间隙处的气流回流损失。这类风机在实际使用中，既可以单台安装在小型空间的侧墙实现独立排风，也可以多台阵列排布在大跨度厂房的侧墙，配合对面的进风口形成穿堂气流，快速置换室内的闷热空气、粉尘或异味气体，相比吊装式通风设备，壁装的形式不占用室内顶部空间，也不会对厂房内的管线、起重设备运行造成干涉。建模过程中对叶片的曲面弧度、安装法兰的孔位间距、加强筋的受力角度都做了对应还原，可直接用于通风系统的布局选型参考，也可作为同类风机产品结构优化的基础模型使用，结构上充分考虑了长期户外使用的结构强度需求，外露的金属部件都预留了防腐处理的工艺余量，适配高湿度、多粉尘的复杂使用环境。
