英标三脚USB充电插头结构设计

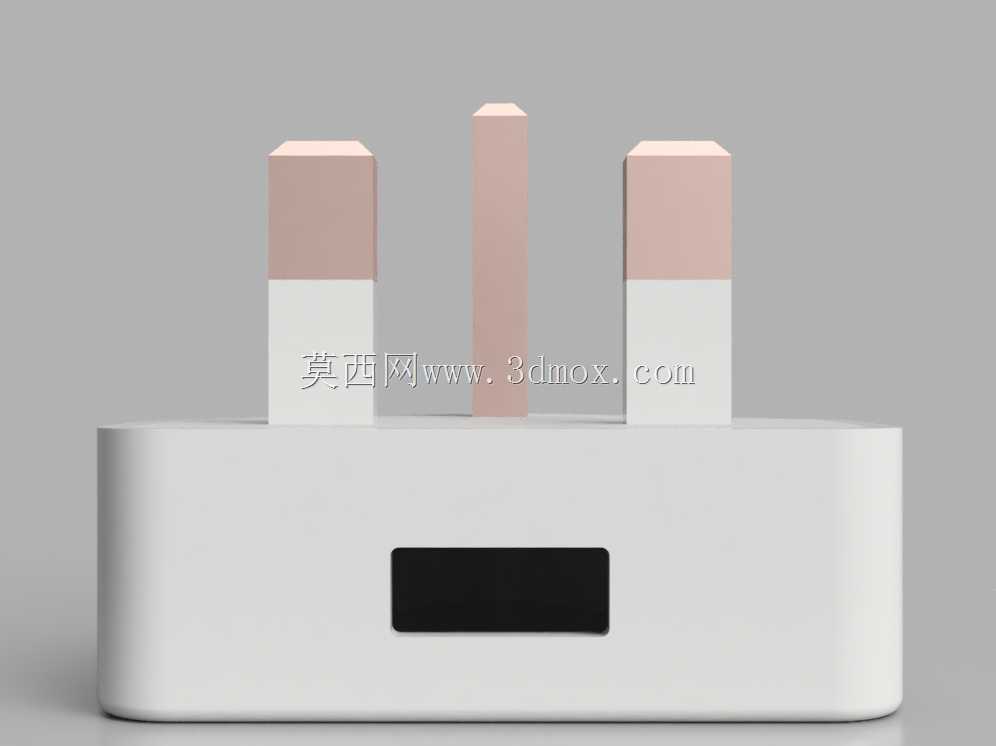

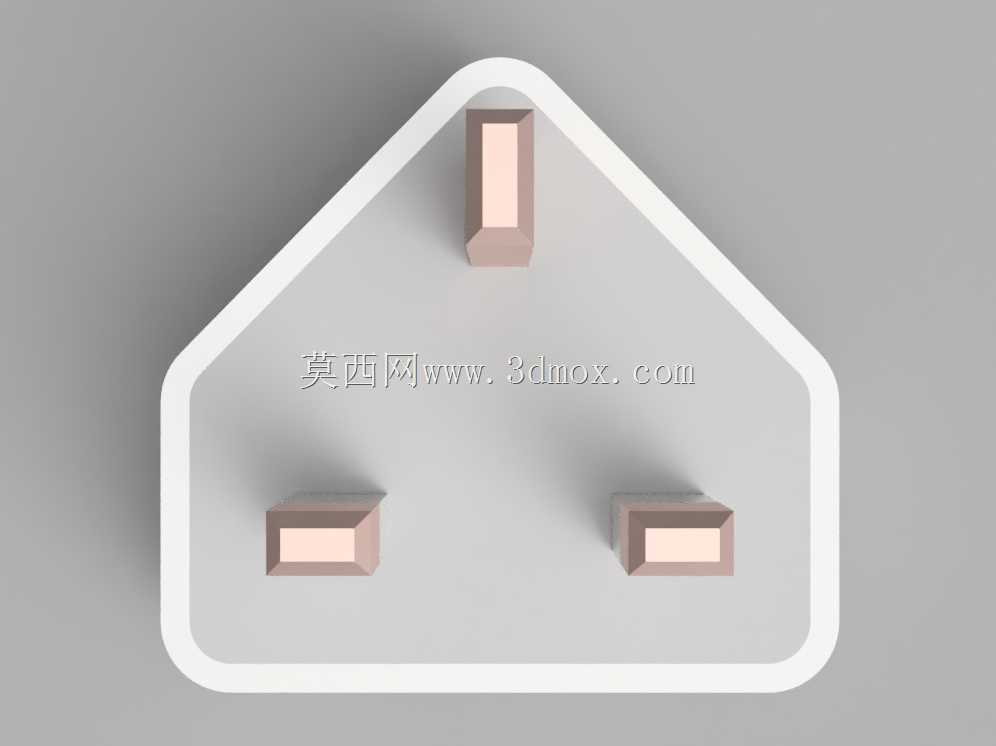

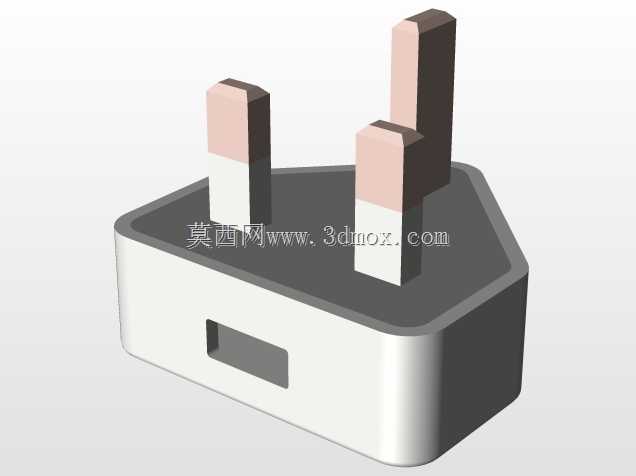

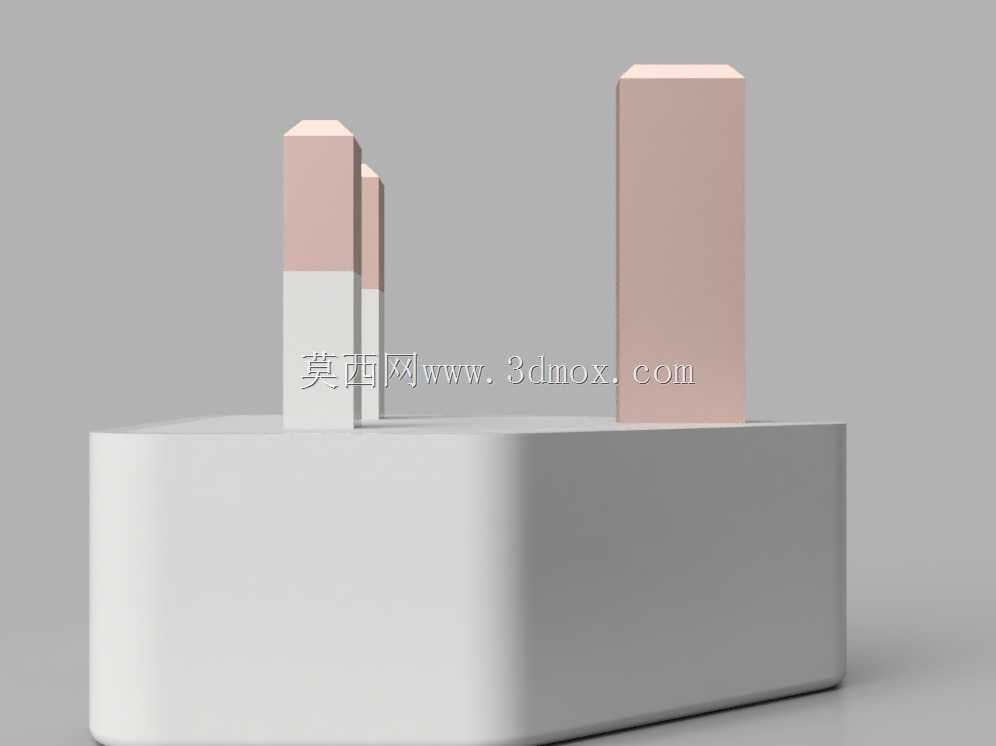

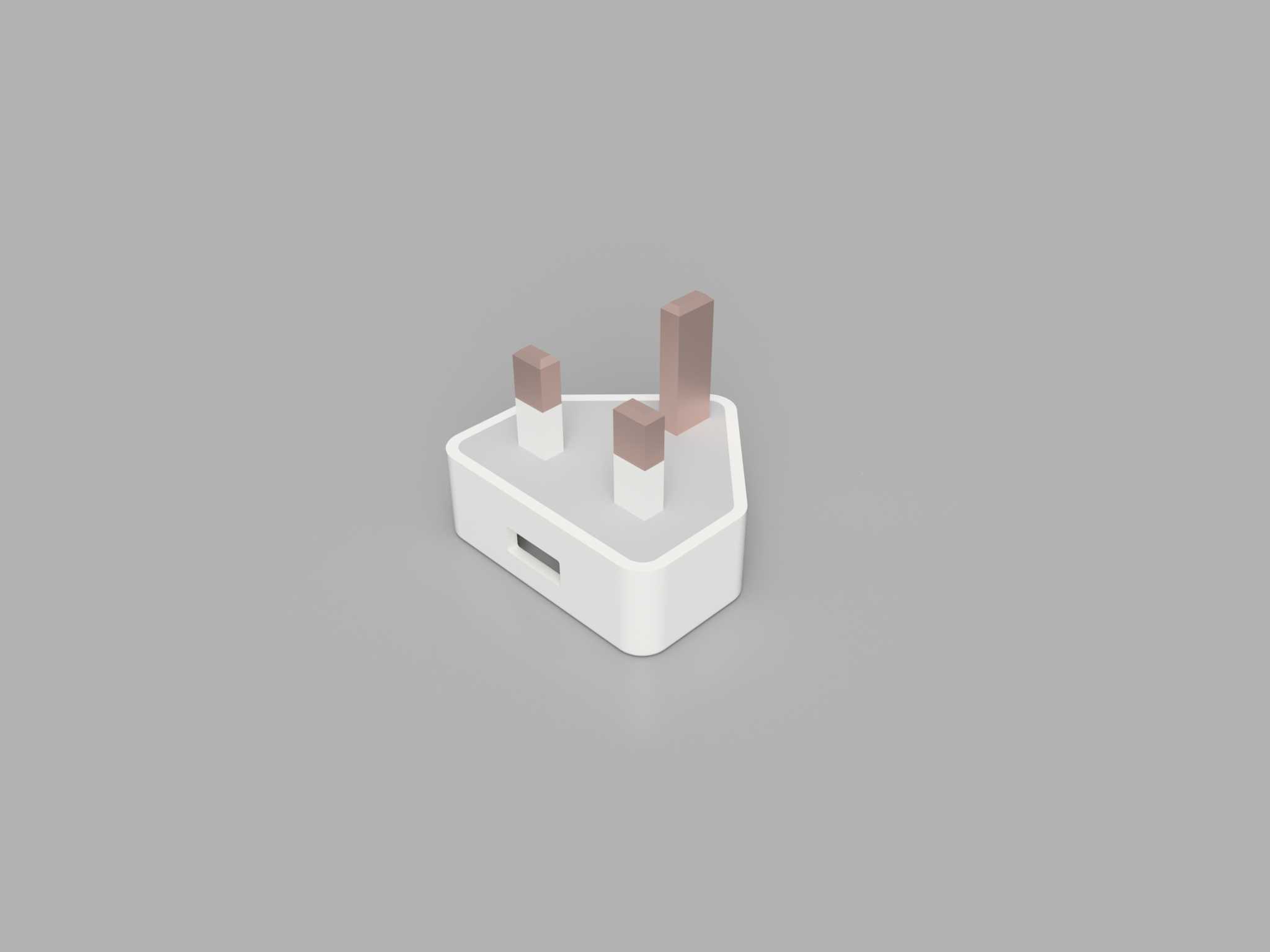

这款三脚插头结构的USB充电适配器，主要面向民用消费电子供电场景，适配英规供电体系下的墙面插座取电需求，为智能手机、小型数码外设提供稳定的5V直流供电输出。从结构设计逻辑来看，整体外壳采用高阻燃PC材质注塑成型，三角排布的插脚布局完全匹配英标插座的插孔间距，插脚根部做了台阶式限位结构，插入插座后可保证插脚啮合深度符合安规要求，避免接触不良带来的打火隐患，同时插脚采用铜包钢材质，兼顾导电性能与插拔结构强度，长期反复插拔也不会出现插脚变形歪斜的问题。外壳的分型面设置在壳体侧围中下位置，采用超声波焊接工艺实现上下壳的密封固定，接缝处做了0.1mm的止口配合，既可以保证装配后壳体的同轴度，也能避免日常使用中汗液、灰尘从接缝渗入内部电路。输出端的USB接口设置在壳体斜向端面，这个角度设计充分考虑了用户插拔数据线的操作手感，插头插入墙面插座后，接口朝向斜下方，数据线插拔时不需要过度弯折线材，能有效延长数据线的使用寿命。从安装边界尺寸来看，整体壳体轮廓做了全圆角过渡，没有尖锐棱角，最大外轮廓尺寸控制在合理范围内，插入墙面插座后不会遮挡相邻插座的插孔位置，避免多设备同时取电时出现空间干涉。内部电路仓的预留空间充分考虑了安规爬电距离要求，高压侧与低压输出侧之间设置了隔离挡墙，可满足主流安规认证的绝缘距离要求。插脚与内部电路板的连接采用铆压方式，相比焊接结构抗振动性能更强，日常插拔带来的冲击力不会导致焊点脱焊失效。壳体表面采用细晒纹处理，既可以避免日常使用留下指纹划痕，也能提升手持插拔时的摩擦力，湿手操作时也不易打滑。底部的USB接口周围做了0.2mm的凸台防护，接口受到侧向冲击力时，凸台可以先承接外力，避免接口直接受力导致开焊脱落。
