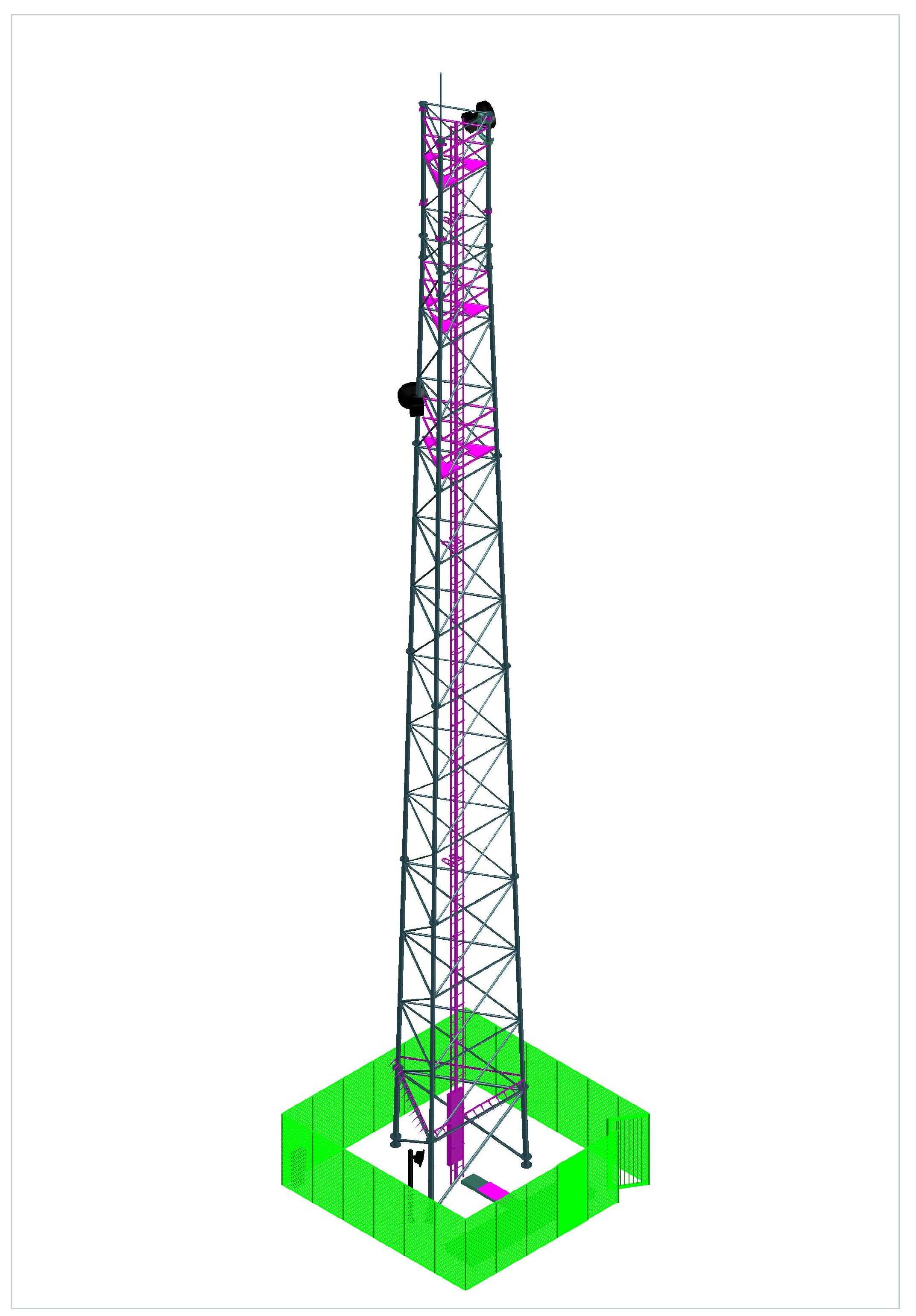

带底部防护围栏的通信信号发射塔结构

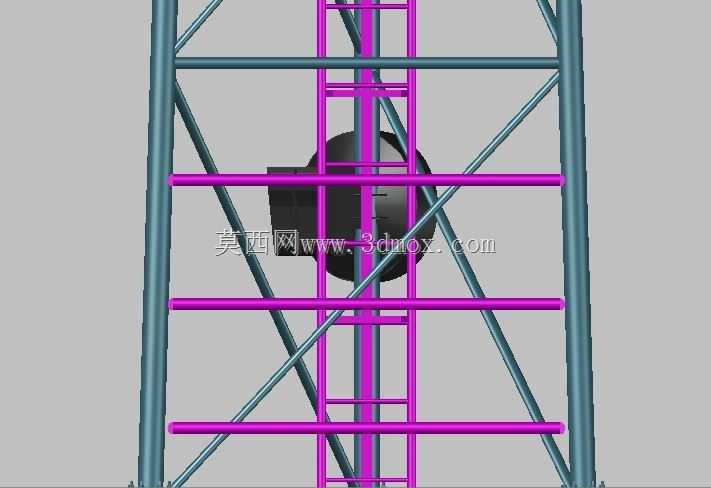

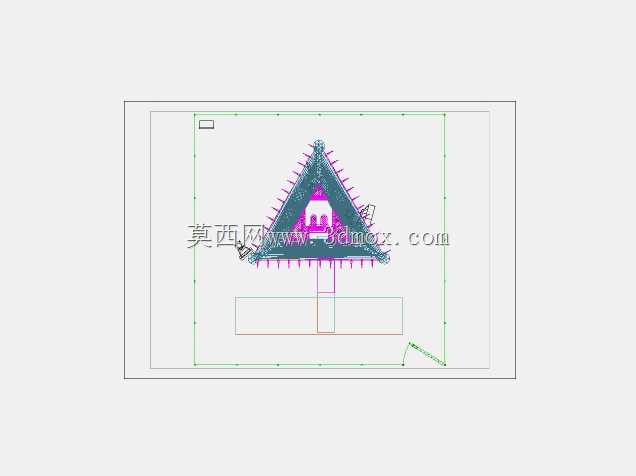

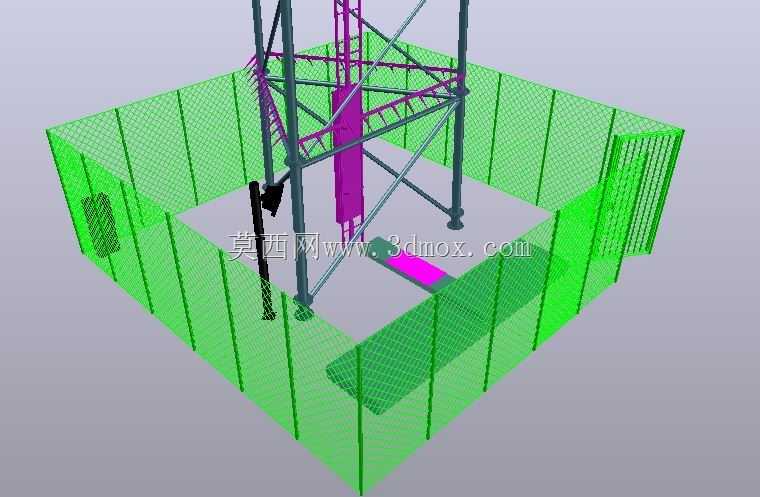

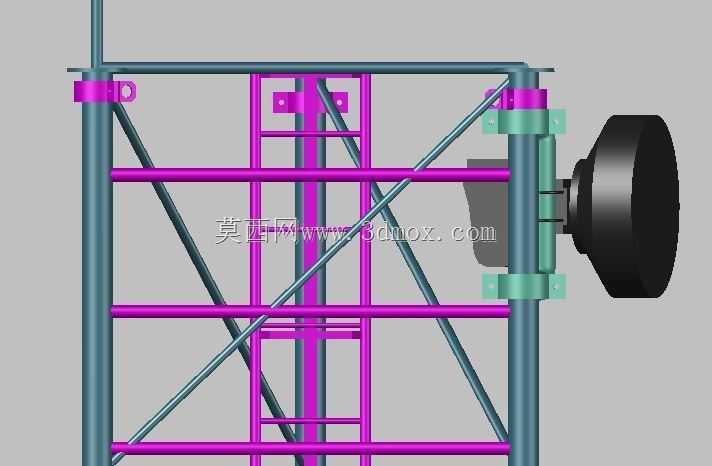

这类通信塔结构主要部署在城郊、乡镇、产业园区等区域的开阔场地，作为地面蜂窝通信网络的信号覆盖节点，承担对应区域内移动终端的无线信号收发、话务与数据流量中转功能，是地面公网通信链路里的核心支撑硬件。从结构设计来看，整体采用格构式桁架塔身构型，主受力弦杆沿塔身高度方向按固定斜率收窄，腹杆采用交叉斜撑布置形式，相比单管塔能在同等用钢量下获得更高的结构刚度，可抵御沿海区域的强风荷载、内陆区域的覆冰荷载，适配国内绝大多数区域的户外安装环境。塔身不同高度位置预留了多组天线挂载支架，可根据不同运营商的频段部署需求，安装对应规格的板状天线、射频拉远单元，支架位置预留了足够的俯仰角调节余量，方便后期网络优化时调整信号覆盖角度，无需额外焊接改造主体结构。塔身上下设置了多层检修维护平台，平台边缘设置防护栏杆与爬梯护笼，爬梯沿塔身内侧通长布置，运维人员可沿爬梯抵达各层作业面，完成天线调试、设备更换、螺栓紧固等日常运维作业，爬梯踏步做了防滑处理，适配雨天、冬季覆冰等特殊工况下的作业安全要求。底部区域设置了一圈装配式防护围栏，围栏采用模块化拼接设计，现场安装时无需大规模浇筑混凝土基础，仅需通过膨胀螺栓固定在塔基周边的硬化地面上即可，围栏高度满足户外公共区域的安全防护要求，可避免无关人员随意进入塔基区域触碰供电、传输设备，同时围栏预留了可上锁的检修门，方便运维人员进出作业。塔基中心区域预留了设备安装位，可放置配套的能源柜、传输设备柜，柜体安装位做了抬高处理，避免雨季地面积水倒灌损坏设备，柜体与塔身接地系统做了可靠连接，可将雷击电流快速导入接地网，保护塔上挂载的通信设备不受浪涌冲击。建模过程中对桁架杆件的连接节点做了细节还原，每处螺栓连接位置都做了对应建模，可直接用于结构受力仿真分析、施工安装交底演示，围栏的拼接卡扣、检修门的合页锁具也做了等比例还原，能够直观呈现现场安装的装配逻辑，方便设计人员校验各部件的安装干涉情况，提前排查现场施工可能出现的构件碰撞问题。
