工业管路用斜三通式气体分配浇注装置

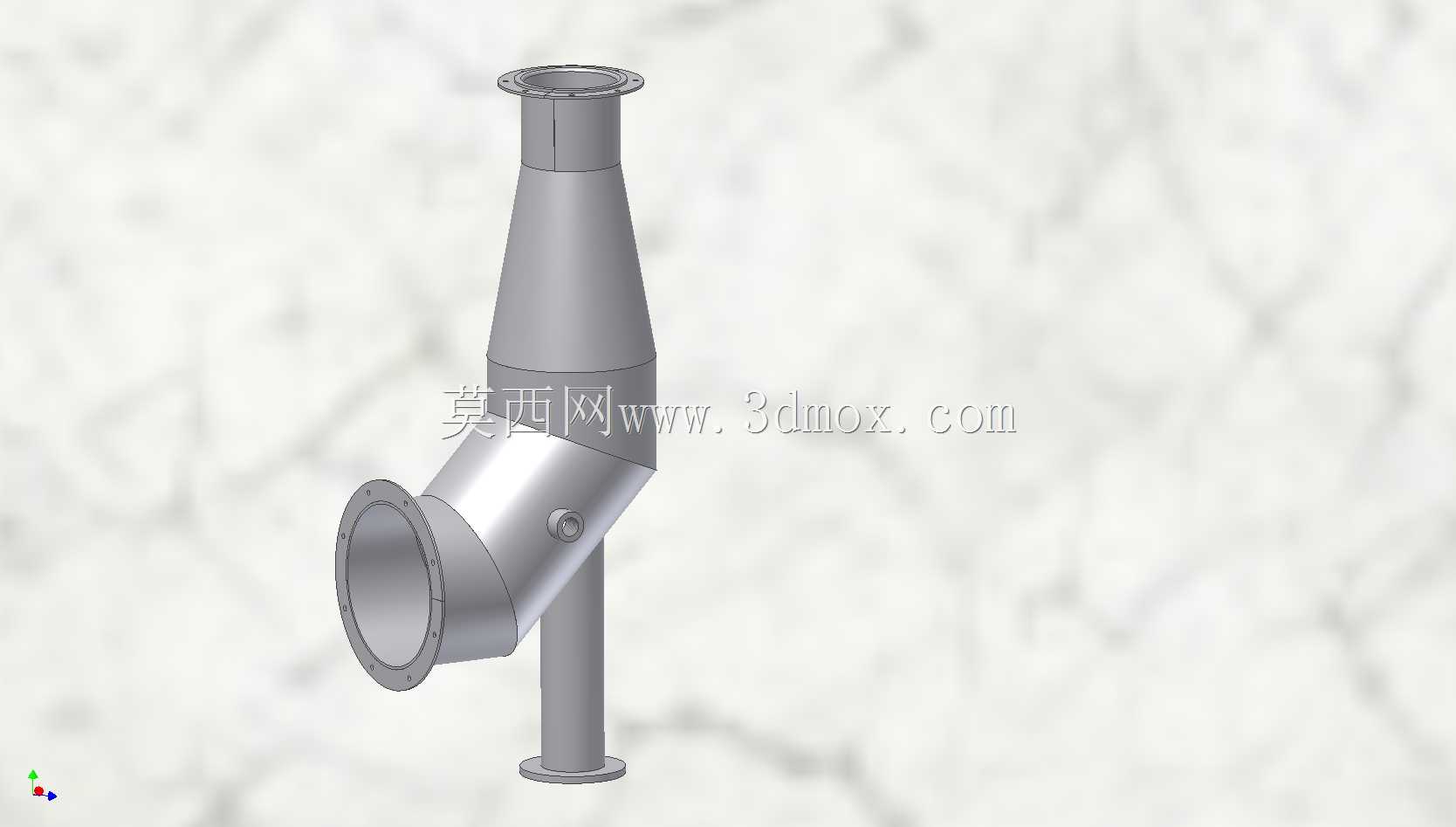

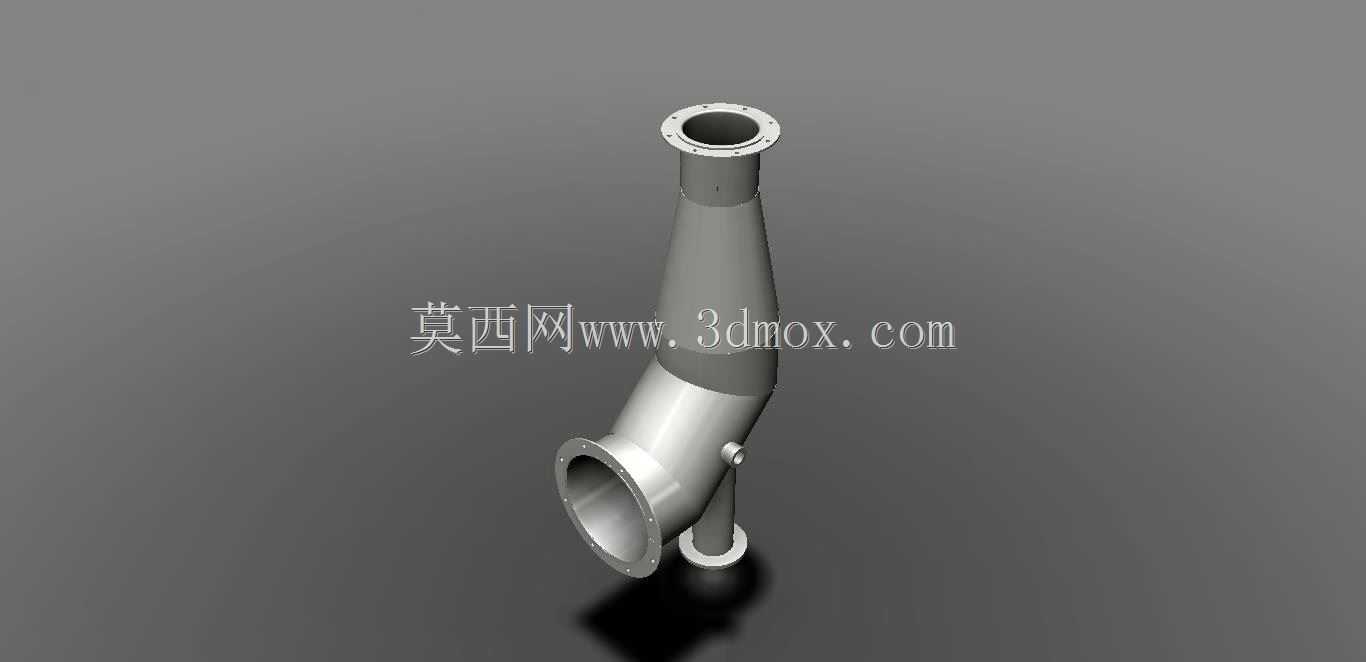

在冶金浇注、化工流体输送、工业窑炉供气这类需要精准分配气流的工况场景中，这类斜置式气体分配装置是管路系统里的核心导流部件，主要承担主路气流分流、介质导向以及支路注气的功能，区别于常规正三通结构，它的斜向支管设计能大幅降低气流转向时的压损，避免直角结构带来的紊流、介质冲蚀管壁等常见问题。从结构设计逻辑来看，装置主体采用变径锥段衔接上下主通路，上方小口径法兰端对接上游供气主管道，下方带支撑短管的法兰端对接下游输出管路，斜向伸出的大口径法兰端则作为浇注介质或辅助气流的输入接口，锥段的渐扩/渐缩过渡是经过流场模拟优化的，能让不同方向汇入的气流在腔体内平稳混合，不会出现局部涡流导致的管路振动。侧面预留的小接口是为压力检测或温度传感器安装准备的，不用额外在管路上开孔焊接，减少现场施工的焊缝泄漏风险。安装边界方面，三个法兰端均采用标准凸面法兰结构，密封面精度满足中低压气体输送的密封要求，底部的支撑短管带安装法兰盘，可直接固定在支架或设备基座上，抵消管路热胀冷缩带来的应力，避免法兰连接处受额外弯矩。实际选型时要注意，斜支管的轴线与主通路轴线的夹角经过测算，既保证介质注入时的顺流角度，也控制整体安装占用的横向空间，不会和周边管路、设备构件产生干涉，腔体内部所有转角位置都做了圆弧过渡处理，没有直角死角，一方面减少介质残留，另一方面也降低高速气流携带颗粒对管壁的冲蚀磨损，延长部件使用寿命。这类结构的装置在有色冶金浇注的保护气输送、化工反应釜的多路供气、热处理设备的气氛分配场景中适配性很强，相比普通焊接三通，它的整体成型结构密封性更好，法兰连接的形式也方便后期拆装维护，不用切割管路就能完成部件更换，现场运维效率更高。设计时还考虑了不同工况的壁厚冗余，主通路承压段的壁厚满足常规工业气体输送的压力等级要求，支撑短管的长度可根据现场安装高度调整，适配不同的管路架设高度需求。
