家用壁挂式吹风机壳体结构三维设计

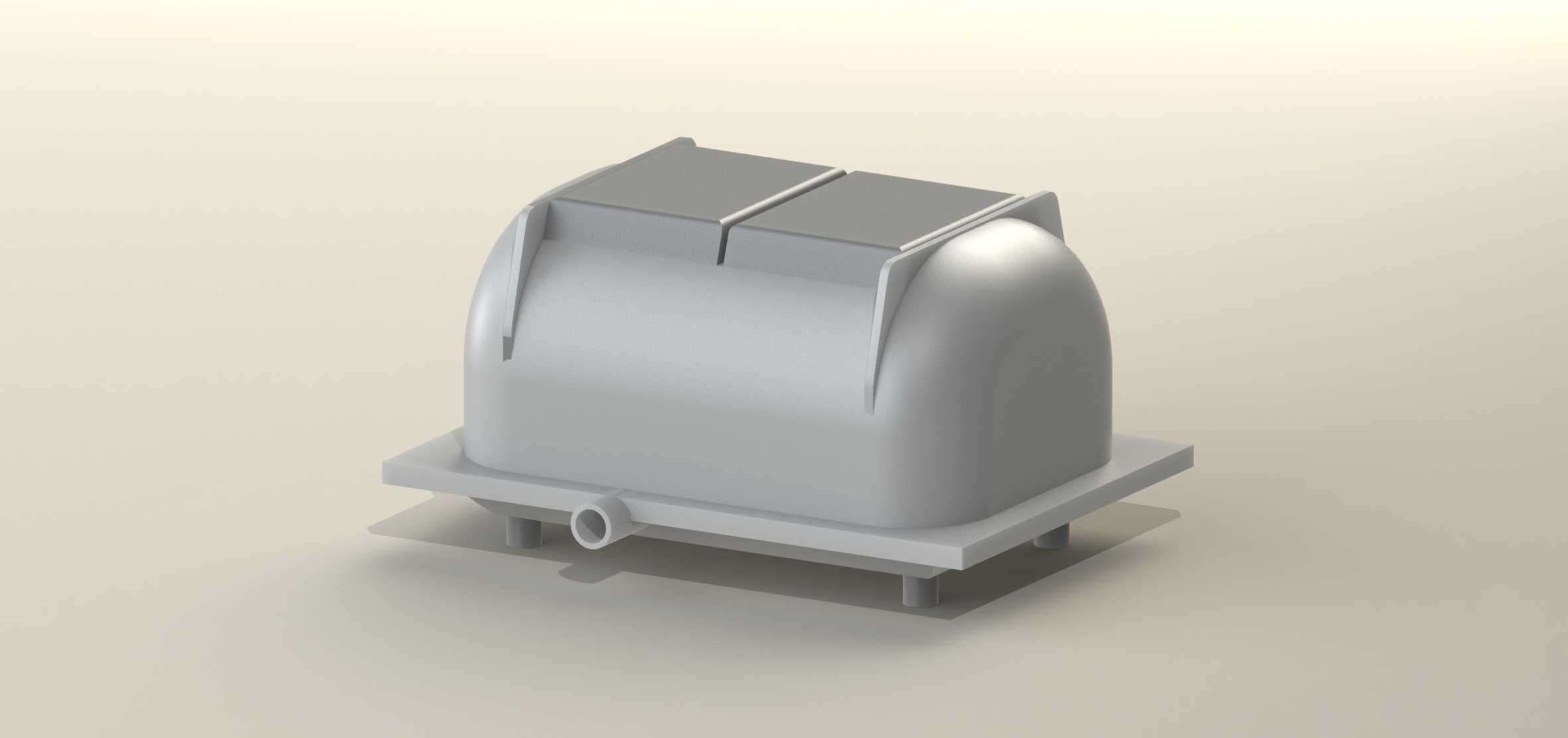

这款壁挂式吹风机的壳体结构设计，首先要适配酒店卫生间、家用浴室这类固定安装场景的使用需求，安装底座预留了四个支脚定位柱，可直接通过膨胀螺丝将整机固定在墙面预留点位上，底座侧边伸出的空心圆柱接口是电源线进线位，安装时可直接将墙面预埋的电源线从该接口穿入壳体内部，避免明线外露带来的安全隐患，也能让整机安装后更贴合墙面，减少突出墙面的占用空间。从功能实现角度看，壳体上半部分的两个独立方形槽位，是为加热模块与风机模块预留的独立安装腔，两个腔室之间设置的分隔筋，既能避免加热模块的高温直接传导到风机端影响电机使用寿命，也能引导气流从风机腔定向流向加热腔，减少风道紊流带来的风损与工作噪音。壳体整体采用圆弧过渡的曲面设计，除了外观上的柔和感，更重要的是避免浴室潮湿环境下棱角处凝露积水的问题，所有转角处的圆角半径都控制在R3以上，既符合塑料注塑成型的脱模要求，也能减少日常清洁时的卫生死角。底座与上壳的配合面做了一圈止口结构，装配时可直接扣合后通过侧边的隐藏螺丝固定，接缝处的间隙控制在0.15mm以内，能有效阻挡浴室的水汽、飞溅的水珠进入壳体内部，满足IPX4级别的防水要求。在安装边界的考量上，整机固定后突出墙面的距离控制在180mm以内，不会对卫生间的通行空间造成过多占用，壳体下方预留的出风口位置做了内凹导流面，可让热风以45度向下的角度吹出，适配用户站立吹发时的气流覆盖范围，不需要额外调整角度就能覆盖肩颈与头发区域。内部的筋位布局除了分隔功能腔，还在加热模块的安装位周围设置了多道散热筋，能将加热模块工作时产生的多余热量通过壳体均匀散出，避免局部温度过高导致壳体变形，同时筋位也能提升整个壳体的结构强度，在受到意外磕碰时不会轻易出现开裂变形的问题。进线口的位置做了加厚处理，可配套安装标准的电源线防水格兰头，进一步提升进线位置的密封性能，避免水汽从进线缝隙渗入。整个壳体的壁厚均匀控制在2.5mm，既满足ABS塑料注塑时的流动性要求，不会出现缩痕、缺胶等成型缺陷，也能在控制材料成本的前提下保证足够的结构强度，日常使用中承受正常的按压、磕碰都不会出现损坏。
