带编码器Portescap齿轮减速电机结构

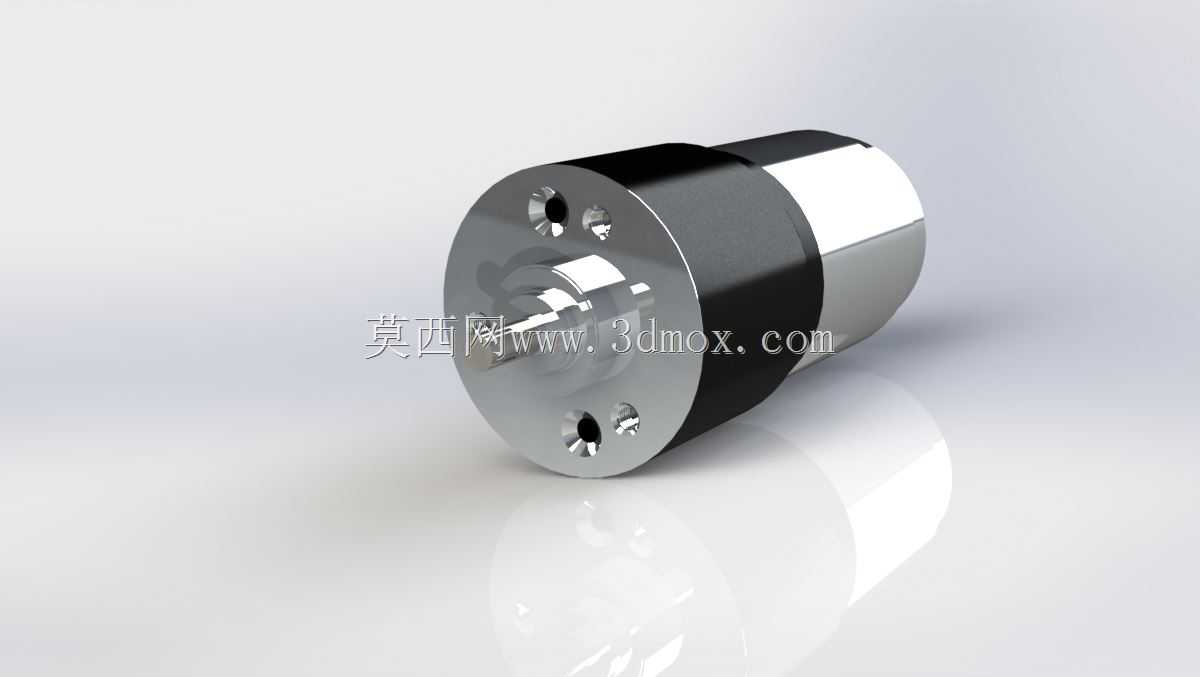

这款带编码器的Portescap齿轮电机，在小型精密传动场景中适配性极强，常被用于医疗输注设备、实验室分析仪器、小型自动化执行机构这类对转速控制精度、输出扭矩稳定性有严苛要求的场合。不同于常规开环驱动的微电机，集成编码器的结构可以实时反馈转子位置与输出转速，配合驱动板能实现精准的转速闭环、位置闭环控制，避免负载波动带来的转速漂移问题，在需要精准位移输出的小型工位上，能省掉额外加装外置编码器的安装空间与调试成本。

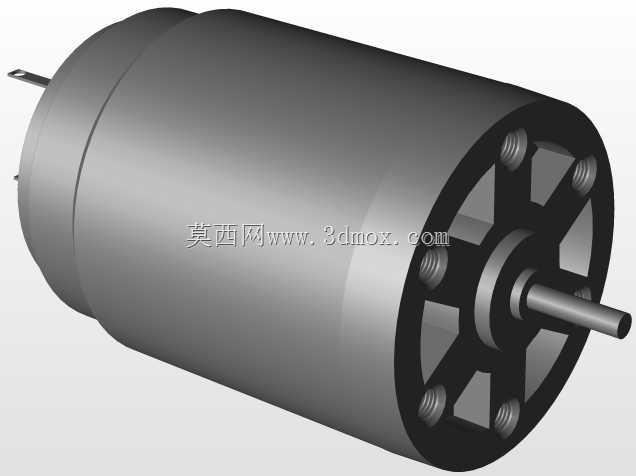

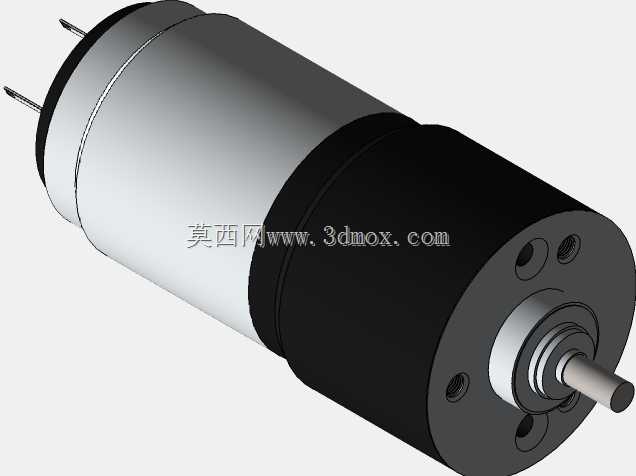

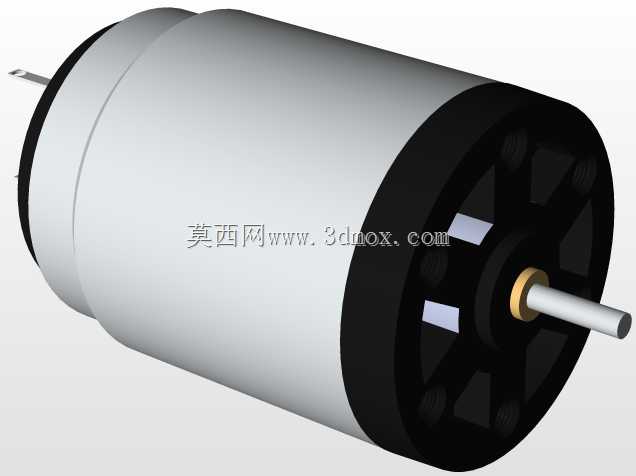

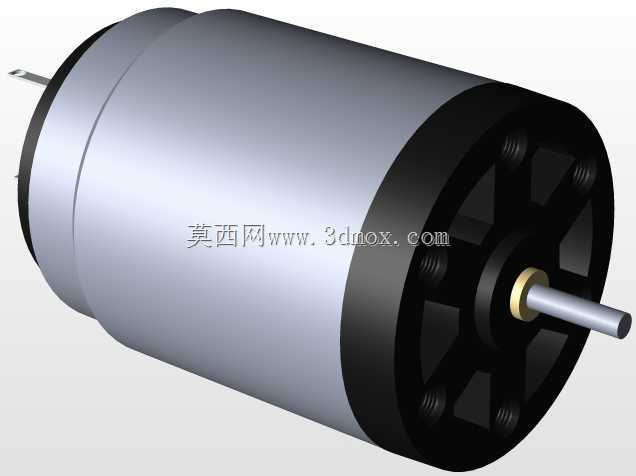

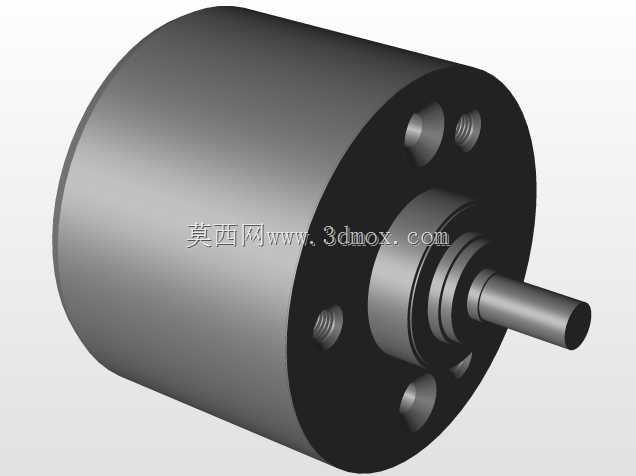

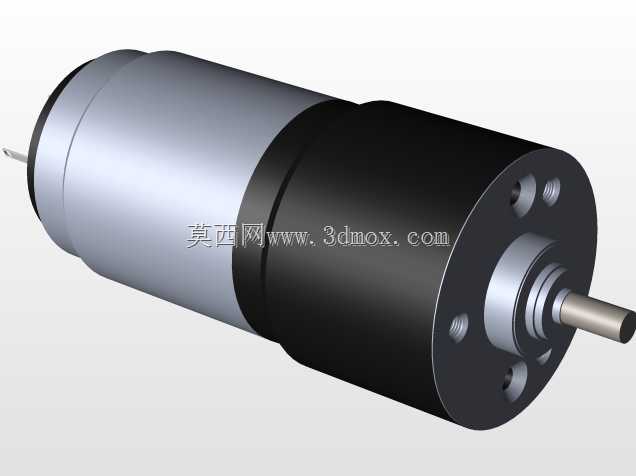

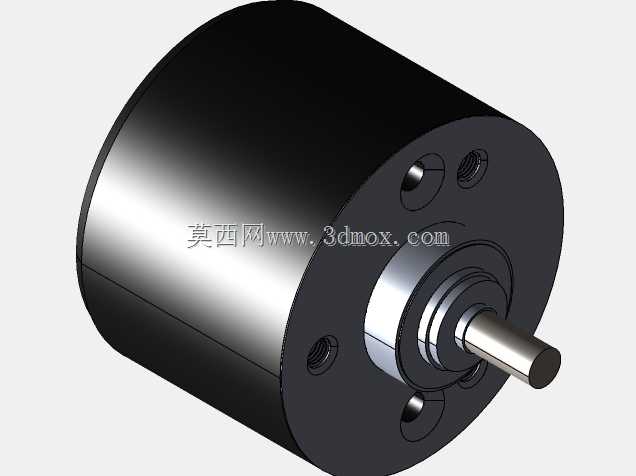

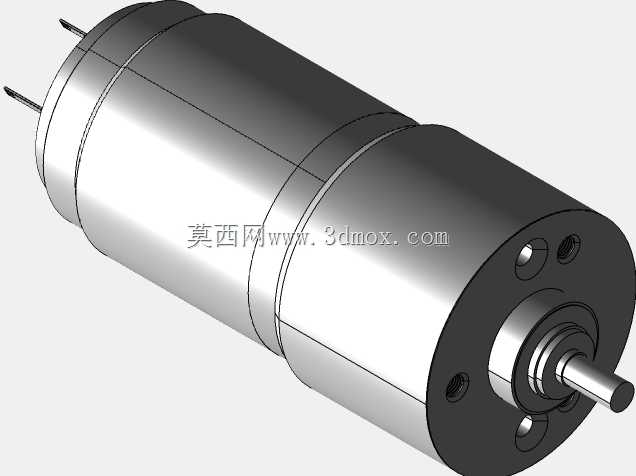

从结构设计逻辑来看，这款产品将电机本体与行星减速箱做了同轴集成设计，电机部分采用22C11-216E C16规格的铁芯驱动结构，能在小体积下输出足够的基础扭矩，搭配减速比64:1的K24系列齿轮箱，可将电机端的高转速低扭矩输出，转换为低速大扭矩的动力输出，适配末端执行件需要低转速大推力的工况。编码器部分集成在电机尾端，与电机转子同轴连接，不会额外增加径向安装尺寸，整体外轮廓为圆柱型结构，外壳采用金属机壳做接地屏蔽，能减少编码器信号受外部电磁干扰的概率，在工业现场复杂电磁环境下也能保证反馈信号稳定。

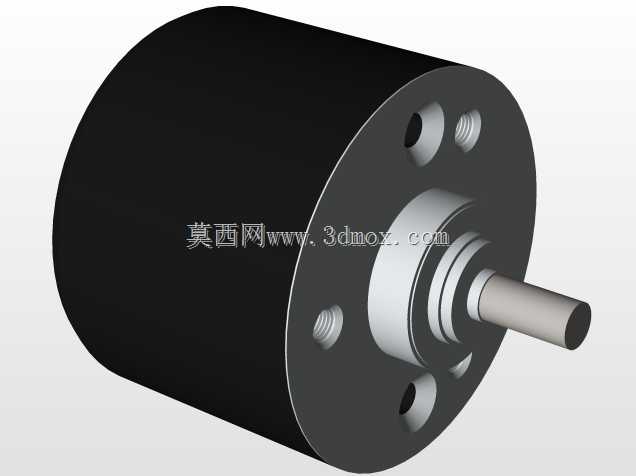

做设备选型时需要注意其安装边界，整机径向最大尺寸与电机外径保持一致，轴向总长度为电机本体、减速箱、编码器三部分轴向尺寸之和，安装时可通过前端盖的定位止口做同轴定位，止口公差采用过渡配合设计，能保证输出轴与负载安装座的同轴度，避免偏心带来的齿轮额外磨损、输出轴径向跳动超差问题。输出轴采用标准D型切边结构，与负载连接件装配时不需要额外做防转结构设计，靠D型面的平面配合就能传递额定扭矩，装配时要注意轴向推入深度不能超过轴伸设计长度，避免顶到内部减速箱的输出端轴承，造成转动卡滞、轴承提前失效的问题。

在实际建模装配过程中，要注意齿轮箱内部各级行星轮的配合间隙，建模时需预留合理的齿侧间隙，不能按零间隙做装配约束，否则会出现仿真转动卡滞的问题，和实际工况不符。编码器部分的建模要注意码盘与读头的相对安装位置，读头与码盘的轴向间隙有严格要求，偏差过大会导致信号丢失，建模时可将该位置的公差配合标注清楚，方便后续加工装配时做尺寸链校核。这类集成式齿轮电机相比分体式的电机、编码器、减速箱组合，能大幅缩小设备的动力单元安装空间，在便携式设备、桌面级小型自动化设备中应用优势十分明显，不需要设计复杂的连接支架来衔接各个部件，整体动力单元的装配难度也更低，能减少设备总装环节的调试工时。
