轨道列车用涡轮式发电装置结构设计

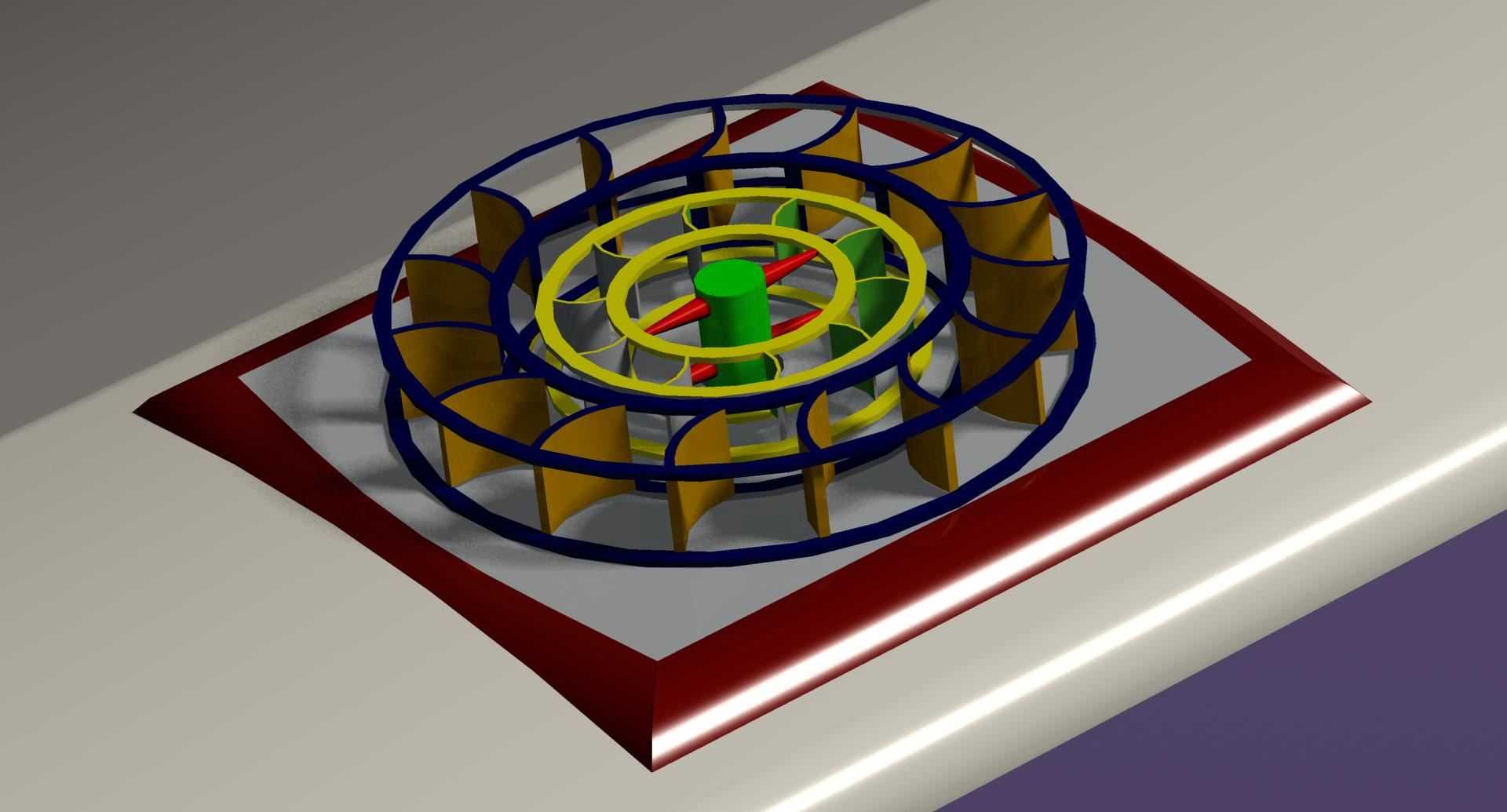

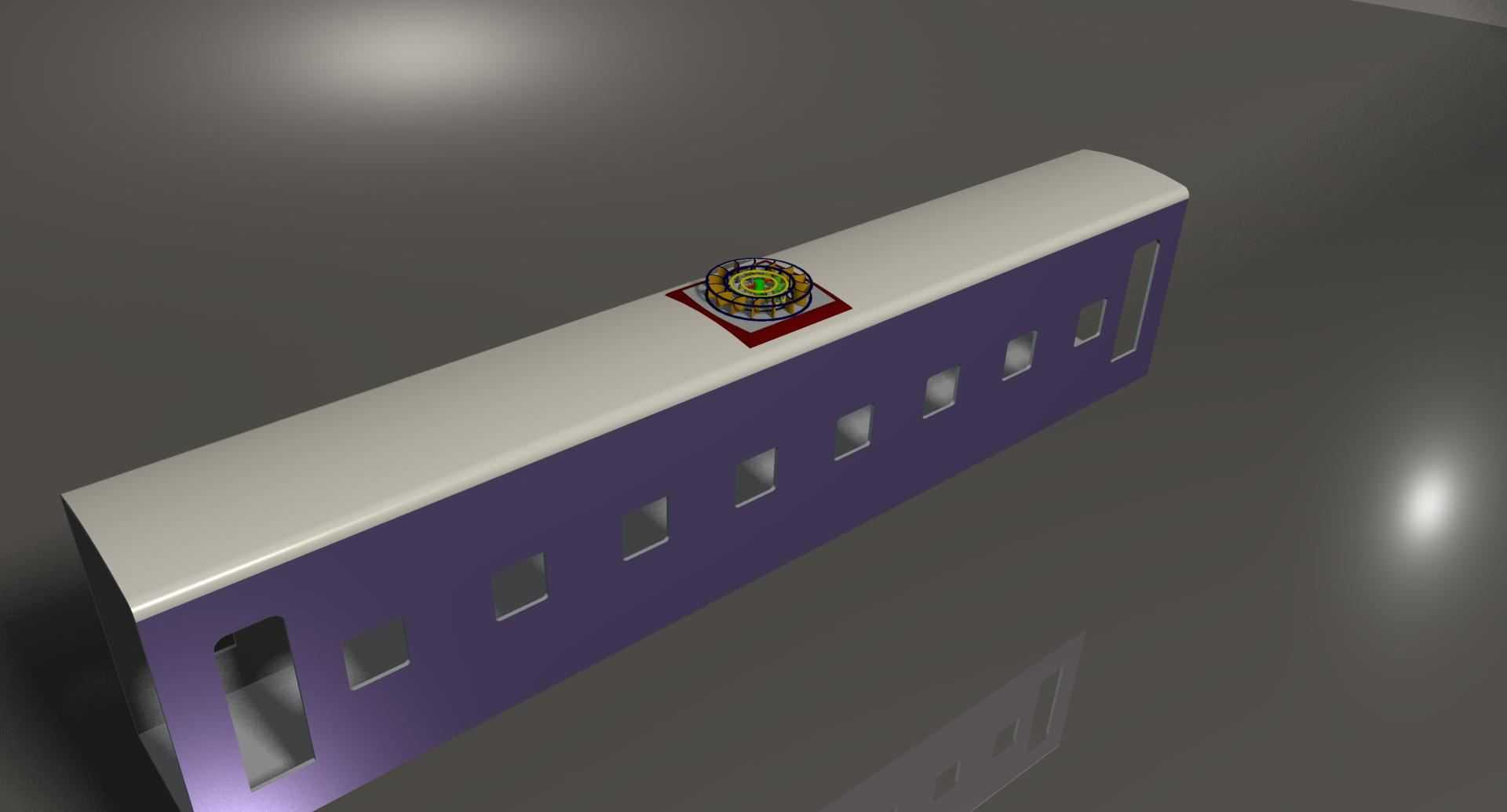

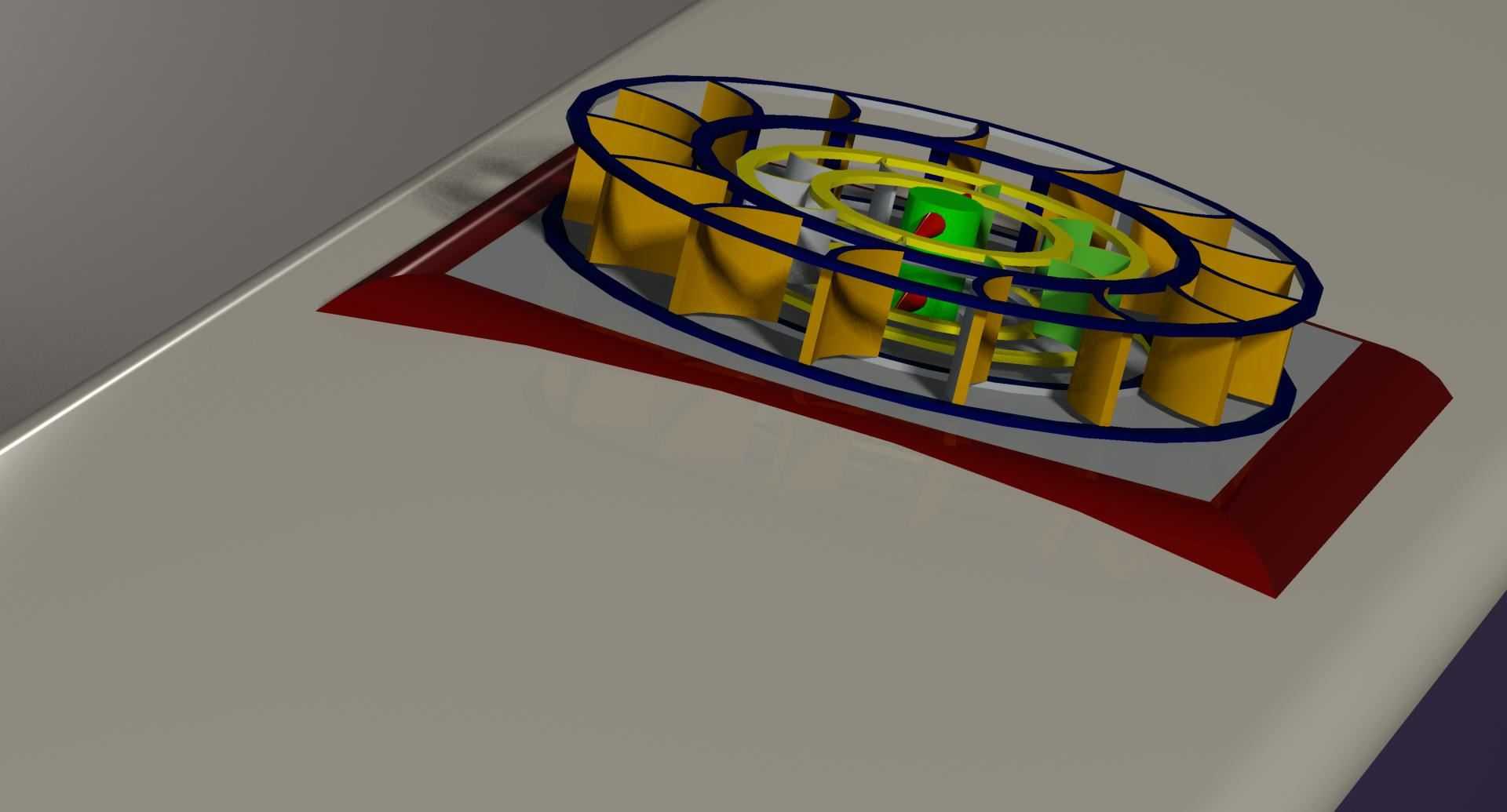

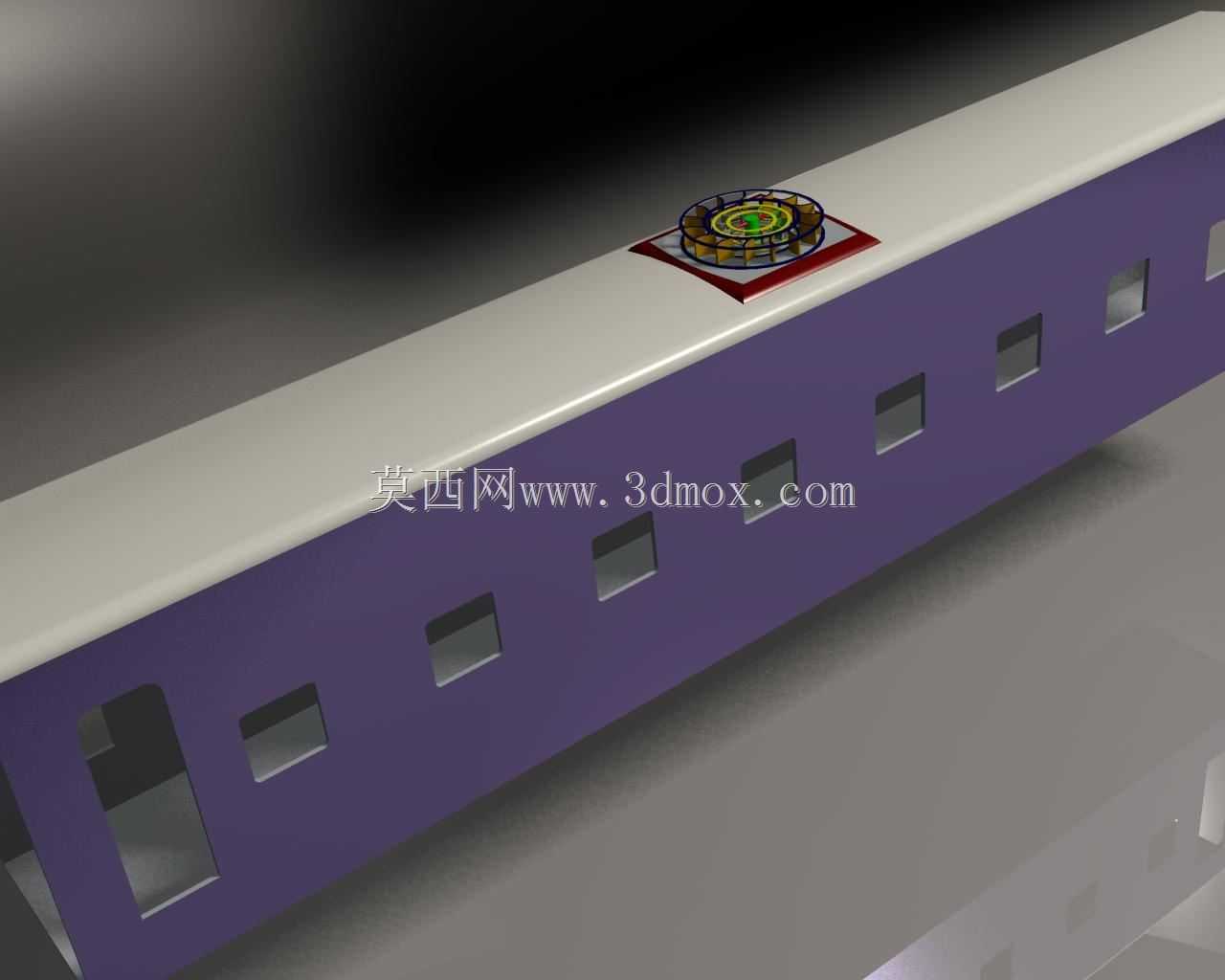

该装置面向轨道交通领域的余能回收场景设计，核心用途是捕捉列车运行过程中产生的气流动能，将其转化为电能补充车载辅助供电系统，可降低列车对接触网供电的依赖度，适配非电气化区间的临时供电需求。整体采用环形轮式涡轮布局，涡轮叶片沿圆周均匀排布，叶片采用曲面翼型设计，可在不同来流角度下保持较高的风能捕获效率，叶片根部与环形轮毂做一体化过渡连接，减少气流在叶根位置的紊流损失，同时提升结构抗振强度，适配列车运行时的高频振动工况。涡轮内侧设置多层环形导流结构，可将进入涡轮的气流做整流处理，引导气流以最优攻角冲击叶片，避免气流在涡轮内部形成乱流造成能量损耗，导流环之间通过径向支撑筋连接，支撑筋做流线型修型，降低自身风阻。装置中心区域为发电模组安装位，预留了标准的电机安装接口与走线空间，发电模组与涡轮主轴通过直连结构传动，省去中间变速环节，减少传动过程的机械损耗。安装边界方面，装置整体为扁平环形结构，可嵌入列车车体底部或车顶的预留安装槽内，安装法兰沿涡轮外圈均匀布置，安装孔位适配现有车载设备的通用安装间距，无需对车体结构做大规模改造即可完成加装。设计过程中优先考虑了运行可靠性，所有外露结构件均做圆角过渡处理，避免列车高速运行时产生尖锐边角的风噪，同时减少气流中裹挟的杂物对结构的冲击损伤，涡轮外圈设置防护边框，可阻挡大尺寸异物进入涡轮流道，防止叶片被打坏。该装置的气流入口做渐扩式设计，可扩大气流捕获范围，出口做渐缩式设计，加快气流排出速度，减少尾流对后续流场的干扰，整体流道经过多次仿真优化，在列车运行时速80-160公里区间内可保持稳定的发电效率，输出的电能经过整流调压后可直接接入车载辅助供电回路，为车厢照明、车载传感器等低功耗设备供电，也可存入车载储能电池备用。
