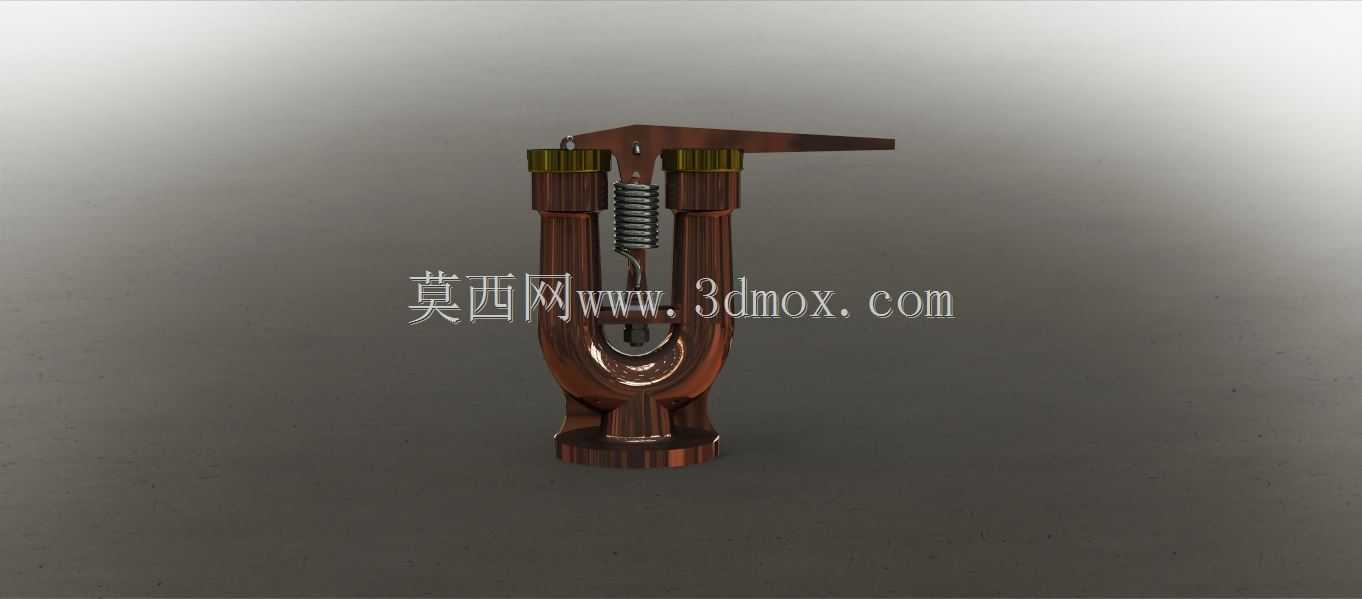

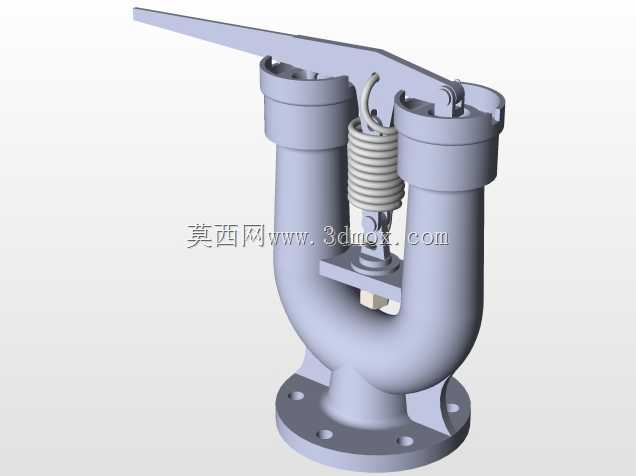

兰博姆杠杆式锅炉安全阀结构设计

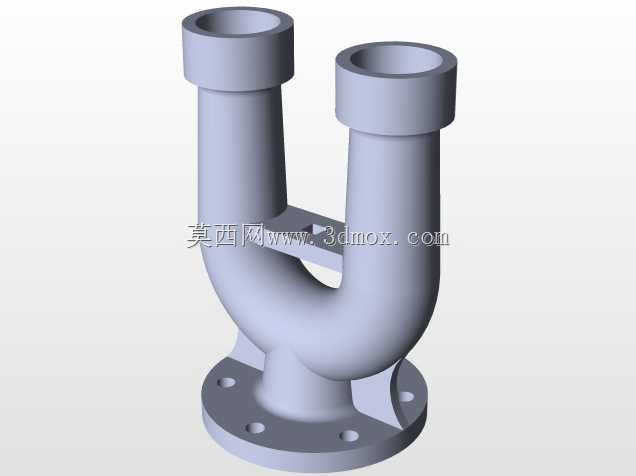

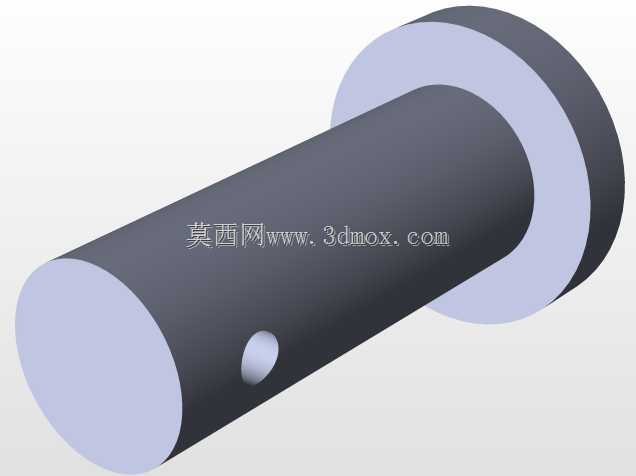

在工业锅炉、承压蒸汽管网以及带压流体输送系统中，超压泄放是保障系统运行安全的核心环节，这类杠杆式安全阀正是针对中低压承压场景开发的机械式泄放部件，无需外接电源或气动控制源，完全依靠机械结构实现压力阈值的触发与复位，在断电、控制信号失效的极端工况下仍能可靠动作，是承压系统最后一道安全屏障的核心组成。从结构设计逻辑来看，该阀采用经典的杠杆重锤加载原理，通过杠杆臂的力矩平衡来设定阀瓣的密封压紧力，相比弹簧式安全阀，其加载力不会随阀瓣开启行程变化出现明显衰减，泄放过程中阀瓣的开启高度更稳定，能够在超压阈值点快速达到全启状态，短时间内泄放多余介质，避免系统压力持续攀升引发安全事故。阀体采用下进上出的流道结构，入口端为标准法兰连接结构，可直接对接锅炉汽包顶部、蒸汽分汽缸出口或者承压管道的预留接口，安装时需保证阀杆处于垂直状态，避免杠杆偏载导致的启闭卡涩问题；两个立柱支撑起上部的杠杆铰接支点，铰接部位采用耐磨销轴配合衬套结构，减少长期动作带来的磨损量，保证压力设定值的长期稳定性，阀瓣与阀座的密封面采用堆焊硬质合金的设计，能够耐受高温蒸汽的冲蚀，减少长期启闭过程中的密封面损伤，降低内漏风险。设计过程中重点考虑了安装边界的适配性，阀体入口法兰的螺栓孔距、密封面尺寸均匹配常用的中低压管道法兰标准，无需额外制作过渡连接件即可完成现场安装，杠杆臂的末端预留了重锤安装调节位，现场安装后可根据实际系统的工作压力要求，调整重锤在杠杆臂上的位置来校准开启压力，校准过程无需拆解阀体，仅通过锁定重锤的固定螺栓即可完成参数调整，大幅降低现场运维的操作难度。从实际应用场景来看，这类安全阀广泛适配额定压力在1.6MPa以下的蒸汽锅炉、热水锅炉以及小型承压储液罐，在民用供热锅炉房、工业生产供汽系统、小型化工承压反应装置中都有大量应用，其纯机械结构的特性使其对使用环境的适应性极强，在多粉尘、高湿度、存在电磁干扰的工业现场，不会出现电子类泄压装置的信号失真、元件失效问题，日常运维仅需定期检查杠杆铰接部位的润滑状态、密封面的泄漏情况即可，维护成本远低于电控类泄压装置。结构建模过程中，对阀瓣的升程限位结构做了优化，在杠杆下方设置了可调节的限位螺栓，避免阀瓣开启过高导致的杠杆偏摆超程，同时在阀瓣导向部位设置了足够长度的导向段，保证阀瓣启闭过程中始终与阀座保持同轴度，避免单侧密封面偏磨导致的密封失效；阀体的流道做了圆弧过渡处理，减少介质泄放过程中的流阻，降低高速介质对阀体内壁的冲蚀，延长阀体的整体使用寿命。
