直列六缸发动机曲轴结构三维数模

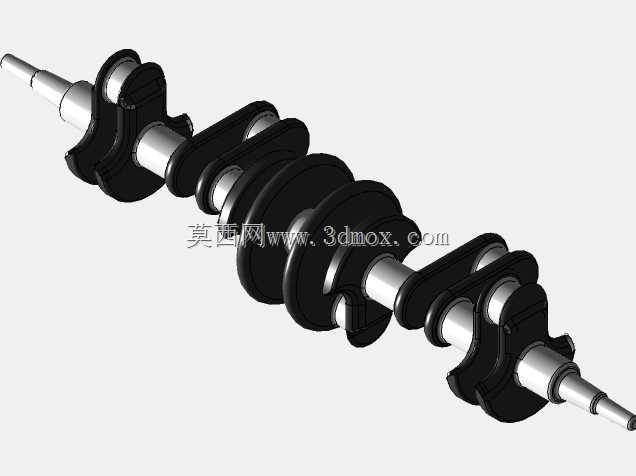

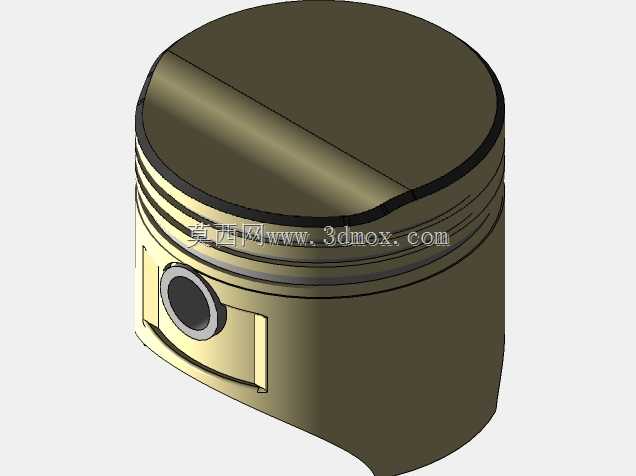

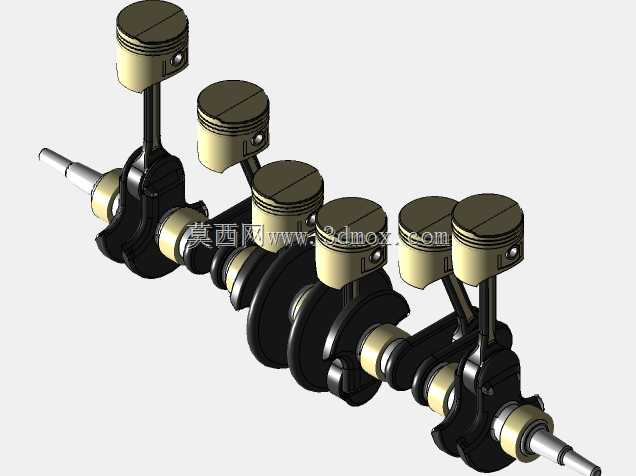

在商用车动力总成、大排量乘用车辆以及固定式工业发电机组的内燃机开发环节中，曲轴作为核心动力输出部件，其结构设计直接决定整机的运转平顺性、疲劳寿命与NVH表现。这款直列六缸机型配套的曲轴，采用全支撑主轴颈布局，相邻曲拐按照120度夹角均匀排布，从根源上抵消直列六缸机型的一阶、二阶往复惯性力，无需额外加装平衡轴即可实现优异的运转平稳性，适配长里程高负荷的持续运转工况。从结构设计逻辑来看，该曲轴的主轴颈与连杆轴颈均采用空心结构设计，在保证轴颈抗弯、抗扭截面模量满足设计要求的前提下，有效降低曲轴整体转动惯量，减少发动机启动阶段的阻力矩，同时为曲轴内部的压力润滑油道预留布置空间，润滑油可通过主轴颈油道直达连杆轴颈表面，在高转速工况下形成稳定的动压油膜，避免轴颈与轴瓦出现干摩擦失效。曲轴两端的安装边界经过精准匹配，前端预留正时齿轮、减振皮带轮的安装定位轴颈与键槽，可精准对接前端轮系驱动配气机构、冷却水泵与发电机等附件；后端设置法兰盘与定位止口，用于固定飞轮总成与曲轴后油封座，保证动力输出端的同轴度，避免运转过程中出现油封偏磨漏油、飞轮抖动的问题。曲轴的曲柄臂采用优化后的椭圆形过渡截面，在轴颈与曲柄臂的连接位置设计有大圆角滚压强化结构，可有效分散曲轴做功冲程中承受的交变弯曲应力，避免应力集中导致的曲柄断裂失效，平衡块与曲柄臂采用一体化锻造结构，按照各曲拐的不平衡量精准设计平衡块的外形与配重，在曲轴动平衡工序中可减少去重量，提升生产加工效率。在实际装配场景中，该曲轴的各主轴颈直径、连杆轴颈宽度以及轴向定位间隙均严格匹配对应机型的缸体主轴承座、连杆大端轴承孔的尺寸公差，安装时无需额外修配即可满足配合间隙要求，可直接用于动力总成的虚拟装配验证、运动干涉检查以及曲轴系动力学仿真分析，帮助结构工程师在开发阶段提前识别轴系共振、油道对齐偏差、运动件干涉等潜在问题，缩短内燃机动力总成的开发验证周期。
