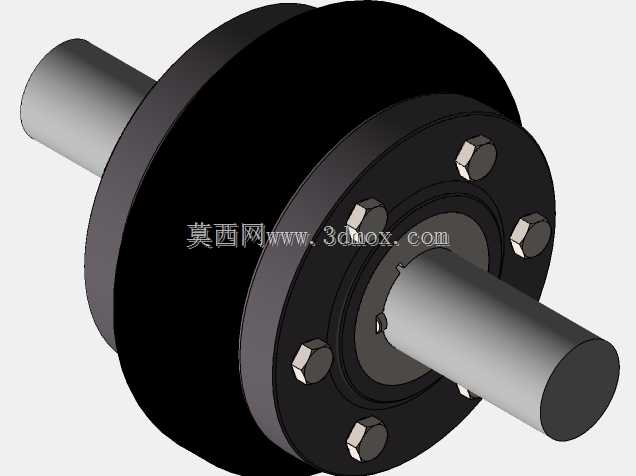

H型轮胎式挠性联轴器结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:261147
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计
  • H型轮胎式挠性联轴器结构设计

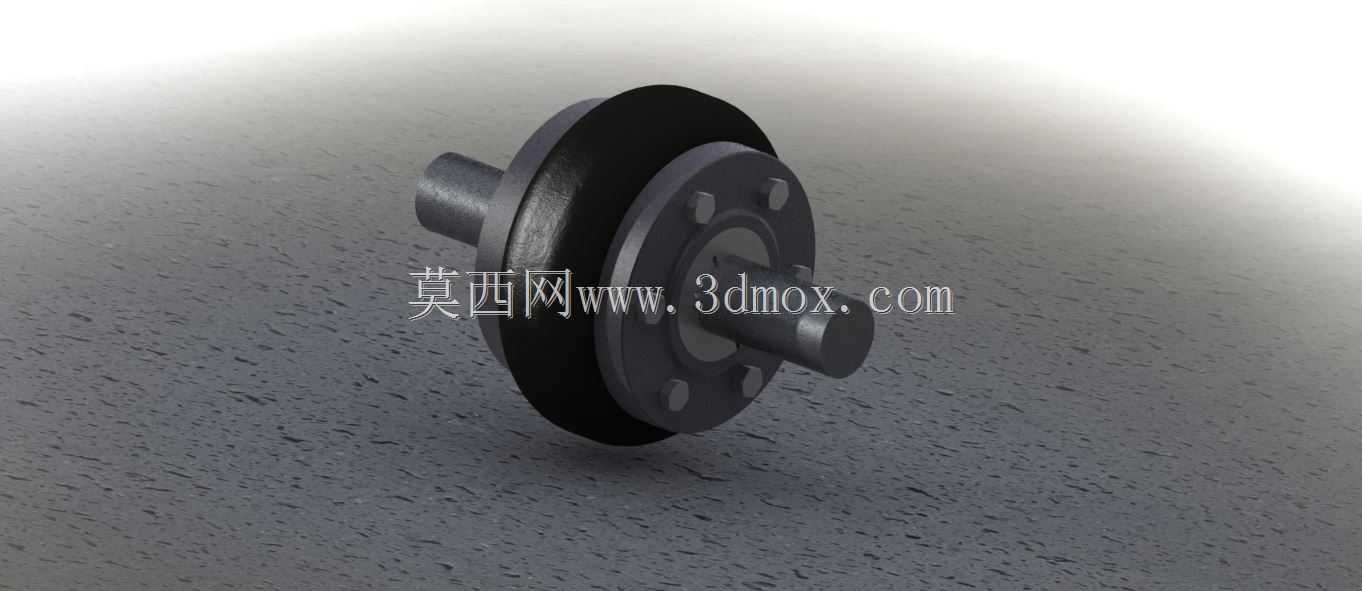

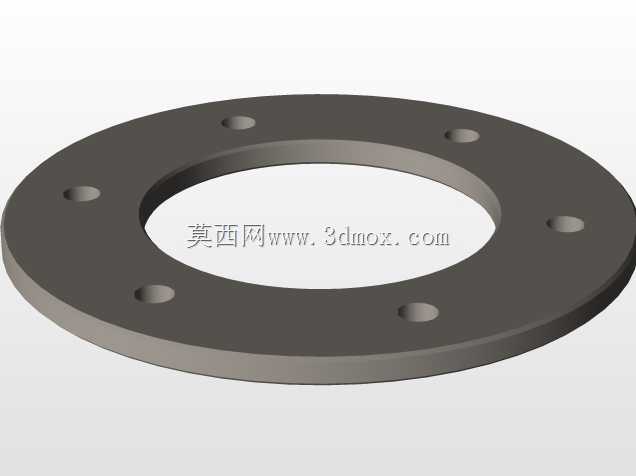

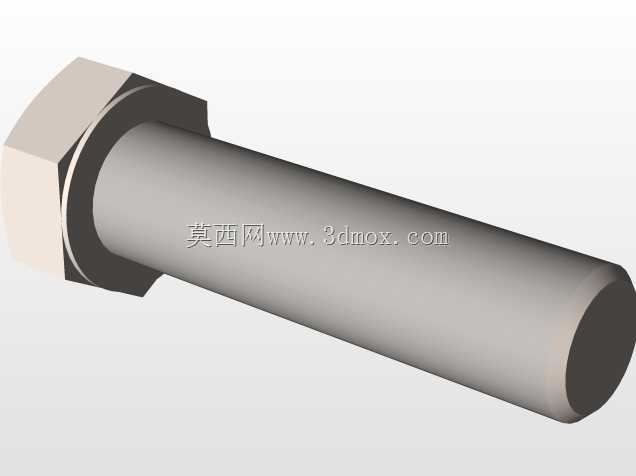

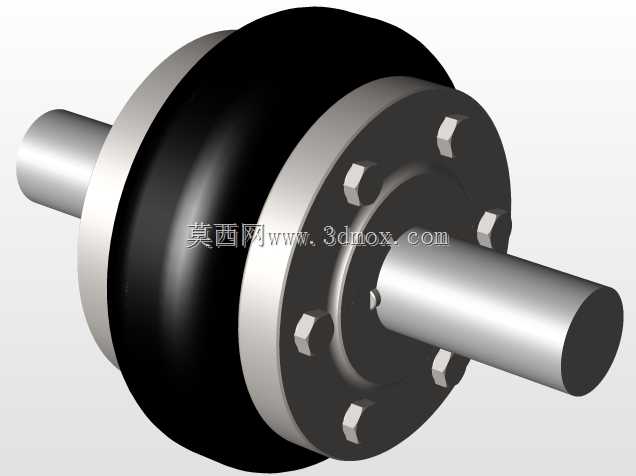

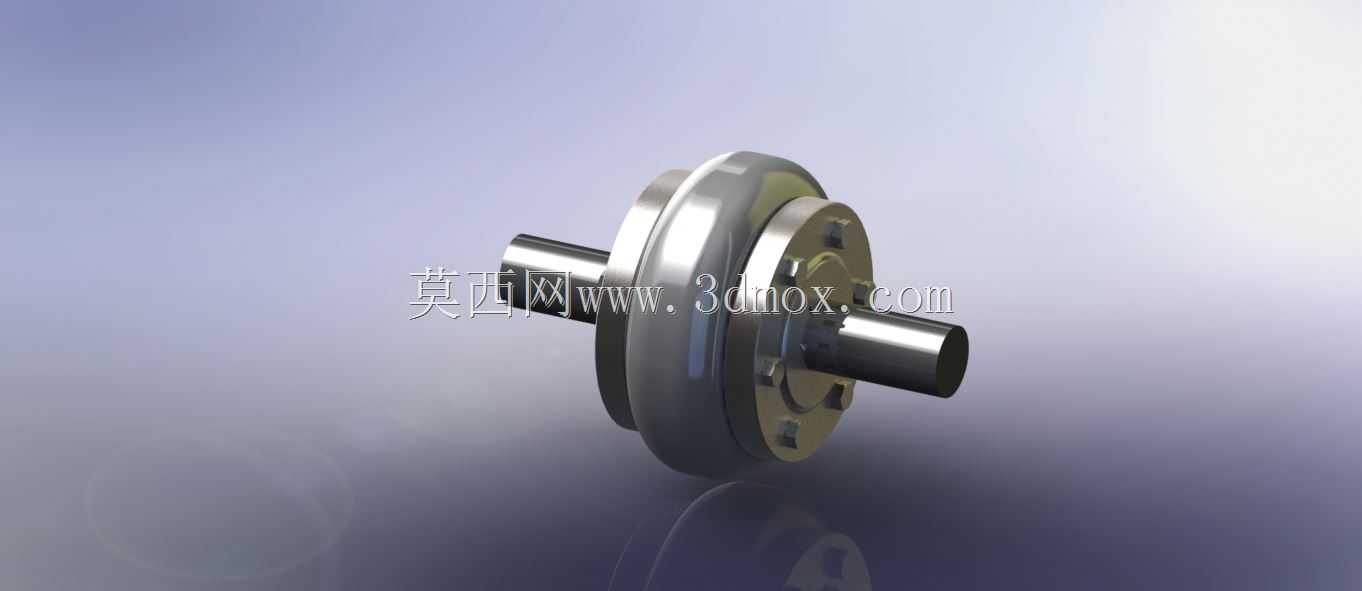

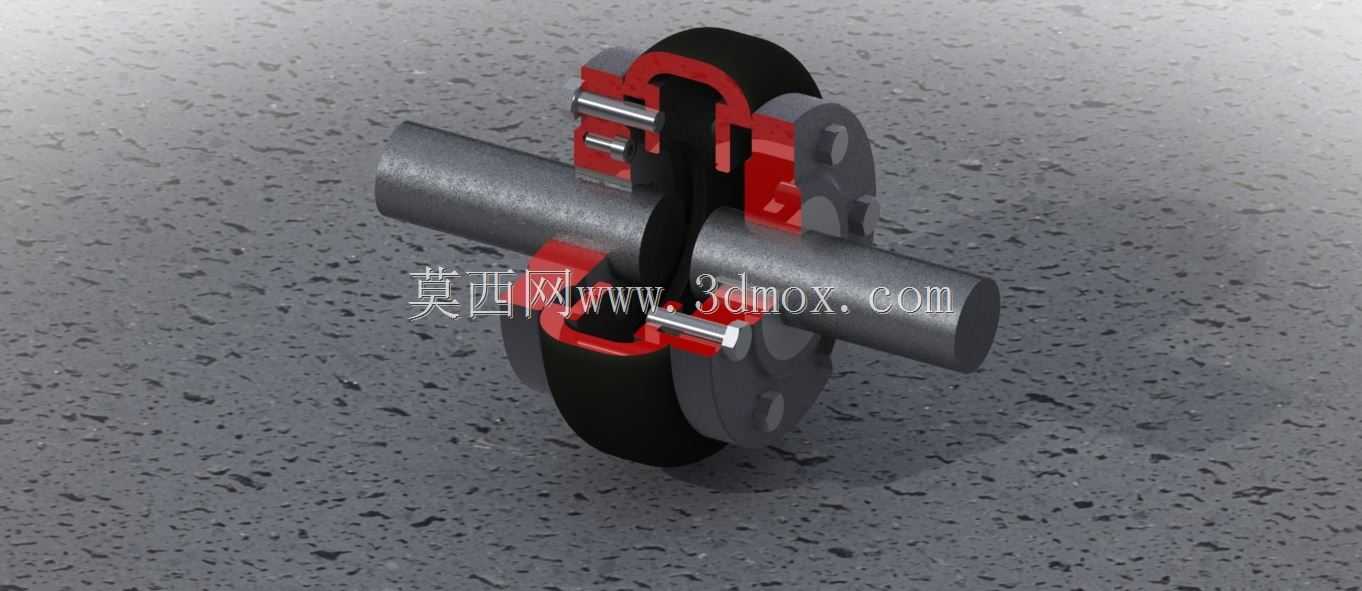

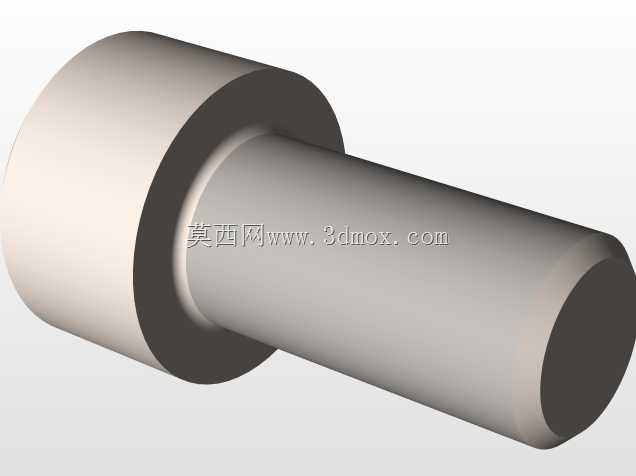

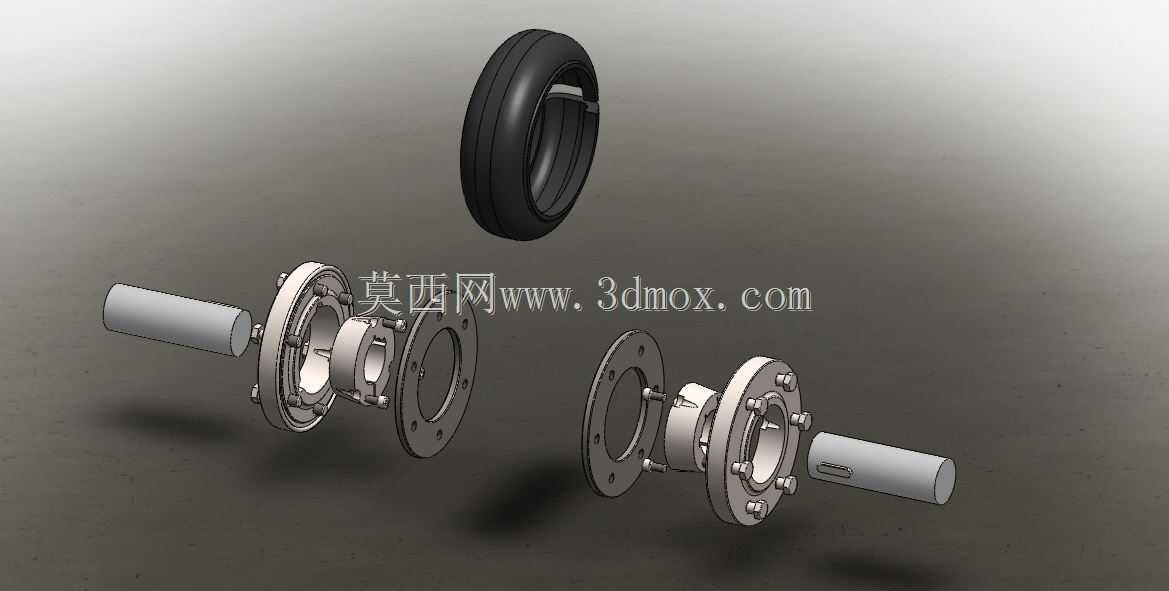

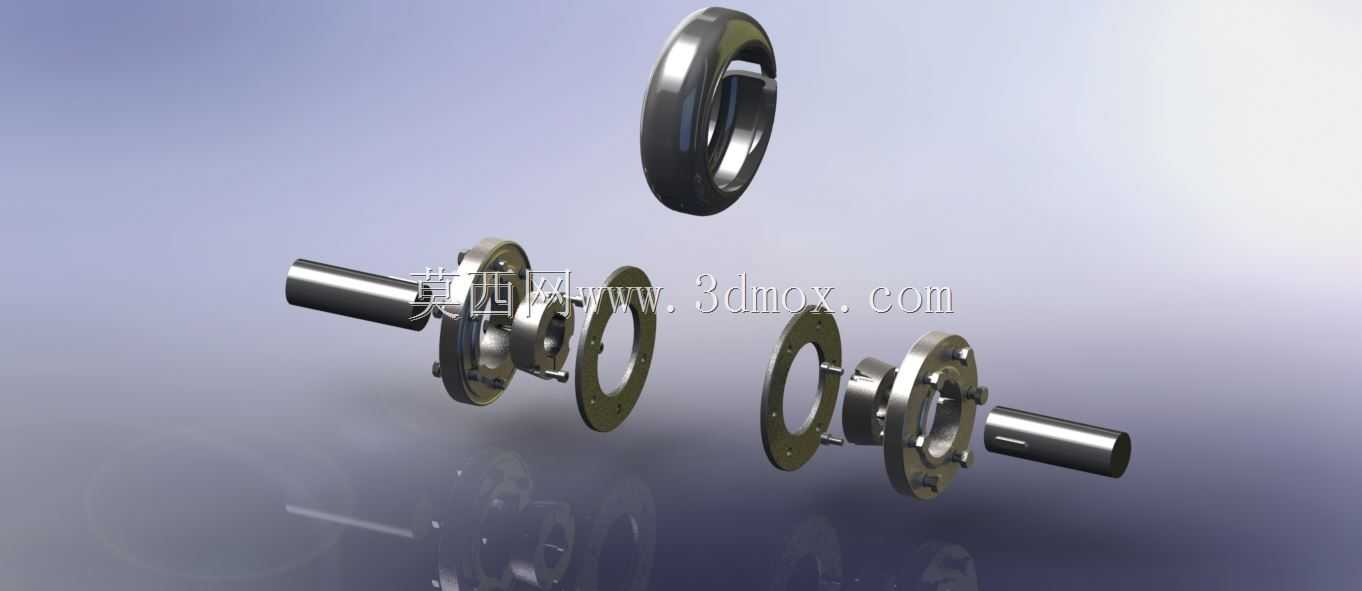

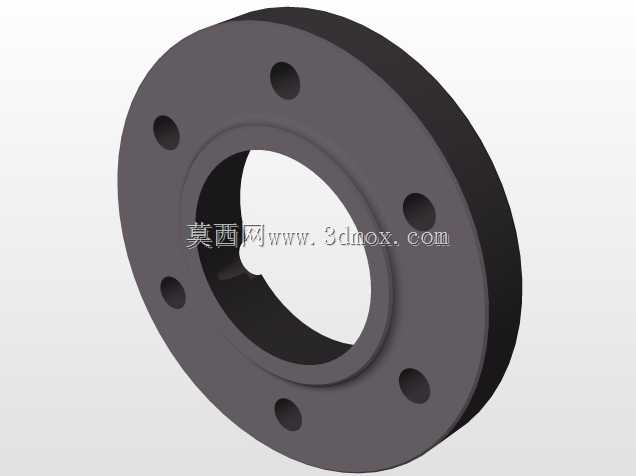

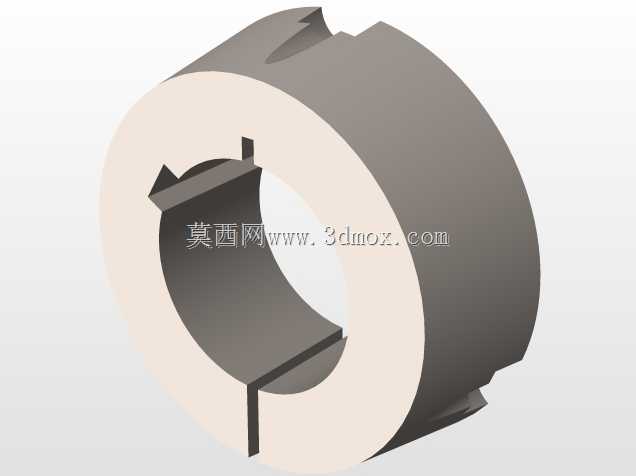

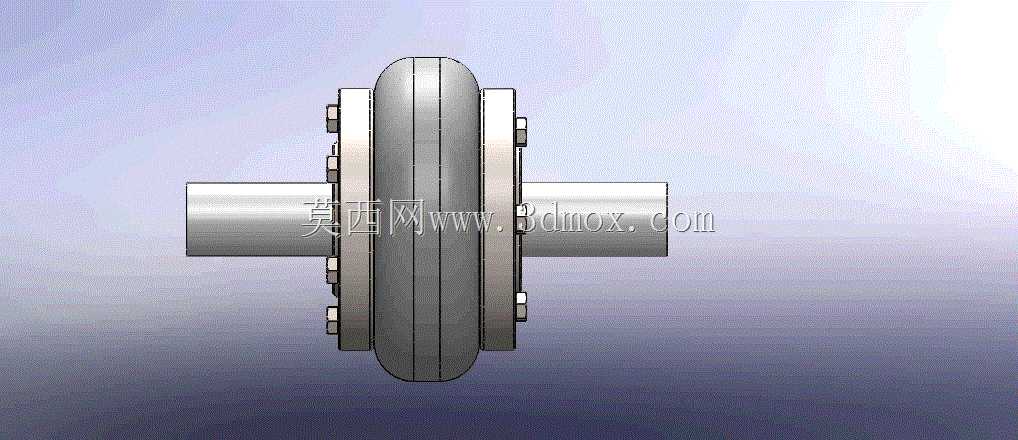

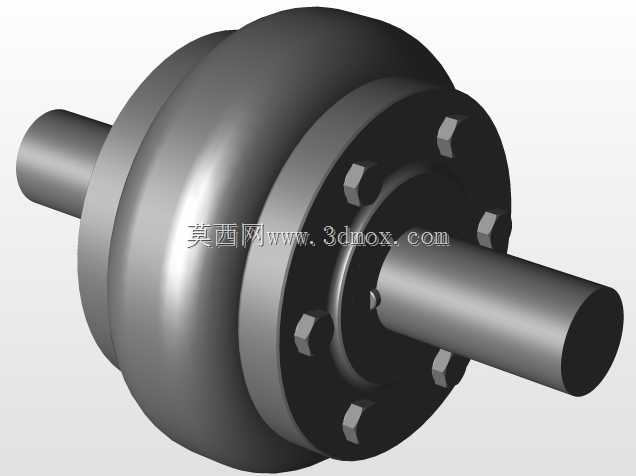

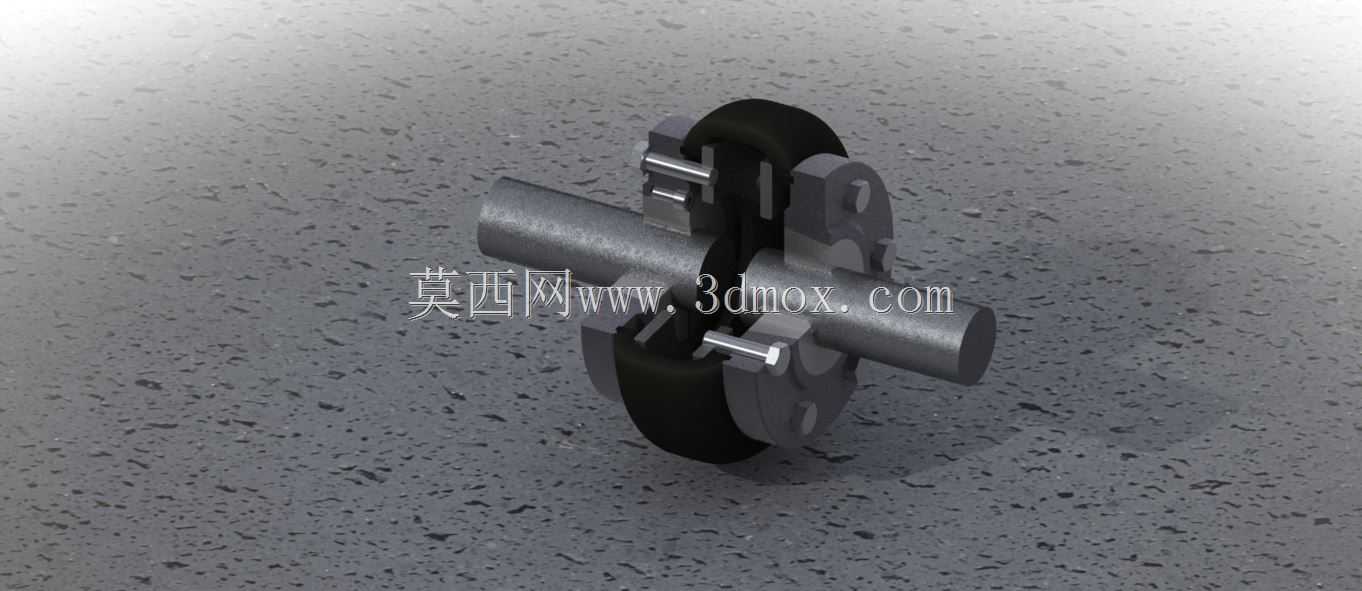

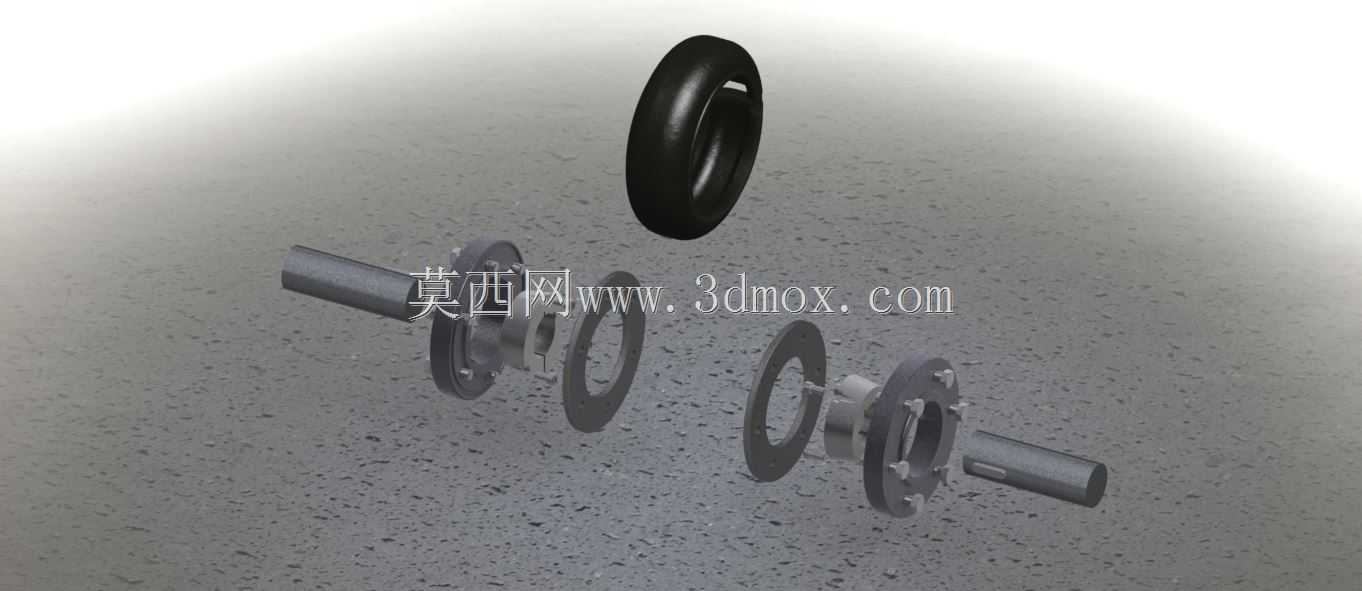

在带连续负载、存在小幅安装对中偏差的两平行轴传动场景中,这类H型轮胎联轴器的适配性远高于刚性联轴结构,日常多见于输送线驱动端、中小型风机组、轻工包装设备的动力传输环节,能在不额外增加调心辅助结构的前提下,抵消轴系运行中因基座沉降、轴承游隙变化带来的角向、径向小幅度偏移,避免硬连接状态下的轴系憋劲、轴承异常磨损问题。从结构逻辑上看,该联轴器以特制橡胶轮胎环作为核心挠性传力元件,轮胎环两侧通过压紧法兰与两端轴毂连接,区别于传统凸缘联轴器的硬接触传力,橡胶材质本身自带的阻尼特性,还能吸收传动过程中的小幅振动,降低启动瞬间的冲击载荷对后端负载的影响。两端轴毂采用锥形衬套锁紧结构,安装时无需在轴端加工高精度键槽,也能通过锥面过盈配合传递额定扭矩,这种设计一方面降低了配套轴的加工精度要求,另一方面也解决了长期运行后键槽磨损产生传动间隙的问题,拆装维护时只需松开锁紧螺栓即可完成拆卸,无需借助拉马等专用工装对轴毂进行硬拉拔,能有效避免拆卸过程中对轴表面、轴承位的损伤。从安装边界来看,该款联轴器的径向尺寸略大于同扭矩规格的弹性套柱销联轴器,选型时需要预留足够的径向安装空间,避免与周边护罩、机架结构产生干涉;轴向安装时需要控制两端轴的插入深度,预留出轮胎环受挤压变形的轴向余量,不能将两端轴毂顶死,否则会抵消挠性元件的补偿能力,失去偏差补偿的作用。建模过程中,轮胎环的曲面弧度、锥衬套的锥度配合公差、法兰连接孔的位置度都按照实际传动件的装配逻辑做了还原,压紧法兰与轮胎环的贴合面做了防滑压纹设计,能避免大扭矩传递时轮胎环与法兰之间出现打滑空转的问题;轴毂内孔与锥衬套的配合面做了锥度匹配,装配后锥面完全贴合,保证锁紧力均匀分布在整个接触面上,不会出现局部应力集中导致衬套开裂的情况。实际选型应用时,需要根据轴系传递的额定扭矩、最高转速、允许偏差范围匹配对应规格的轮胎环硬度,负载波动大的工况可选用硬度稍低的橡胶材质,提升缓冲吸振能力;转速较高、安装对中精度较好的工况可选用硬度稍高的材质,减少传动过程中的扭转角,提升传动精度。日常运维中,只需定期检查轮胎环的橡胶老化情况、法兰螺栓的锁紧力矩即可,无需频繁加注润滑脂,相比齿式联轴器维护成本更低,适合在多尘、有轻微腐蚀的工业环境下长期使用。
