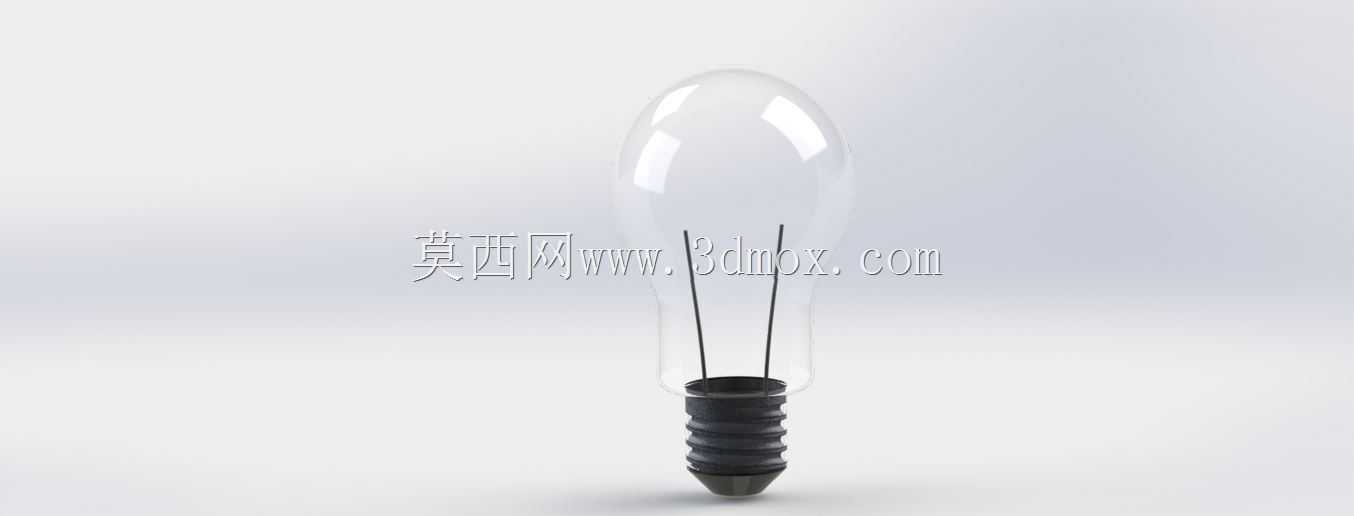

螺口式白炽电灯泡结构三维建模作品

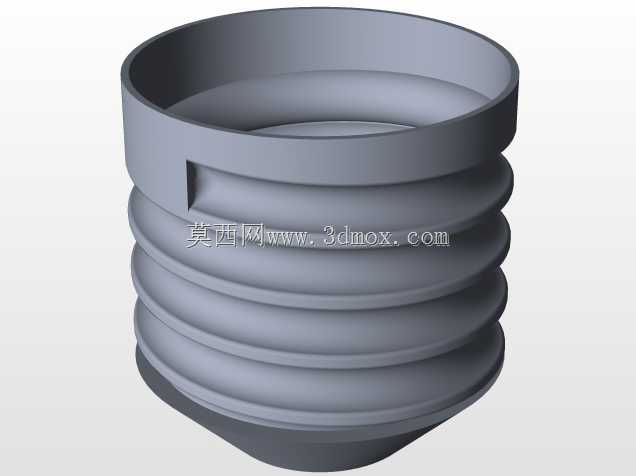

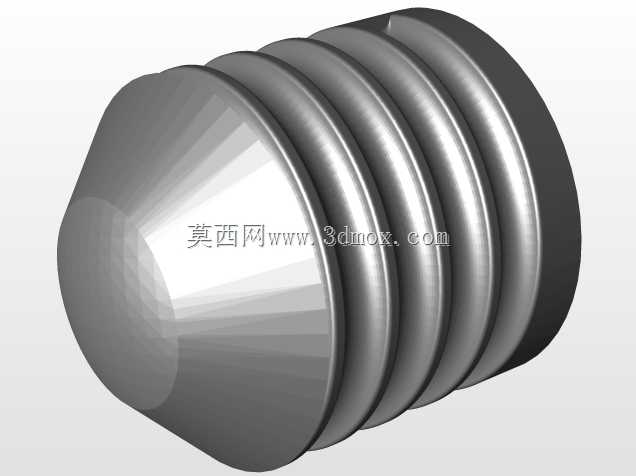

日常照明场景里，螺口白炽灯泡是最常见的电光源部件，不管是民用住宅的室内照明、工业厂房的临时检修照明，还是老旧设备的配套指示光源，都能见到这类结构的身影。做这个模型的时候，首先要还原实际产品的装配逻辑，整个部件分为玻璃泡壳、内部灯丝支架、螺口灯头三个核心部分，各部分的配合边界要完全匹配实物的安装公差要求。玻璃泡壳采用吹制成型的薄壁回转结构，泡壳整体为梨形轮廓，最大直径位置在泡身中部，从最大直径处向上逐步收窄形成封接尖顶，向下收窄后和灯头的金属壳体做压合封接，建模时要注意泡壳壁厚的均匀性，实际生产中玻璃壁厚通常控制在0.5-0.8mm区间，过薄容易在运输安装过程中碎裂，过厚则会增加透光损耗同时提升材料成本。内部的灯丝组件由两根金属导丝支撑钨丝构成，导丝从泡壳封接位置穿入，下端和灯头内部的绝缘触点、金属螺套分别导通，建模时要还原导丝的弯折角度，钨丝采用螺旋绕制结构，要注意螺旋的节距和整体长度匹配实际发光功率对应的灯丝参数，避免出现结构比例失真。螺口灯头采用金属冲压成型的螺纹结构，螺纹规格匹配通用的E27灯座标准，螺纹的牙型、螺距都要符合国标安装尺寸要求，保证模型导入装配环境后可以直接和标准灯座完成配合模拟，灯头下端的绝缘部分采用电木材质，中心设置圆形导电触点，触点和金属螺套之间的绝缘间隙要符合电气安全距离要求，避免出现爬电距离不足的结构问题。建模过程中优先采用回转特征构建泡壳和灯头的主体轮廓，灯丝部分采用扫描特征还原螺旋结构，各部件的装配基准统一以灯头的中心轴线为定位基准，保证整体同轴度符合实际产品的装配要求，导入装配环境后不需要额外调整基准就可以直接用于照明产品的结构验证、场景渲染或者教学演示。这类模型在做室内照明方案的场景搭建、老式电器的结构复原、电工教学的演示素材制作时都可以直接调用，结构细节完全还原实物的装配关系，不会出现和实际安装尺寸冲突的问题。
