撬装集成式摩尔泵组管路结构设计

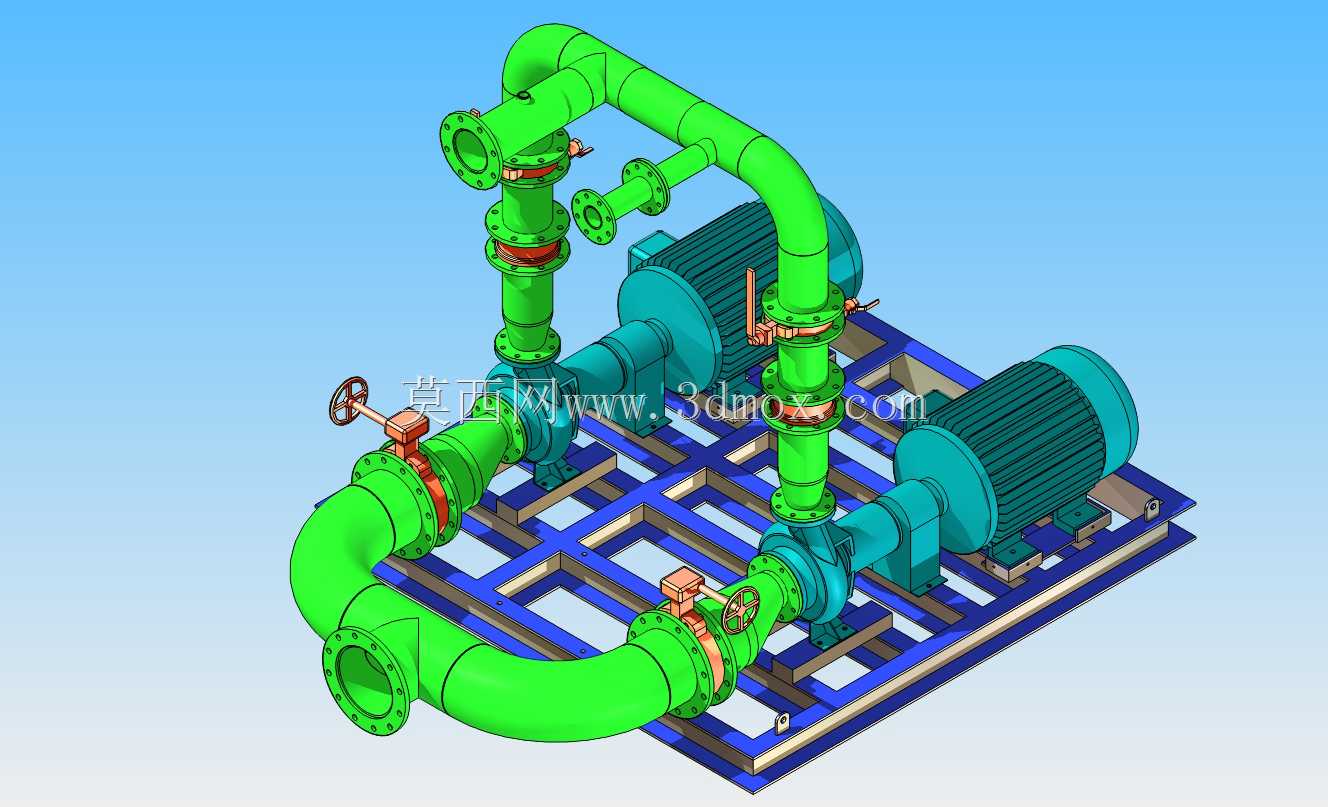

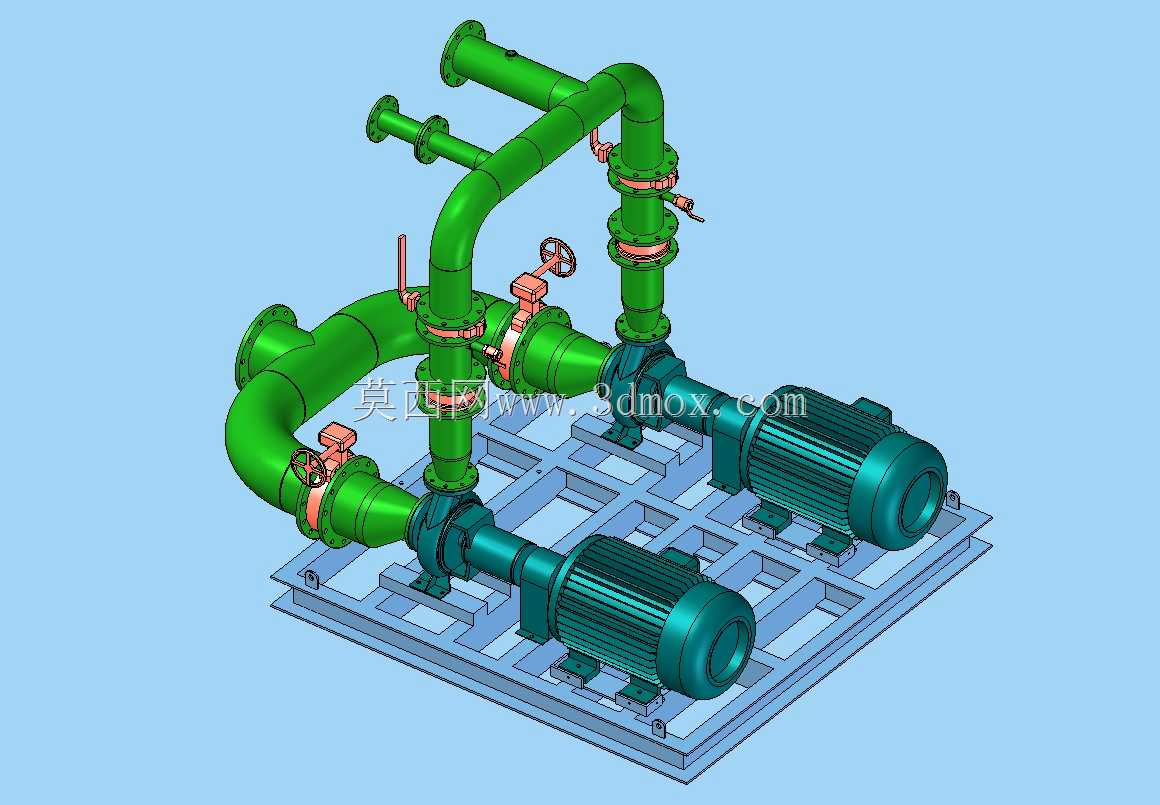

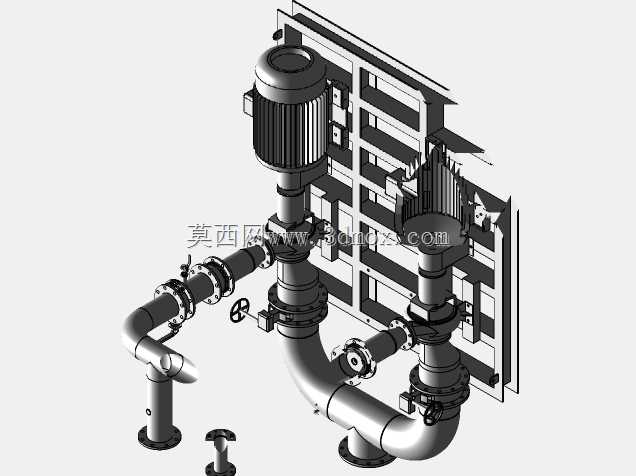

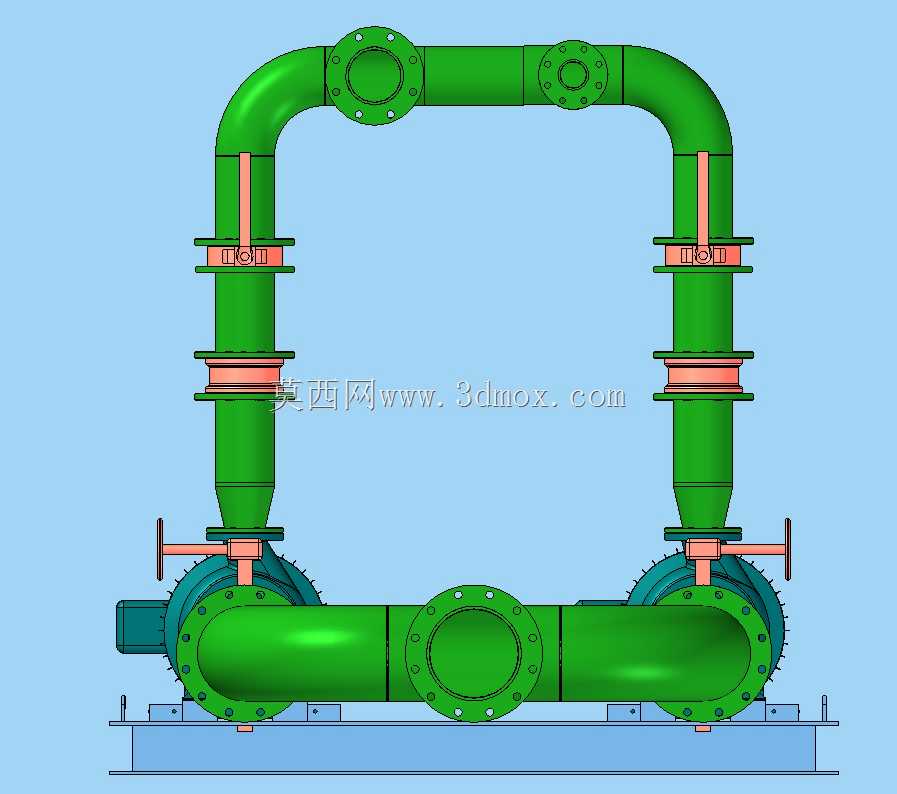

在油气集输、化工介质转运、厂区公用工程流体分配场景中，撬装式泵组的应用占比逐年提升，这类集成化设备无需现场逐一组装管路、泵体与支架，到场后仅需对接进出口主管与动力线缆即可投用，大幅压缩现场施工周期，也降低了现场管路装配的错漏风险。这套摩尔泵撬块总成的设计，核心围绕紧凑集成与运维便利性展开，整体采用框架式安装底座作为承载主体，所有泵体、管路、阀件均固定在同一撬装框架上，框架预留了标准叉车孔与吊装点位，满足车间转运、现场就位的通用装卸需求。从结构布局来看，驱动电机与泵体采用直联同轴安装，减少了传动环节的功率损耗，泵体进出口的管路走向做了圆弧过渡处理，避免直角弯头带来的流体阻力突增，管路上配置的手动截止阀布置在人员站立操作可达的高度区间，无需登高或俯身即可完成启闭操作，阀件与法兰的对接位置预留了足够的扳手操作空间，后期更换密封件、拆解阀件时不会被周边结构干涉。设计过程中优先考虑了安装边界的控制，整体撬块的外轮廓尺寸适配标准集装箱运输尺寸，无需超限运输审批即可完成跨区域转运，框架背部的安装板可直接固定在厂区设备基础或墙体支架上，进出口法兰的端面高度、螺栓孔距均匹配通用工业管路的对接标准，无需额外制作转换接头即可完成现场管路对接。管路支撑点的设置避开了泵体的振动传递路径，在泵体进出口位置设置了软连接过渡结构，减少泵体运行时的振动沿管路传递到远端管网，管路上的仪表安装接口预留了标准内螺纹，可直接加装压力、流量检测元件，无需后期在管路上开孔焊接。撬块上的所有管路排布遵循横平竖直的排布原则，同时兼顾流体流向的顺畅性，排污口设置在整套撬块的管路最低点，停机检修时可排空管内残留介质，避免积液冻堵或介质沉积堵塞管路。电机的安装位置预留了散热空间，周边没有遮挡通风路径的结构，保证电机长时间运行时的散热效率，接线盒的朝向统一朝向撬块的操作侧，方便电气接线与后期线路检修。
