立式GLP燃气加注站设备结构设计

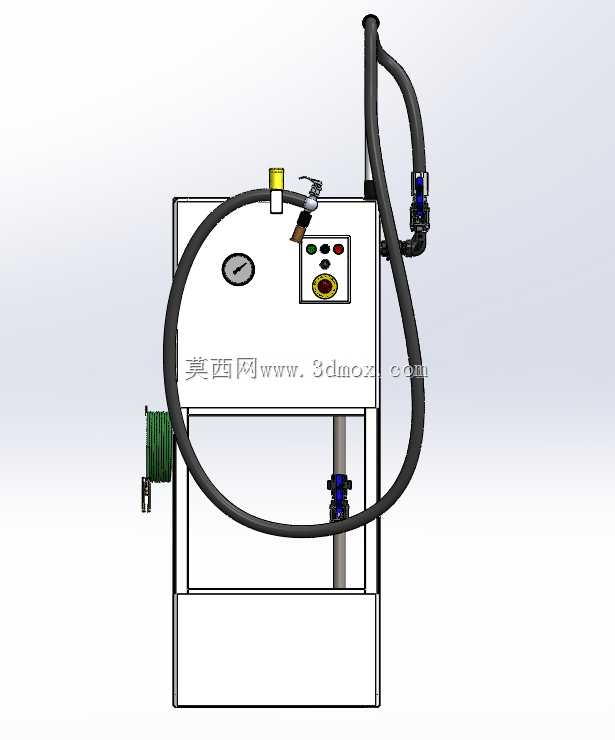

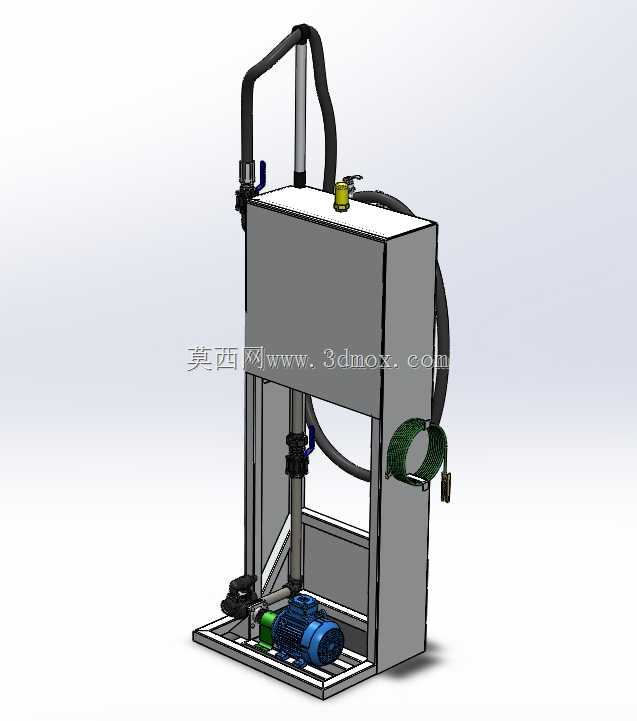

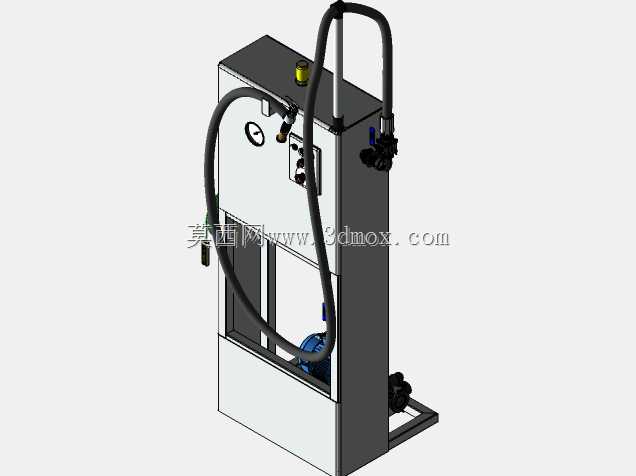

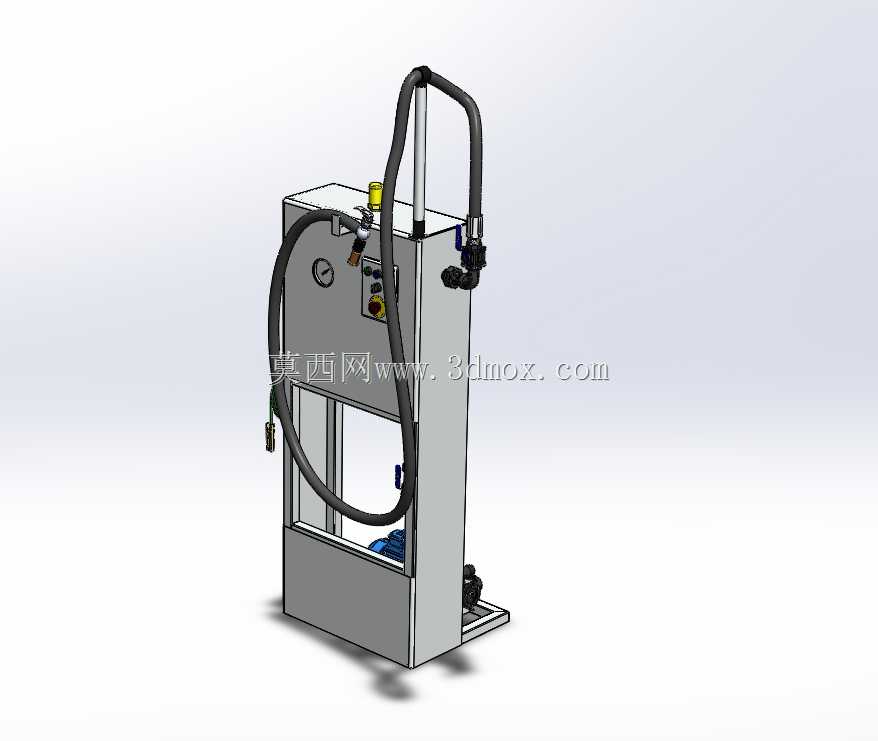

这款立式GLP燃气加注设备，主要面向小型厂区内部燃气补给、户外临时加注点位、小型商用加注站点的使用场景，适配液化石油气的定点加注作业需求，整体采用立式框架结构设计，将加注管路、控制元件、计量显示部件、操作面板全部集成在单立柱式的金属框架内，相比传统分体式加注设备，占地面积更小，安装时仅需平整硬化地面即可完成固定，无需额外搭建分体式设备间，适配场地受限的小型加注场景。设备主体框架采用矩形钢管焊接成型，底部预留地脚安装孔位，可通过膨胀螺栓直接与硬化地面固定，框架下部预留泵体安装空间，将输送泵内置在框架底部空腔内，既可以对泵体形成防护，避免外部磕碰损坏，也能缩短泵体与加注管路的连接距离，减少流体输送过程中的压损。设备正面上部集成操作面板，面板上布置压力显示表、控制按钮、紧急停止元件，操作人员站在设备正前方即可完成全部操作，无需绕设备走动查看参数，操作动线设计符合常规加注作业的操作习惯。加注管路采用硬管与柔性软管结合的布置方式，主管路沿框架立柱内侧排布，通过管卡固定在框架上，避免管路晃动产生磨损，外接加注软管采用耐高压耐燃气腐蚀的专用胶管，软管通过顶部的导向支架引出，自然垂落的长度可覆盖常规加注作业的操作范围，软管端部配套加注枪与挂置结构，闲置时可将加注枪挂置在设备侧面的枪架上，避免软管拖地沾染杂物。设备侧面布置管路接口与阀组，包含燃气进口接口、排空阀、安全阀组件，进口接口预留标准法兰连接尺寸，可直接与现场的燃气供液管路对接，阀组位置设置在操作人员伸手可及的高度，日常检修、排空作业无需攀爬设备。框架中部采用镂空设计，既可以减轻设备整体重量，也能方便观察内部管路的运行状态，出现渗漏问题时可第一时间发现，同时镂空结构也能提升设备内部的通风效果，避免燃气在密闭空腔内积聚，提升作业安全性。设备整体外形采用窄长立式布局，宽度控制在较小尺寸，可直接贴靠场地边缘安装，不会占用过多通行空间，适配场地狭长的小型加注点位，所有外露金属部件均做防锈喷涂处理，可适应户外露天放置的使用环境，控制元件的防护等级适配户外多雨、多尘的使用条件，无需额外加装防雨罩即可正常使用。
