带锯齿结构的垂直轴风力涡轮叶片设计

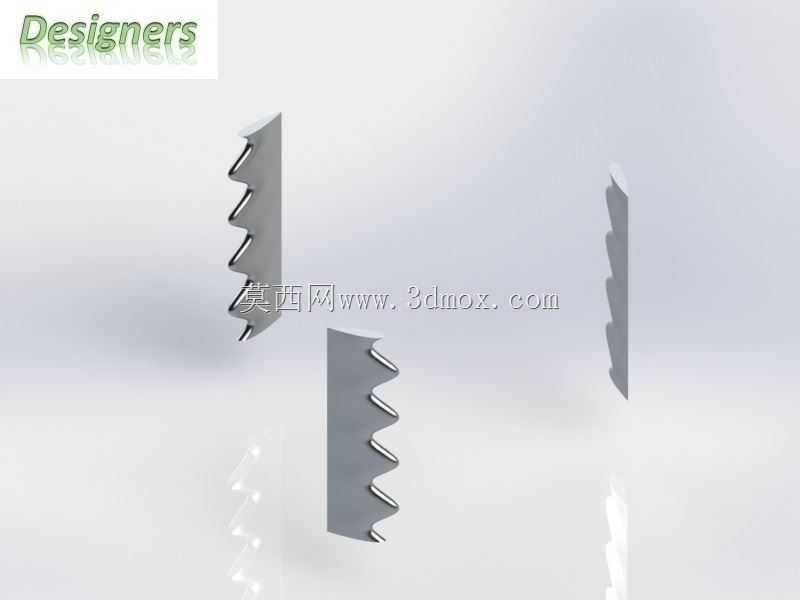

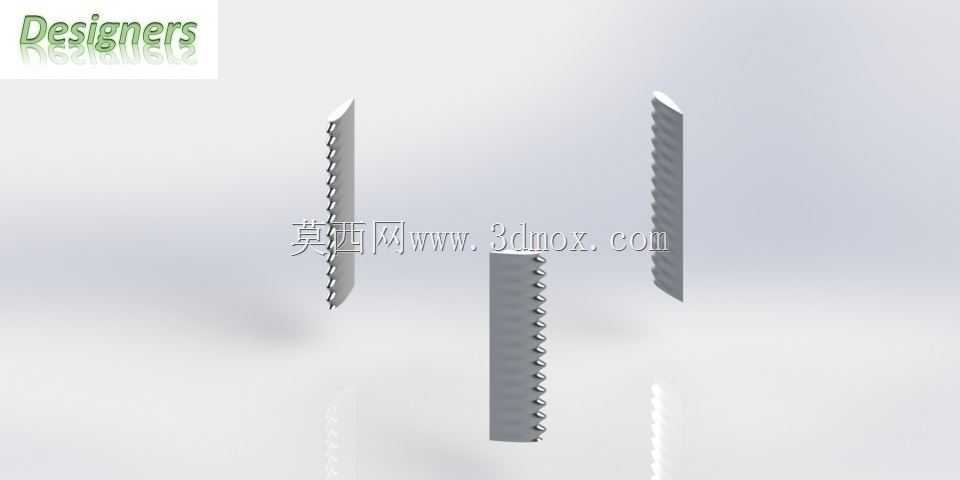

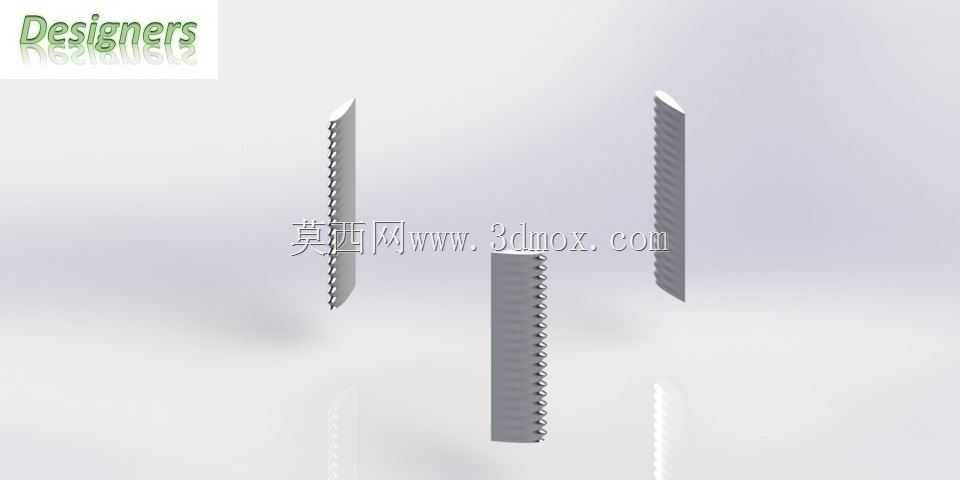

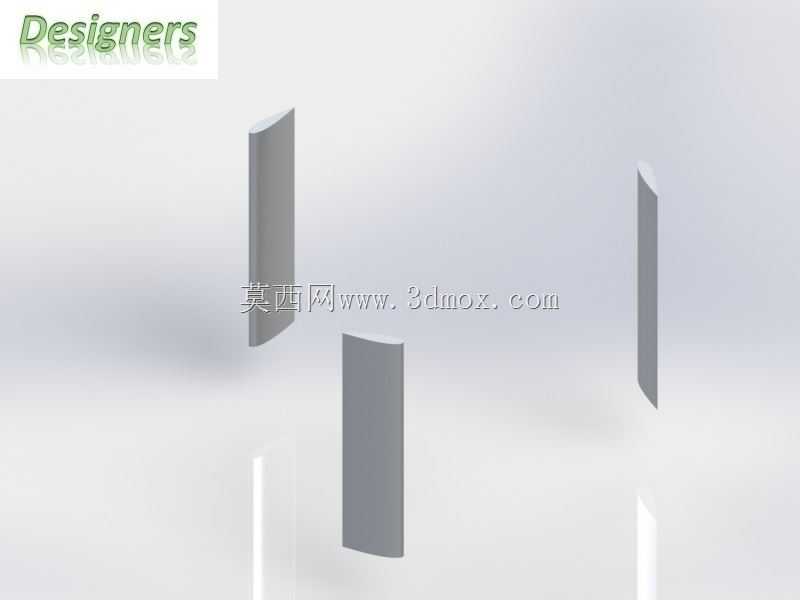

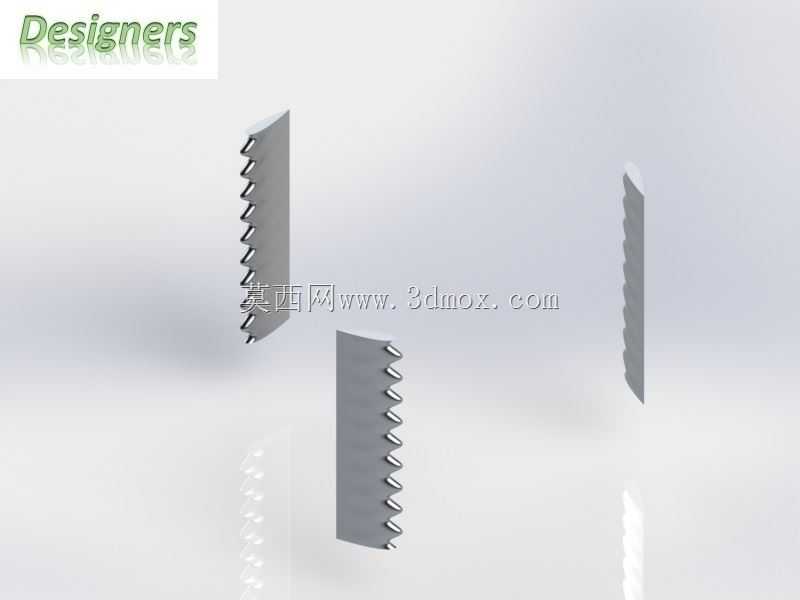

这款垂直轴风力涡轮的叶片结构，是针对低风速区域风能捕获效率不足的痛点做的改型设计，日常应用场景覆盖分布式离网供电、城市建筑楼宇附设风电系统、偏远地区小型独立供电站点这类对启动风速要求低、风向适应性要求高的风能利用场景。不同于传统水平轴风机需要对风装置才能高效捕获风能的特性，垂直轴结构本身对任意来向的风都能产生驱动力矩，不需要配套偏航系统，整体结构的运维复杂度大幅降低，适合在城市紊流风场、山地乱流区域这类风向频繁变化的环境下使用。叶片边缘做的锯齿形修型，核心是为了抑制叶片表面的流动分离，降低叶尖涡带来的能量损耗，在低雷诺数来流条件下，这种锯齿结构可以推迟叶片吸力面的气流分离点，提升叶片在低转速下的升阻比，让风机在更低的启动风速下就能输出有效扭矩，同时还能降低叶片转动过程中产生的气动噪声，适配居民区周边的安装使用需求。从安装边界来看，这款叶片采用分段式安装接口，适配常规垂直轴风机的轮毂连接尺寸，叶片自身的弦长、展长比例经过气动仿真优化，单组叶片安装后不会超出常规小型垂直轴风机的回转半径范围，不需要额外扩大塔筒顶部的安装空间，现有同功率等级的垂直轴风机可以直接替换原有叶片完成升级，不需要改动轮毂、主轴以及发电机的连接结构。设计过程中针对叶片的受力特性做了结构补强，锯齿边缘的厚度从叶根到叶尖做了渐变处理，叶根区域保留足够的结构强度承担交变气动载荷，叶尖区域做减薄处理降低转动惯量，减少风机启动时的阻力矩，同时叶片的翼型截面沿展向做了轻微的扭转，平衡不同展向位置的线速度差带来的攻角差异，让整个叶片在转动过程中各个截面都能工作在较优的攻角区间，避免局部区域过早出现失速问题。在实际使用场景中，这类改型叶片可以有效提升小型垂直轴风机的年发电量，尤其是在平均风速较低、紊流占比高的安装区域，相比传统光滑边缘的垂直轴叶片，低风速段的功率输出提升效果明显，同时锯齿结构破坏了叶尖涡的周期性脱落，能够降低叶片转动时的振动传递，延长主轴以及轴承部件的使用寿命，减少日常运维的频次。
