离心式流体机械用旋流扩散板结构

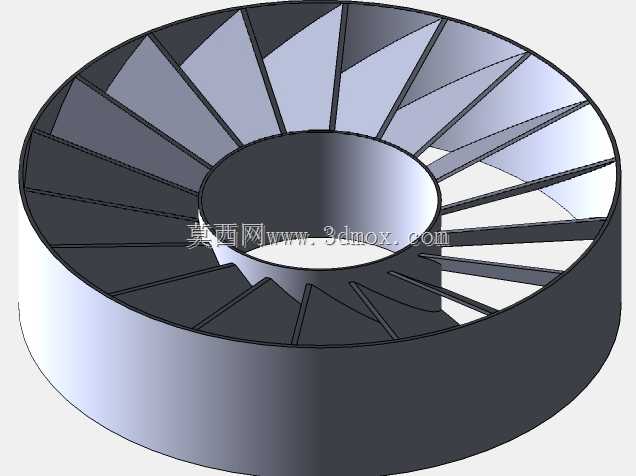

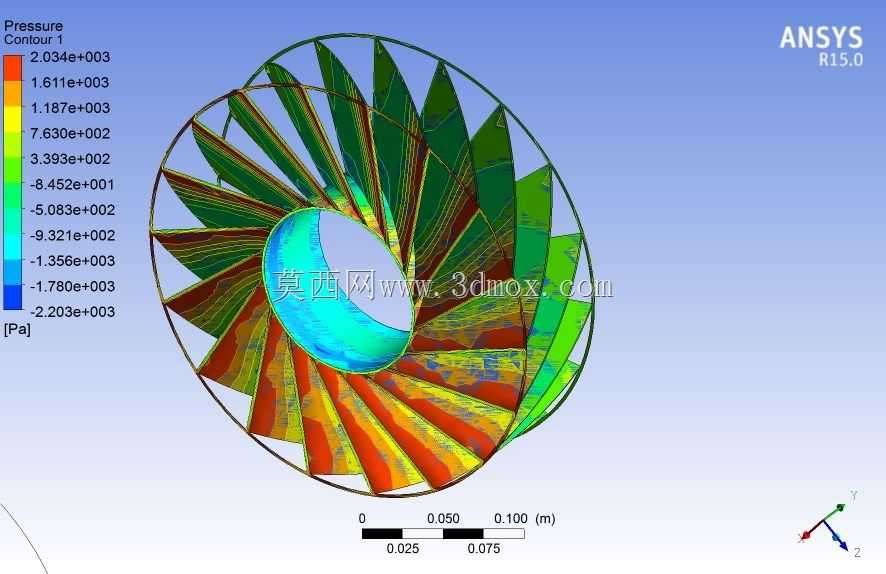

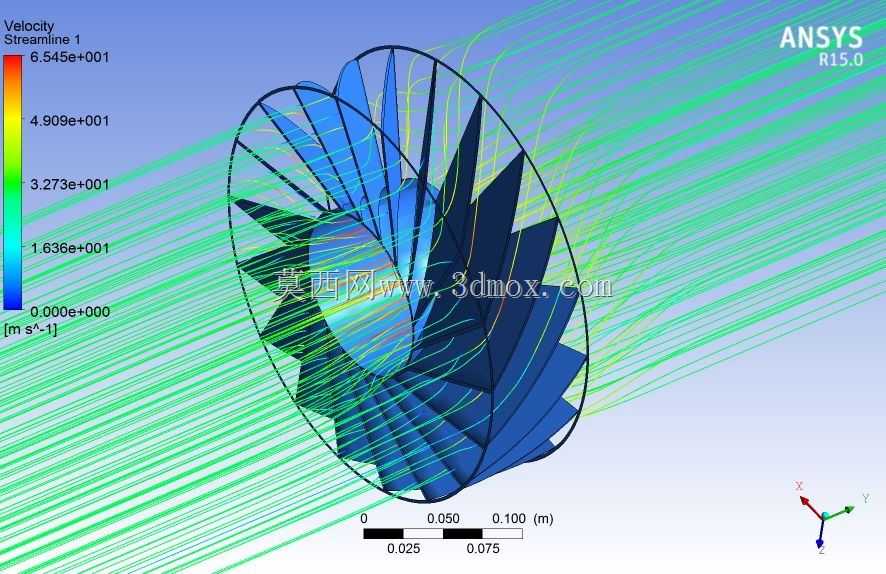

这款扩散板主要应用在离心式压缩机、离心风机、涡轮泵这类带叶轮的流体输送设备出口段，是衔接叶轮排气端与下游流道的核心整流部件，实际运行中直接承接叶轮甩出的高速旋流介质，通过自身叶片型线的引导，把介质携带的周向旋流动能逐步转化为静压能，同时降低流道内的涡流损耗，避免介质在流道拐角处形成大面积回流区，提升整台流体设备的运行效率，降低气动噪声。从结构设计来看，该扩散板采用环形周向布置的变曲率叶片结构，叶片从内环向外环延伸过程中，安装角沿径向逐步变化，入口段的叶片角度完全匹配叶轮出口的介质流出角，避免介质刚进入扩散段就出现正面冲击损失，流道沿径向逐步扩张，控制介质的减速扩压梯度在合理区间，防止扩压梯度过大引发边界层分离，造成流道堵塞。设计过程中需要结合叶轮的出口流速分布做匹配校核，不同半径位置的叶片型线需要对应调整，既要保证周向各流道的通流截面均匀变化，也要兼顾叶片自身的结构强度，避免高速气流长期冲刷引发叶片共振。从安装边界来看，该扩散板的内环直径需要和叶轮出口的轮盖密封段尺寸匹配，外环直径适配设备壳体的内壁安装止口，轴向厚度需要匹配叶轮出口端到下一级流道或者蜗壳入口的轴向间距，安装时需要保证和叶轮的同轴度，周向定位要可靠，避免运行中出现周向窜动，和旋转的叶轮发生碰擦。实际选型应用中，这类扩散板的叶片数需要和上游叶轮的叶片数做互质设计，避免叶片通过频率重合引发结构共振，叶片表面的流线型设计要兼顾气动性能和加工可行性，对于铸造加工的扩散板，叶片表面的拔模斜度需要控制在不影响流道气动性能的范围内，对于机加工成型的扩散板，需要控制叶片表面的粗糙度，降低介质流动的沿程摩擦损失。在流场匹配层面，该扩散板的出口流场均匀性会直接影响下游部件的工作状态，如果是多级离心设备，扩散板出口的流速分布不均会导致下一级叶轮的进气条件恶化，大幅降低整机组的效率，甚至引发下一级叶轮的异常振动，因此设计时需要通过流场仿真反复调整叶片型线，确保出口截面的流速、压力分布均匀，把旋流残留控制在合理范围内。
