流线型双端笼式照明灯具结构设计

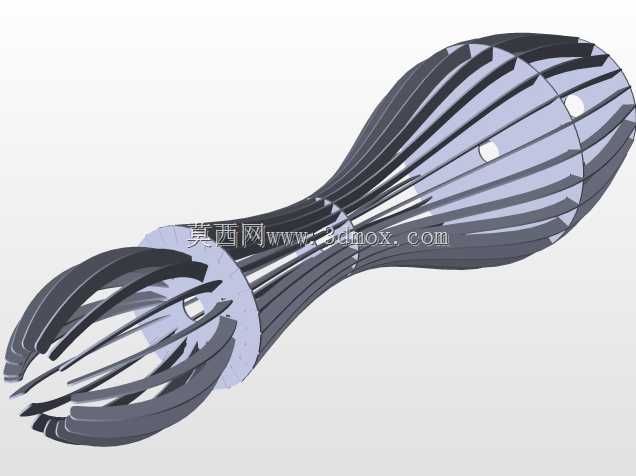

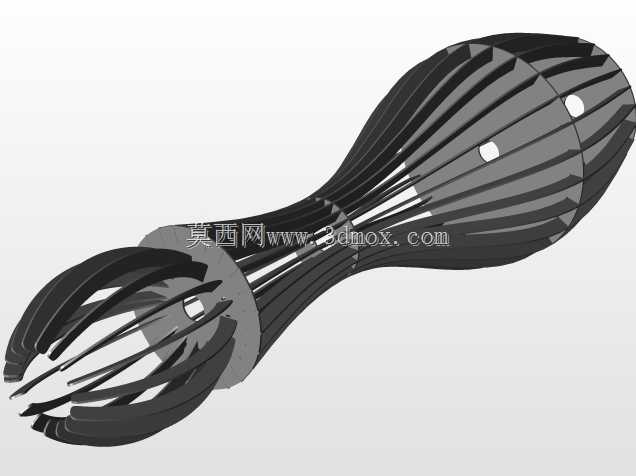

这款双端笼式照明结构，最初是为户外步道嵌入式照明、景观地埋补光场景做的适配设计，在实际项目落地中也可拓展用于水下浅区照明、设备柜体内部检修照明等场景，核心是解决窄小安装空间内的双向均匀布光需求，同时兼顾结构防护与散热性能。从结构设计逻辑来看，整体采用中间收窄、两端扩口的纺锤流线造型，并非单纯追求外观辨识度，收窄段是安装固定的核心卡位区，可直接卡入预制的安装套筒内，无需额外加装固定法兰，能有效压缩安装所需的竖向空间，两端扩口的笼式肋条结构，一方面作为发光面的防护骨架，可承受常规的踩踏、外物冲击，避免内部光源直接受外力破损，另一方面肋条之间的镂空间隙，既能让光线以漫反射形式向两端照射区域均匀扩散，减少直射眩光，也能形成自然的空气对流通道，将光源工作产生的热量顺着肋条间隙快速导出，避免密闭结构内部积热缩短光源寿命。在安装边界的尺寸把控上，中间收窄段的外径适配常规50mm直径的标准安装预埋孔，两端扩口的最大外径控制在85mm，安装后扩口边缘可完全覆盖预埋孔的施工缝隙，无需额外做封边处理，整体结构的轴向长度控制在180mm，预埋安装时不会对铺装层下方的管线排布造成过多干涉。结构材质选用上，笼式肋条采用改性ABS一体注塑成型，肋条厚度均匀控制在2.5mm，既保证足够的抗冲击强度，也不会因肋条过宽遮挡光线出射角度，两端的光源固定座采用耐高温PC材质，与笼式肋条采用卡扣式装配，无需额外螺丝固定，后期维护更换光源时可直接徒手拆卸端盖，降低现场运维的操作难度。实际布光测试中，两端的发光面采用120度广角配光，安装后单组结构可覆盖两端各1.2米范围内的照明区域，在步道连续安装时间距可设置为2米，既能保证路面照度均匀度达到0.6以上，也能减少灯具的布设总量，降低项目整体成本。笼式结构的表面做了细磨砂纹理处理，一方面可减少户外环境下的积灰附着，雨水冲刷即可完成表面自清洁，另一方面磨砂纹理可弱化肋条的金属感（若采用金属材质版本则做哑光喷塑处理），让灯具在白天非点亮状态下能更好融入铺装环境，不会产生突兀的视觉感。在结构受力验证阶段，针对笼式结构做了1000N的垂直静压测试，肋条变形量控制在0.8mm以内，卸载后可完全回弹无塑性变形，可满足人行步道常规的行人踩踏、小型非机动车碾压的防护需求，两端的发光面罩与肋条之间设置了硅胶密封垫圈，整体防护等级可达到IP65，可适应户外淋雨、浅区积水的使用环境，不会出现内部进水短路的问题。
