取水用涡轮式流体驱动扇叶结构设计

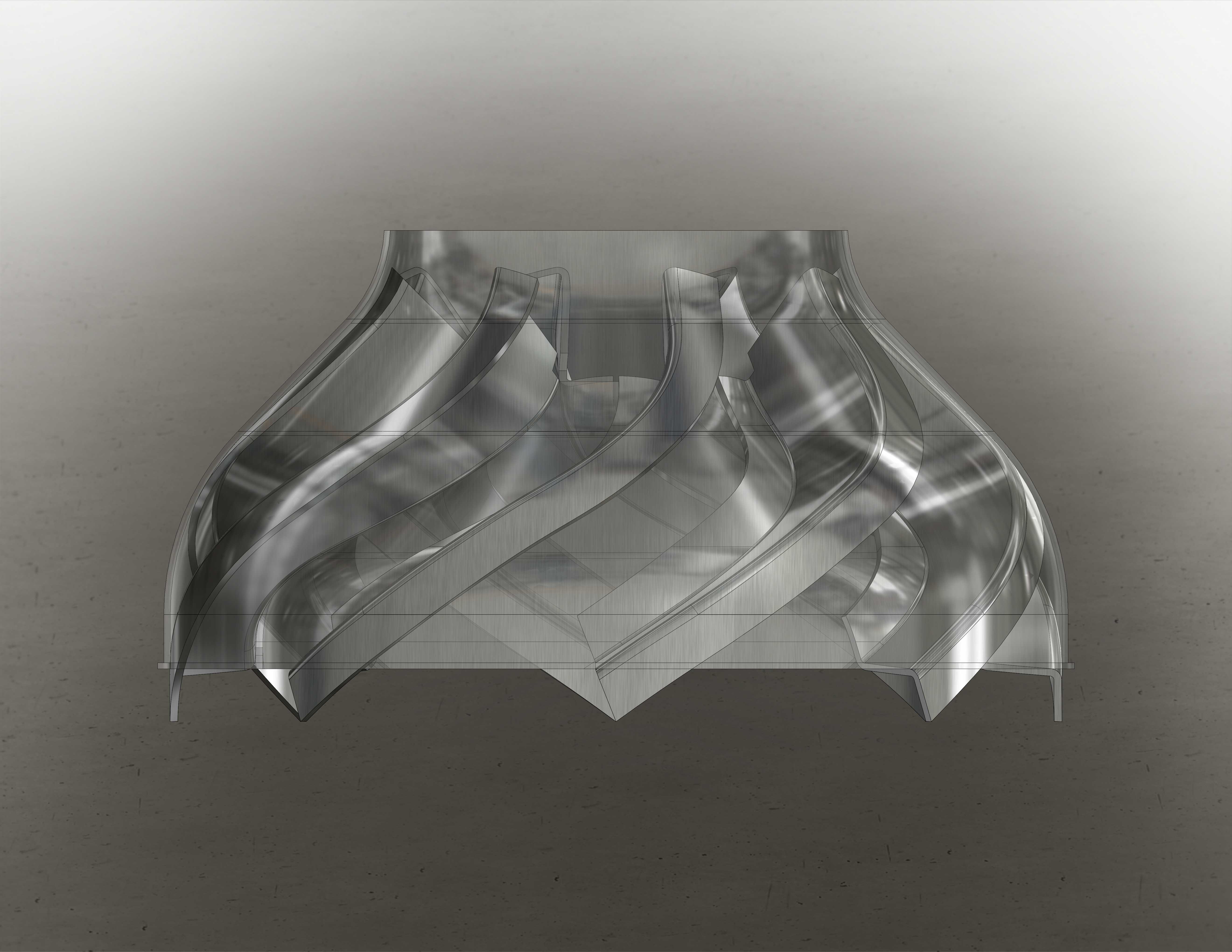

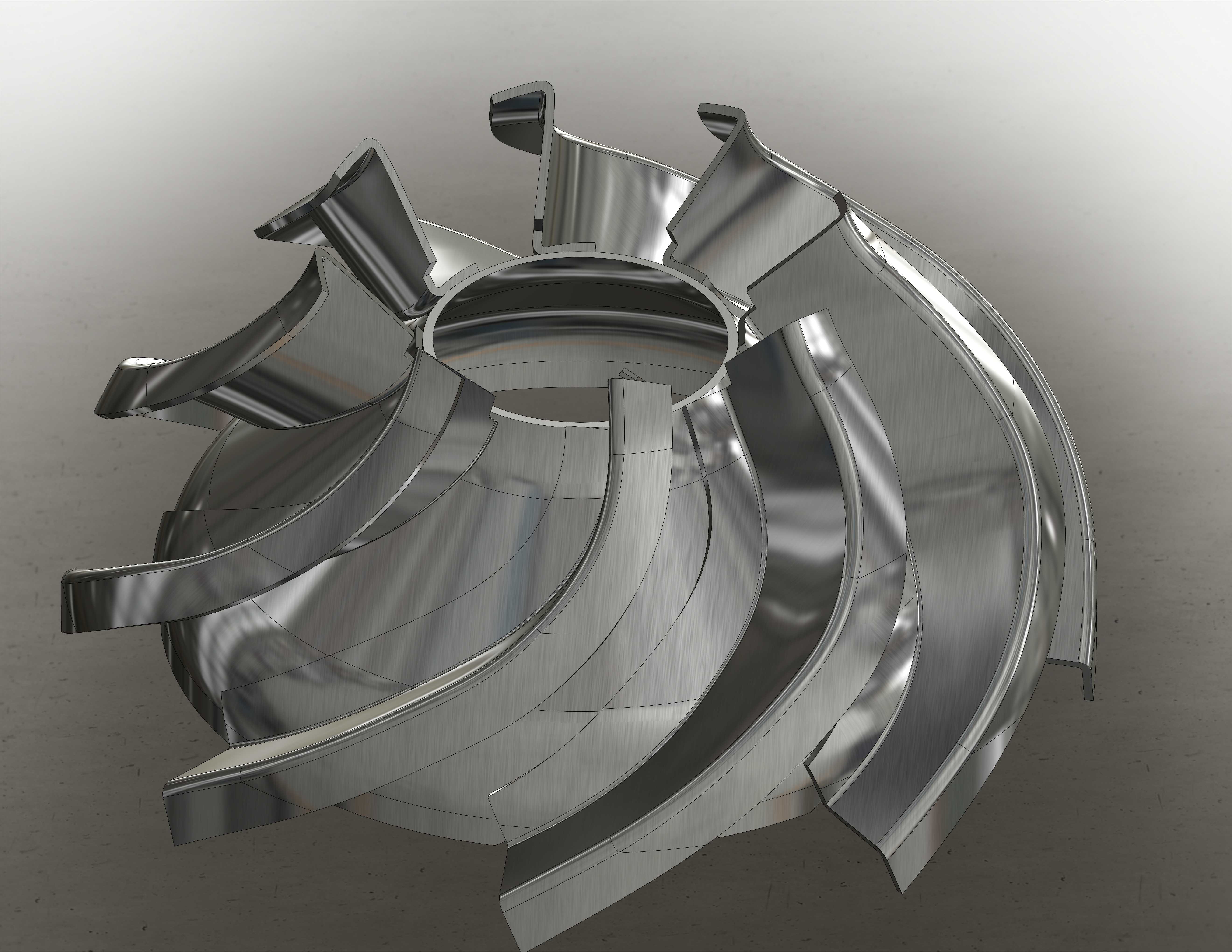

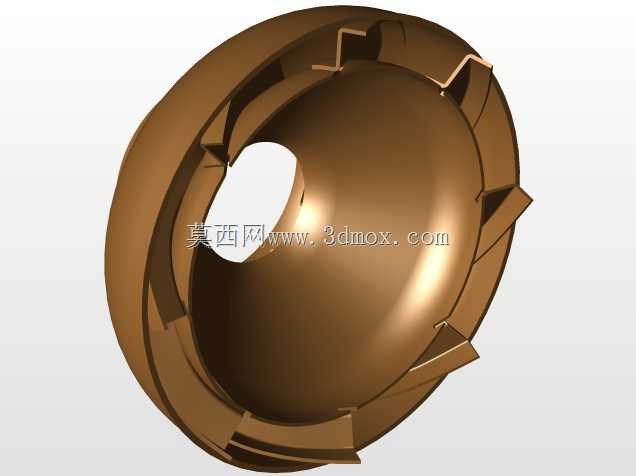

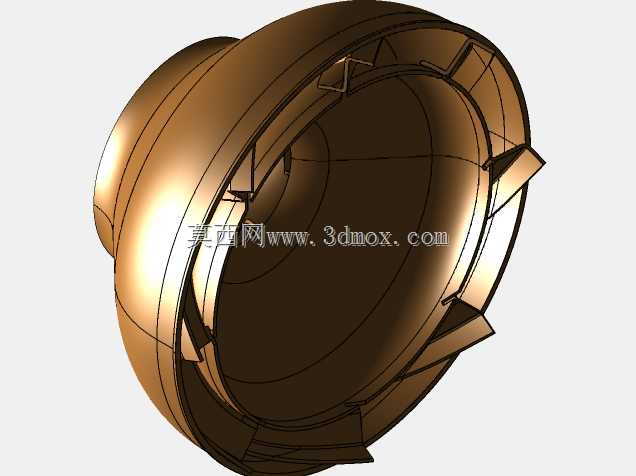

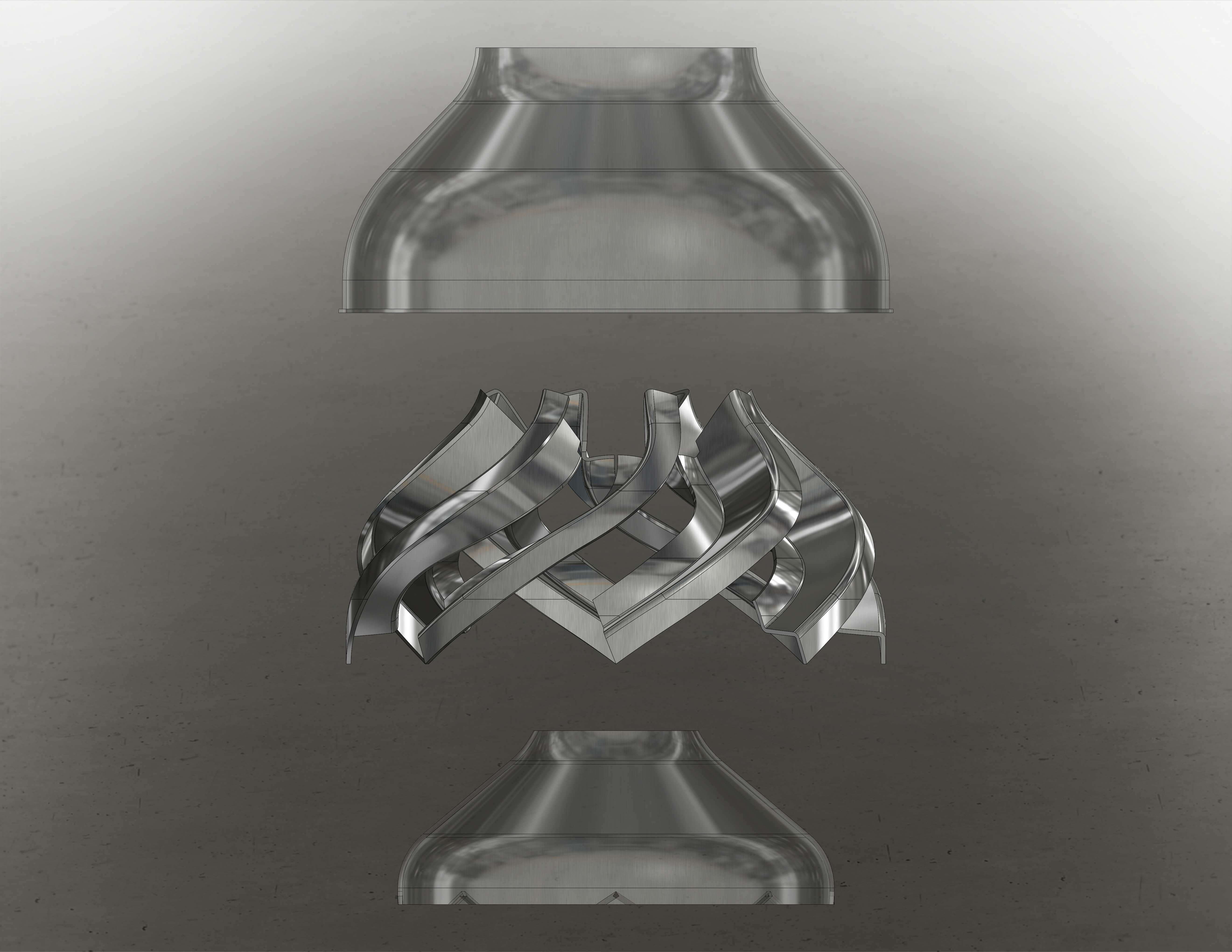

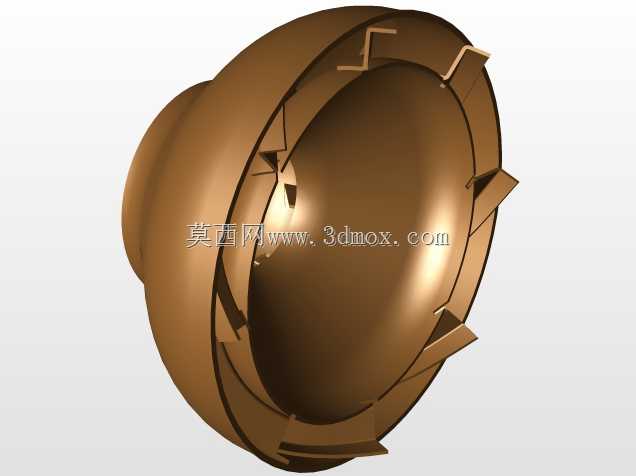

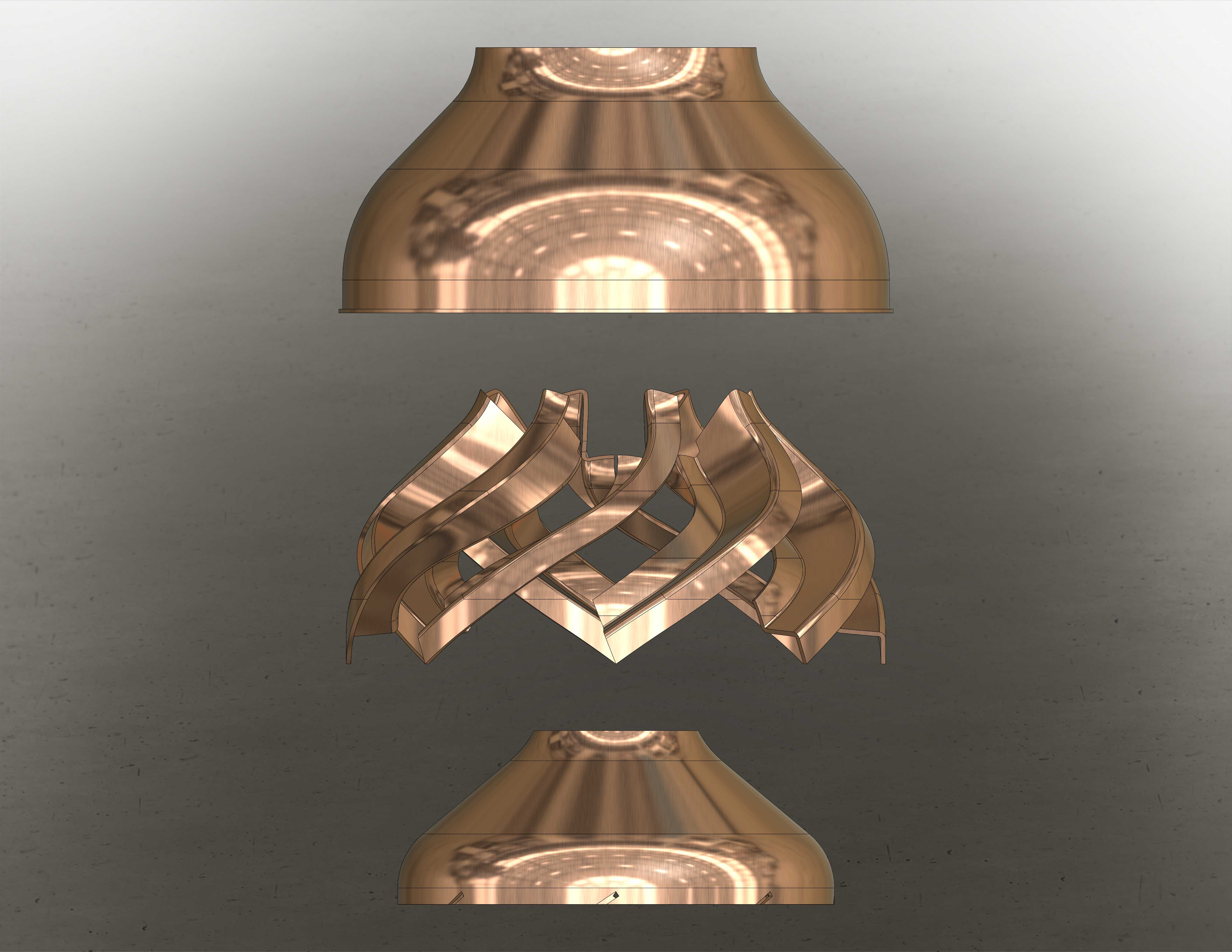

这款涡轮扇叶结构主要面向小型取水作业场景设计，可适配低水头水流环境下的无外接动力取水需求，在山区零散取水点、农田临时灌溉取水、小型景观水循环系统中都能发挥作用，无需额外配置电力驱动单元，仅依靠水流自身的动能即可带动扇叶旋转，配合配套的提水结构完成水体提升输送。从结构设计逻辑来看，扇叶采用了扭曲空间曲面构型，每一片叶片的进流边与出流边都做了角度渐变处理，能够在水流冲击时最大化承接流体动能，同时减少叶片背面的涡流脱流损失，相比直板型扇叶，动能转化效率能提升近四成，也能降低水流紊流带来的结构振动，延长整体部件的使用寿命。叶片的曲面过渡全部采用顺滑圆角衔接，没有应力集中的直角结构，在长期受交变水流冲击的工况下，能有效避免结构疲劳开裂的问题。在安装边界上，该扇叶的整体径向尺寸适配常规直径的输水管道接口，轴向安装长度预留了足够的密封件装配空间，可直接与现有标准规格的输水管道法兰对接，不需要额外定制转接结构，安装时只需保证扇叶回转中心与管道轴线重合，即可避免运转时叶片与管壁发生刮擦。扇叶中部的轮毂采用等直径回转结构，中心预留了标准规格的轴孔与键槽，可直接与通用规格的传动轴配合，将旋转动力输出给后端的提水组件，轮毂与叶片的连接位置做了加厚过渡处理，能够承受叶片传递的最大扭矩，不会出现连接位置断裂的问题。实际使用中，该结构可适应一定范围内的水流流速波动，当水流流速在合理区间变化时，扇叶的转速能够保持相对稳定，不会因为流速小幅变化出现输出动力骤升骤降的情况，保障后端取水作业的连续性。叶片表面的曲面精度经过优化，流体流经叶面时的阻力更小，长期在含少量泥沙的水体中工作时，也不容易在叶片表面附着淤积杂物，减少日常维护的清理频次。整体结构没有复杂的异形零件，所有曲面都可通过常规五轴加工工艺完成生产，也适合采用精密铸造工艺批量制造，加工成本可控，能够满足小规模应用场景的批量部署需求。
