螺旋节能型电灯泡结构设计三维数模

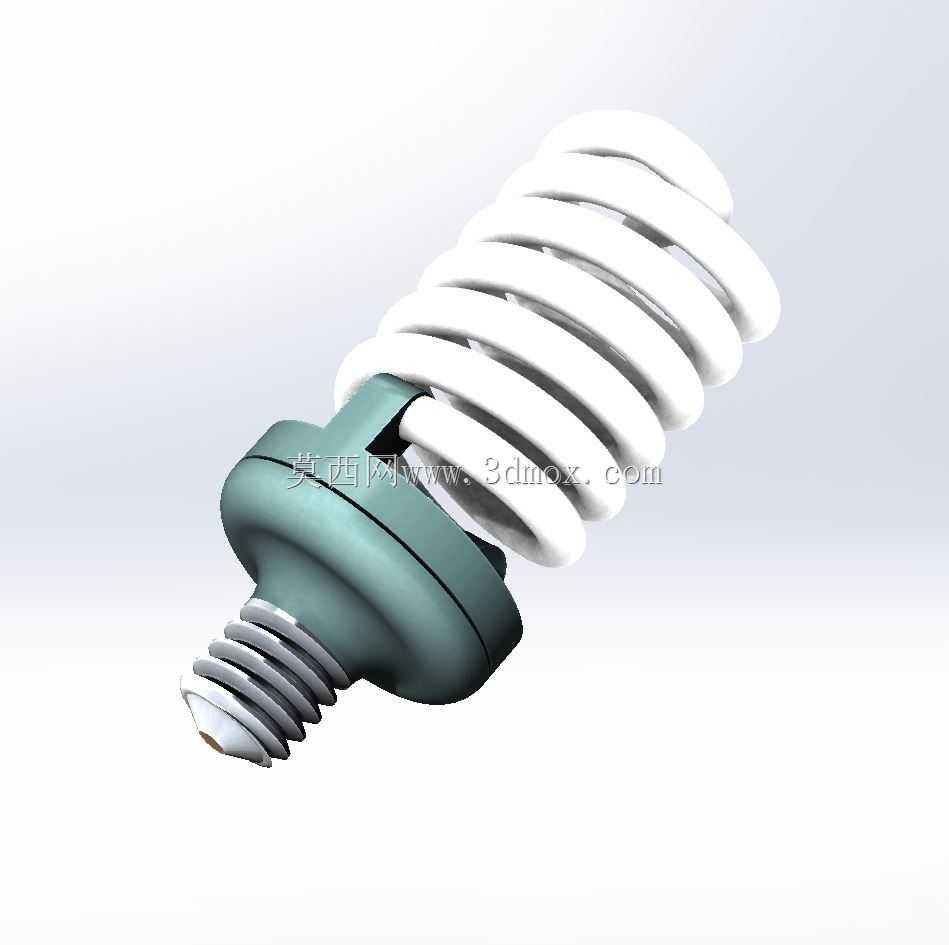

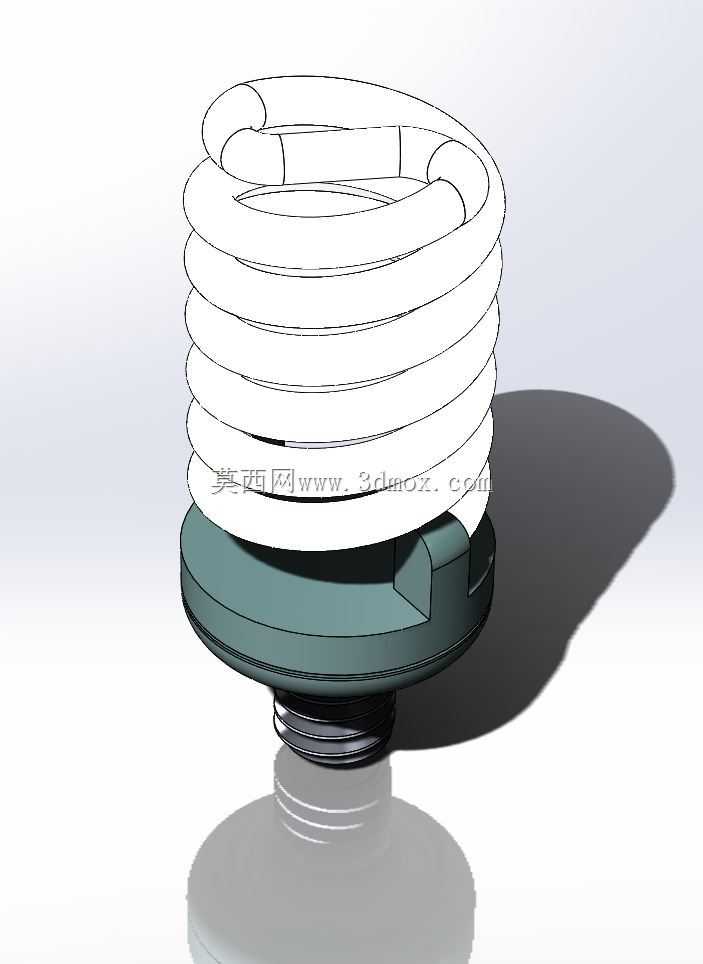

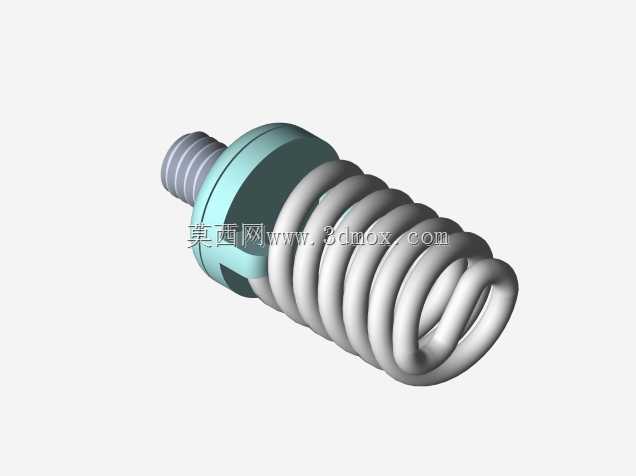

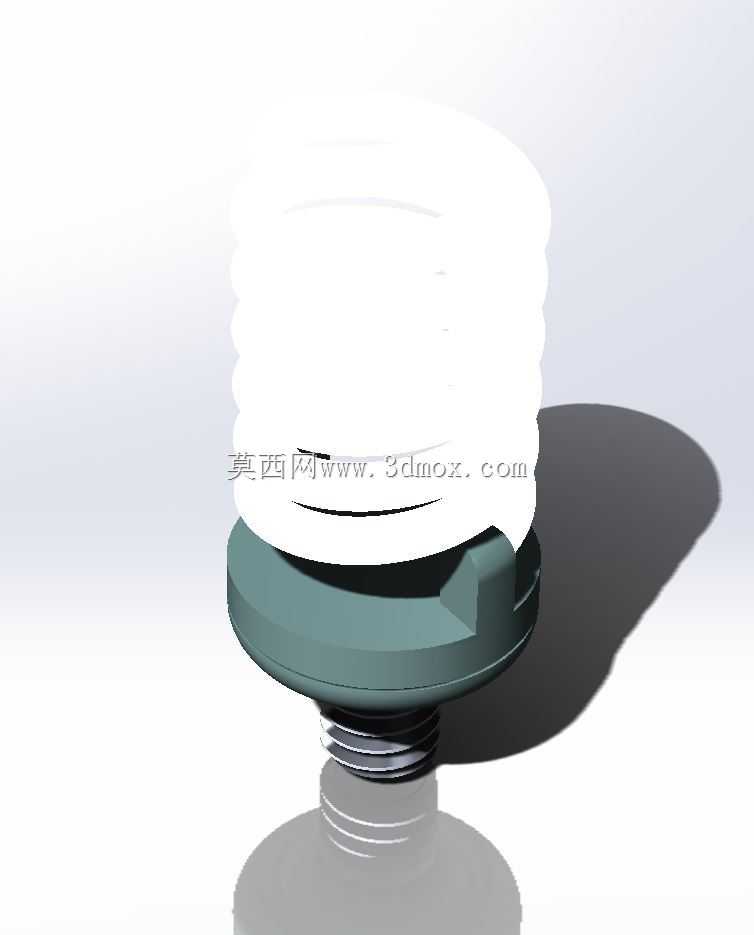

这款螺旋结构节能电灯泡的三维建模，核心围绕民用及商用通用照明场景的实际装配需求展开，日常可适配家庭室内顶灯、壁灯、台灯，也可用于办公区域格栅灯、公共走廊筒灯等常规照明点位，替换传统白炽灯时无需改动原有灯座结构，适配性覆盖绝大多数常规照明安装位。从功能特性来看，螺旋盘绕的灯管结构在有限的外形空间内最大化延展了发光管的有效长度，相比同功率直型荧光灯管体积缩减近六成，同时能保证发光角度覆盖更广的照明范围，减少照明区域的暗角；下部的金属螺纹灯头采用标准E27通用规格，螺纹牙距、啮合深度完全符合民用照明接口的通用规范，安装时只需对准灯座顺时针旋入到位即可完成电气连接与机械固定，无需额外辅助固定件，日常更换维护无需专业工具即可操作。设计过程中优先考虑了实际生产的装配公差匹配，灯头与上部塑料基座的连接位预留了0.15mm的压装间隙，保证批量生产时塑料件与金属灯头的压装工序不会出现开裂或松脱问题；螺旋灯管的盘绕曲率经过反复校核，既保证灯管玻璃弯折处的应力处于安全阈值内，避免生产过程中出现管体开裂，也让整体外形轮廓保持规整，不会出现局部突出导致无法装入常规灯罩的问题。外形尺寸方面，整体最大外径控制在45mm以内，总长度不超过110mm，安装边界完全适配市面上绝大多数内径50mm以上的标准灯罩，不会出现灯罩无法扣合的情况；基座部分的散热筋结构隐藏在塑料壳体内部，既不破坏整体外观的流畅性，也能在灯管长时间工作时将基座内部电子镇流器产生的热量缓慢导出，延长内部电子元件的使用寿命。建模时对灯头螺纹的牙型做了精确还原，每个螺纹牙的倒角、收尾段都做了细节处理，完全匹配实际灯座的啮合行程，避免出现安装时滑牙、接触不良的问题；螺旋灯管的管壁厚度按照实际生产的1.2mm壁厚设置，内部的空腔结构也做了完整还原，可直接用于后续的散热仿真、结构受力分析，也能作为照明产品结构设计的参考样件，帮助设计人员快速核对同类型产品的安装尺寸、结构布局，减少前期方案设计的重复建模工作量。
