立式固体燃料供热锅炉结构设计

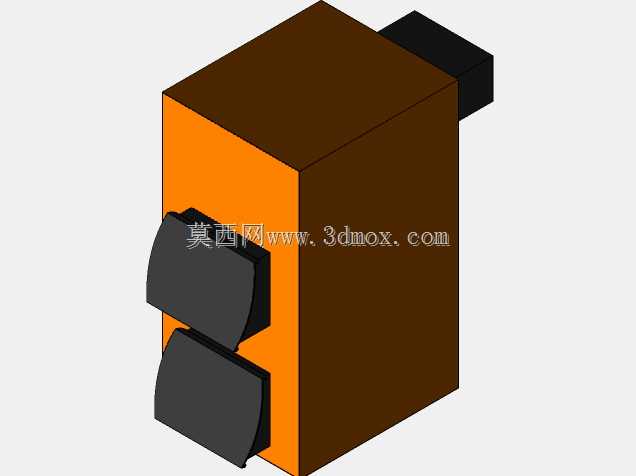

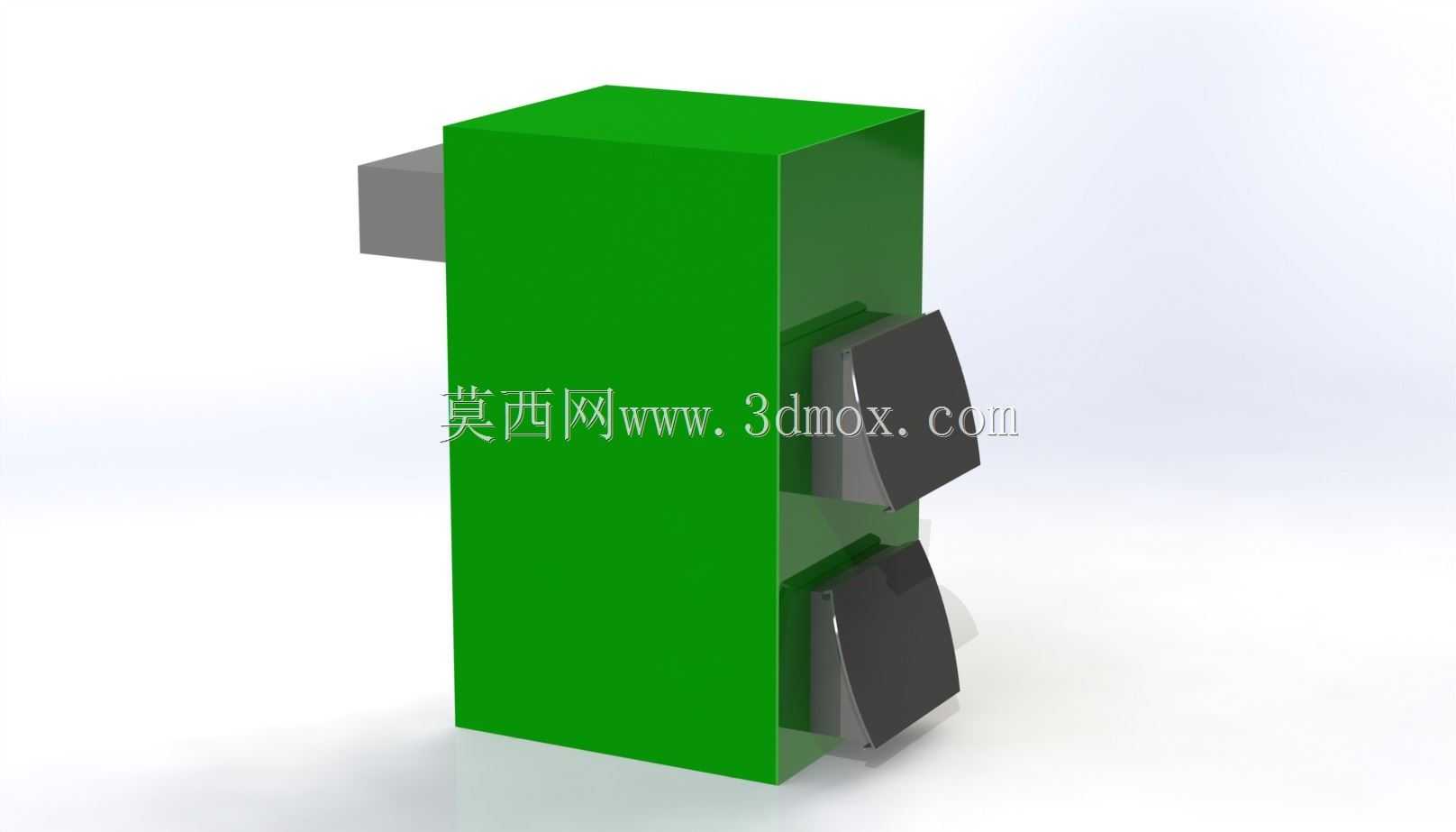

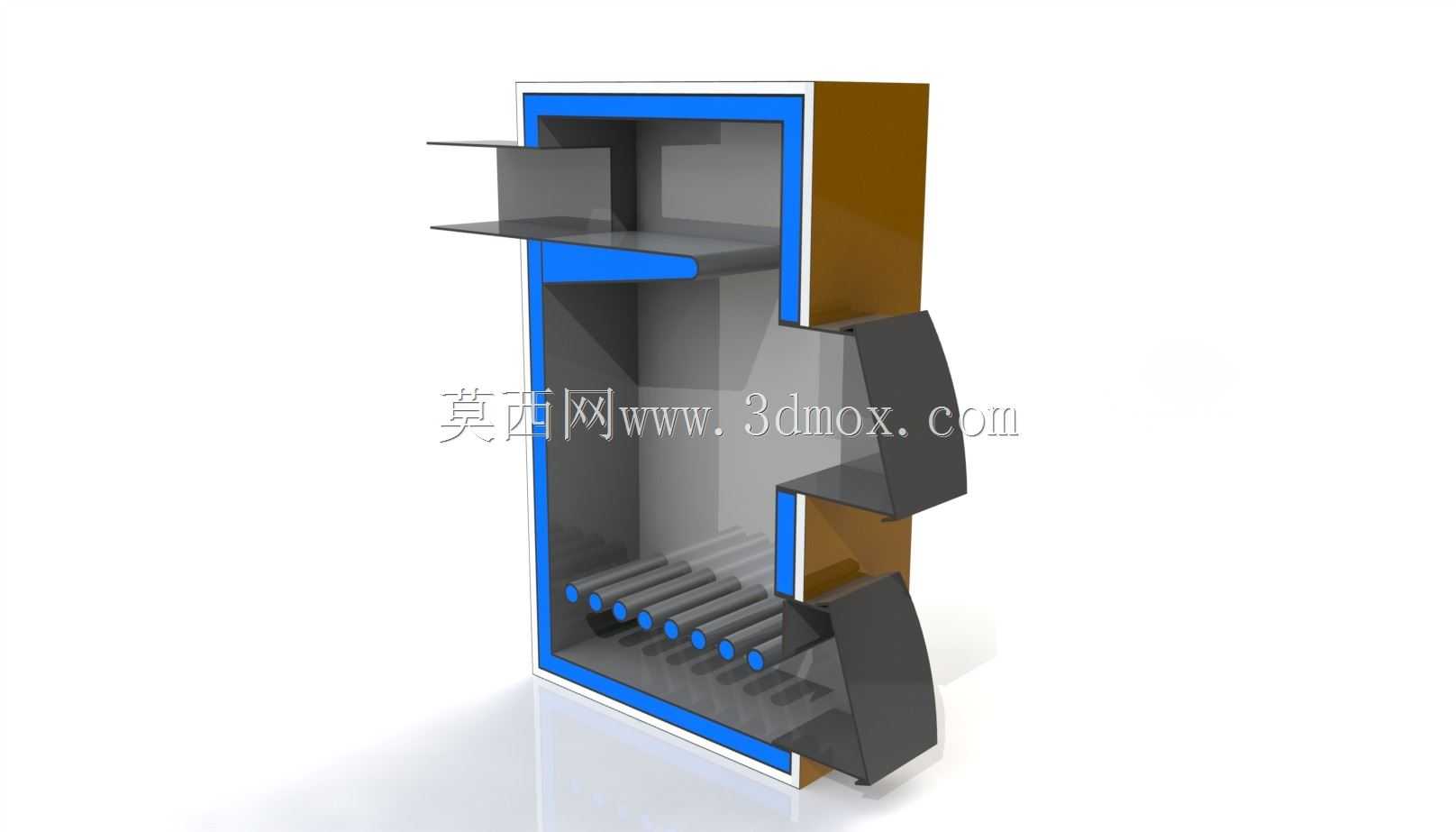

这款立式固体燃料加热锅炉的三维结构，主要面向小型工业车间、农产品烘干站点、偏远区域民用集中供暖等场景设计，适配没有集中燃气、电力供应不足的区域，依靠成型生物质颗粒、块煤等固体燃料完成热能输出，可对接热水循环管路、热风输出风道两类终端，满足供暖、物料烘干、小型工艺热水供给等多元需求。设备采用立式方箱主体结构，主体外壳做了规整的直角立面设计，安装时可直接贴靠车间墙体布置，无需预留过多侧向检修空间，主体单侧预留的圆形烟道接口，可直接对接标准规格的排烟管道，接口位置距离主体顶部预留足够的积灰沉降空间，减少烟气带灰进入后续除尘段的概率。主体正面上下布置两个炉门结构，上方炉门对应燃料投加与观火功能，炉门做了倾斜外翻的结构设计，开启时不会被正面高温辐射直灼操作人员，投加燃料时操作空间充足，可适配整块型煤或者袋装生物质颗粒的投加作业；下方炉门对应清灰与一次风调风结构，炉门内侧预留了炉排安装位，可搭配固定炉排或者轻型往复炉排使用，清灰作业时无需拆解上部炉体结构，直接开启下炉门即可完成灰渣清理。设计阶段将换热流道全部布置在立式箱体内部，烟气从炉膛出口向上折返后再向下流入烟道，延长烟气在炉内的停留时间，降低排烟温度的同时提升换热效率，主体外壳预留了保温层安装厚度，后期敷设耐火保温材料后，外壳表面温度可控制在安全操作范围内，避免操作人员误触烫伤。设备的安装边界做了规整化处理，底部为全平面支撑结构，无需做特殊的预埋基础，只要在平整的硬化地面上即可放置安装，外接管路接口全部集中在设备侧后方，现场布管时可沿墙面走管，不会占用正面操作空间。结构建模时对炉门的开合角度、密封面配合间隙都做了干涉校验，炉门关闭时密封面可完全贴合，减少漏风损失，同时对内部烟道的流通截面做了等流速设计，避免局部积灰堵塞，日常运维仅需定期打开上下炉门完成清灰、投燃料操作，无需复杂的拆解维护，适配非专业运维人员的日常操作需求。
