壁挂式双储水单元增压供水成套装置

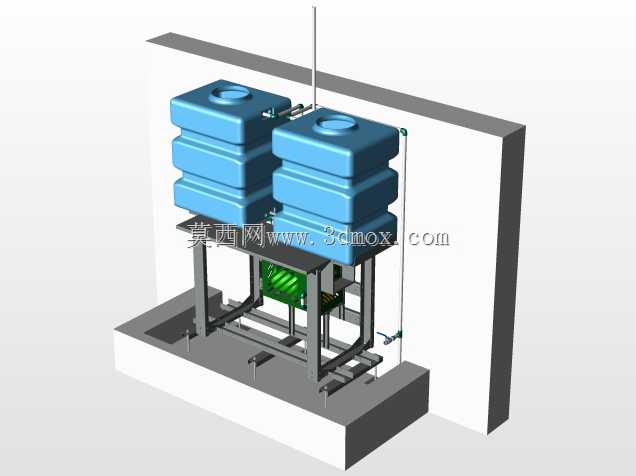

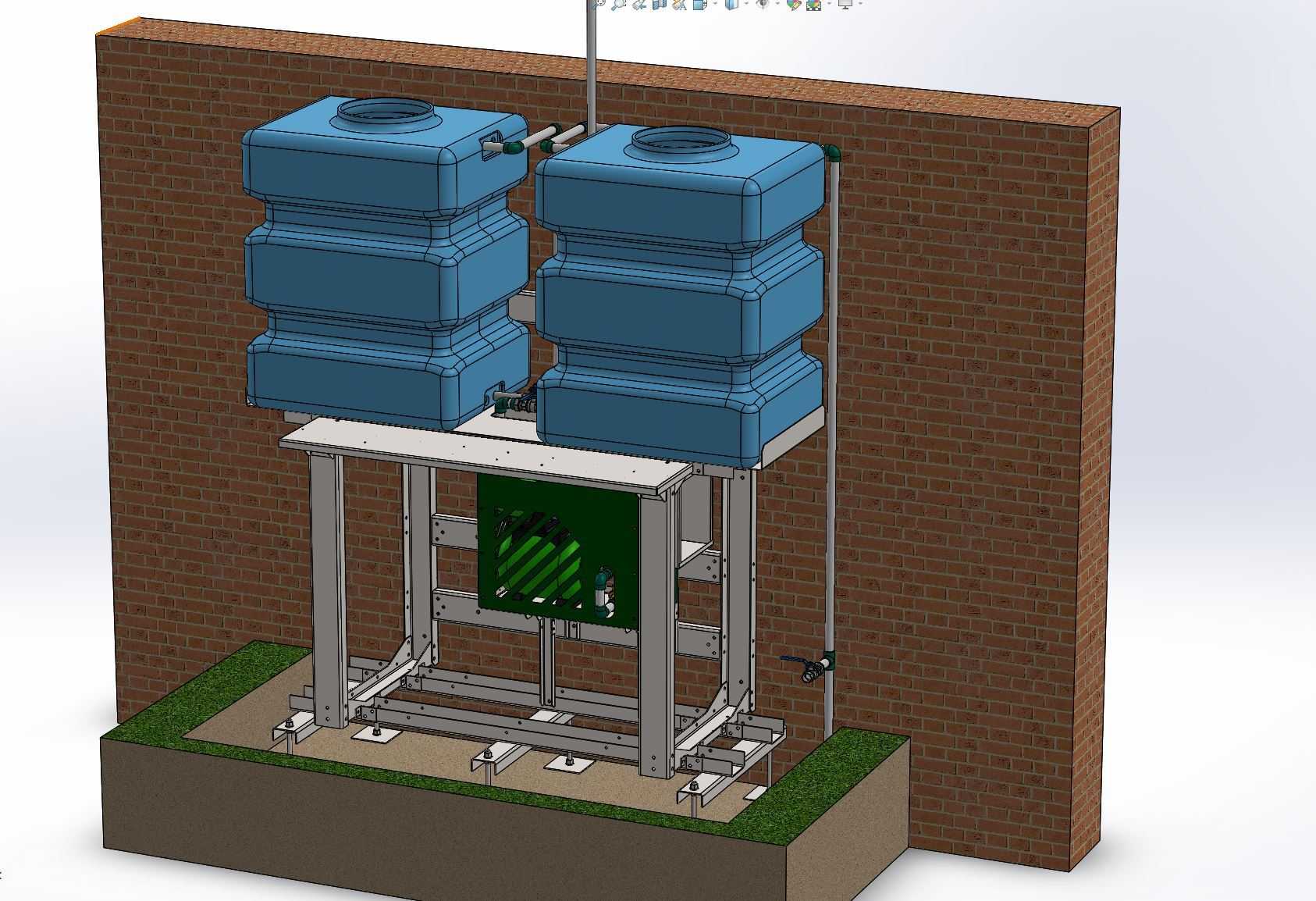

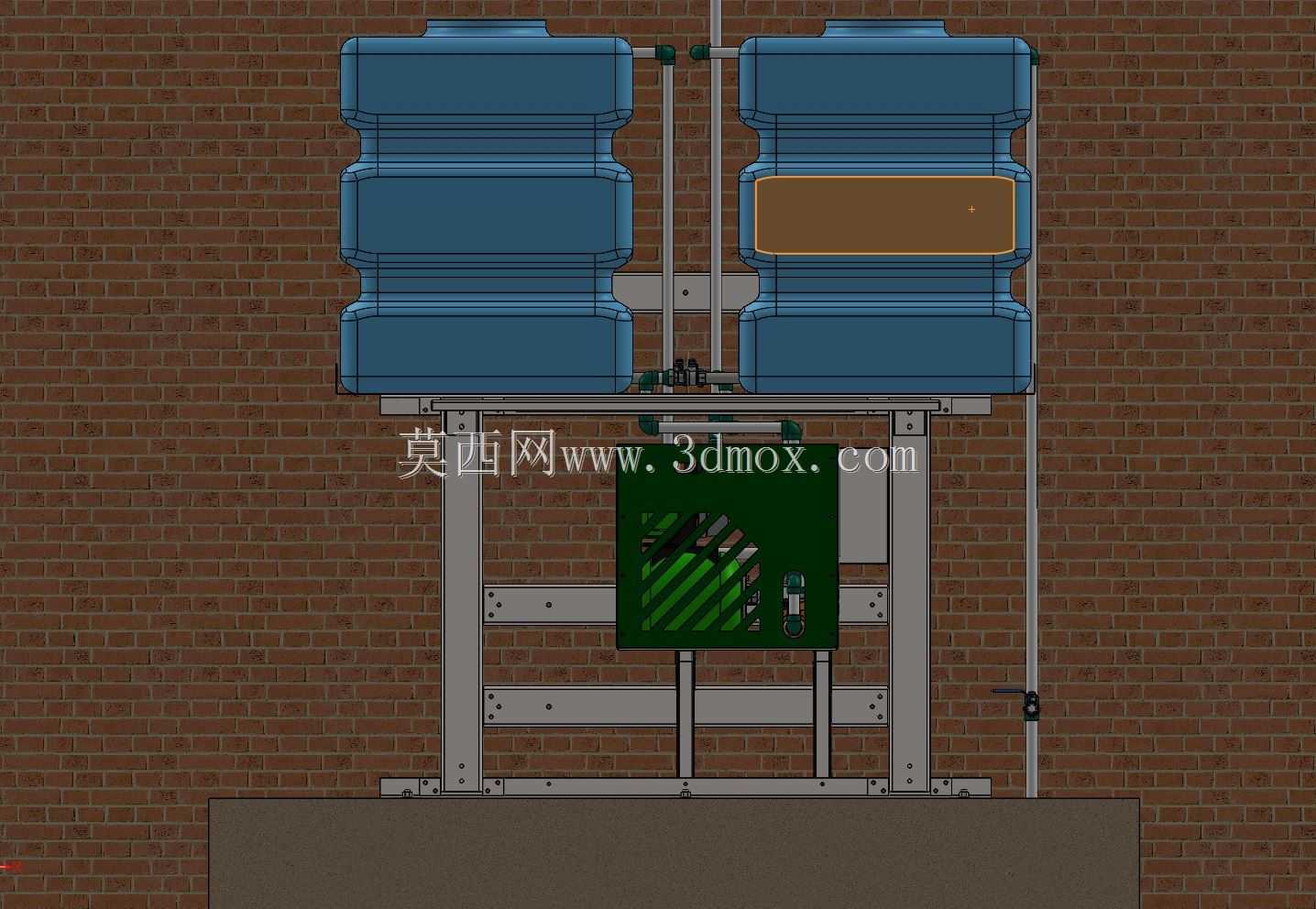

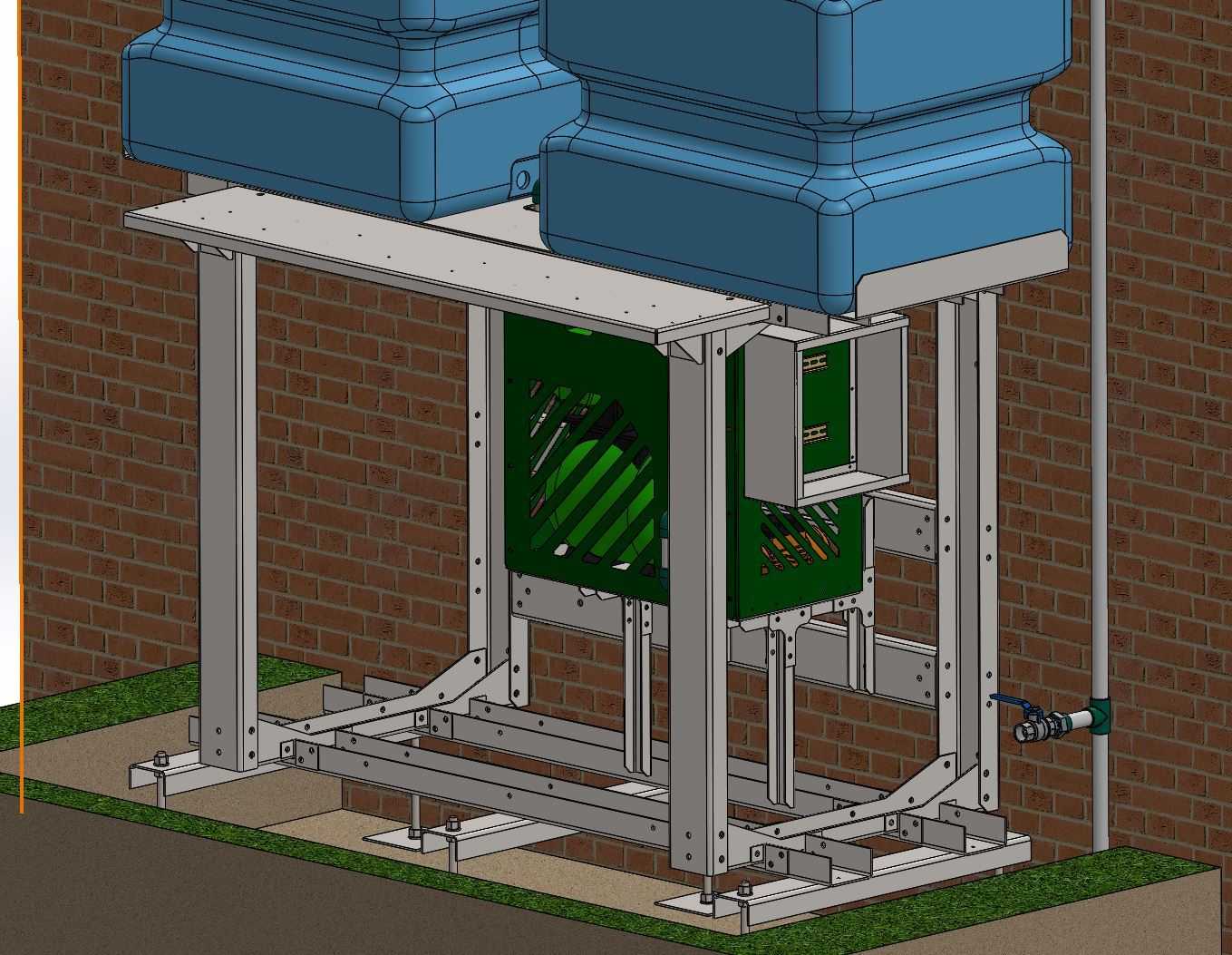

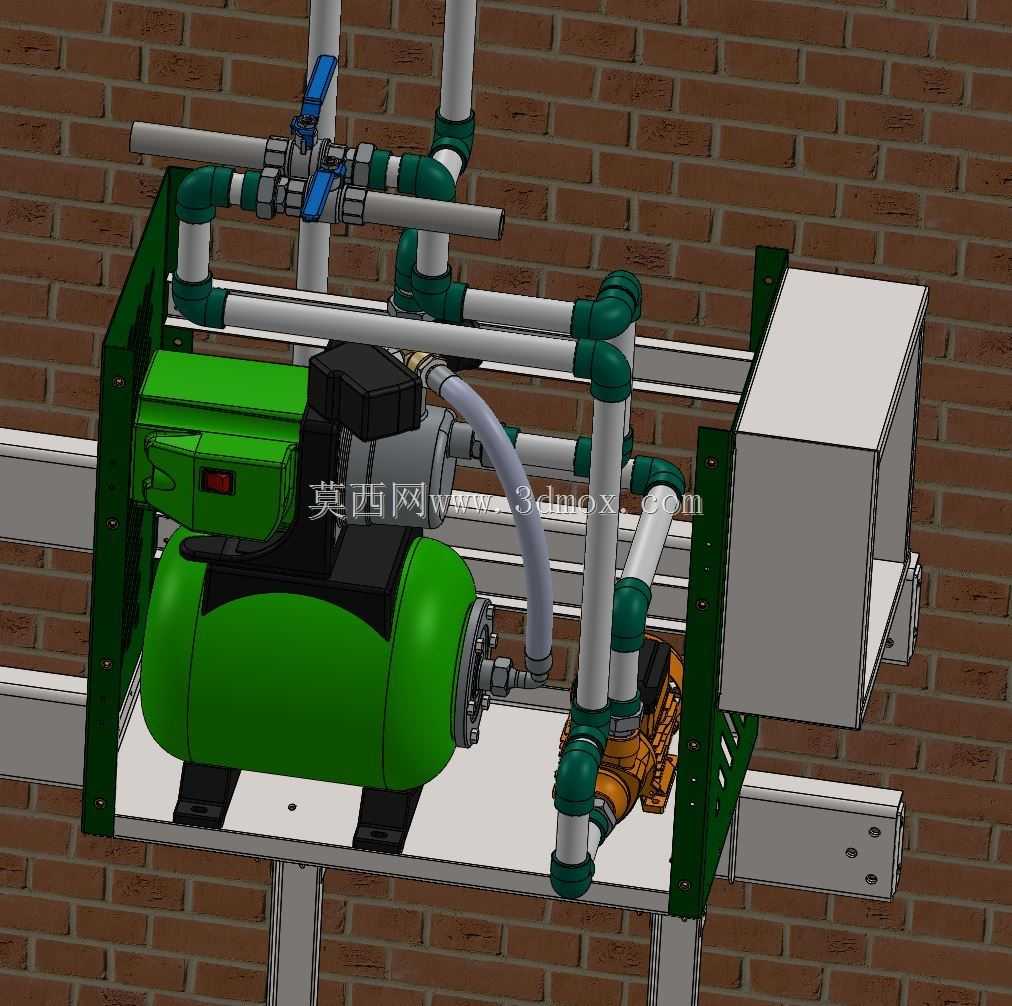

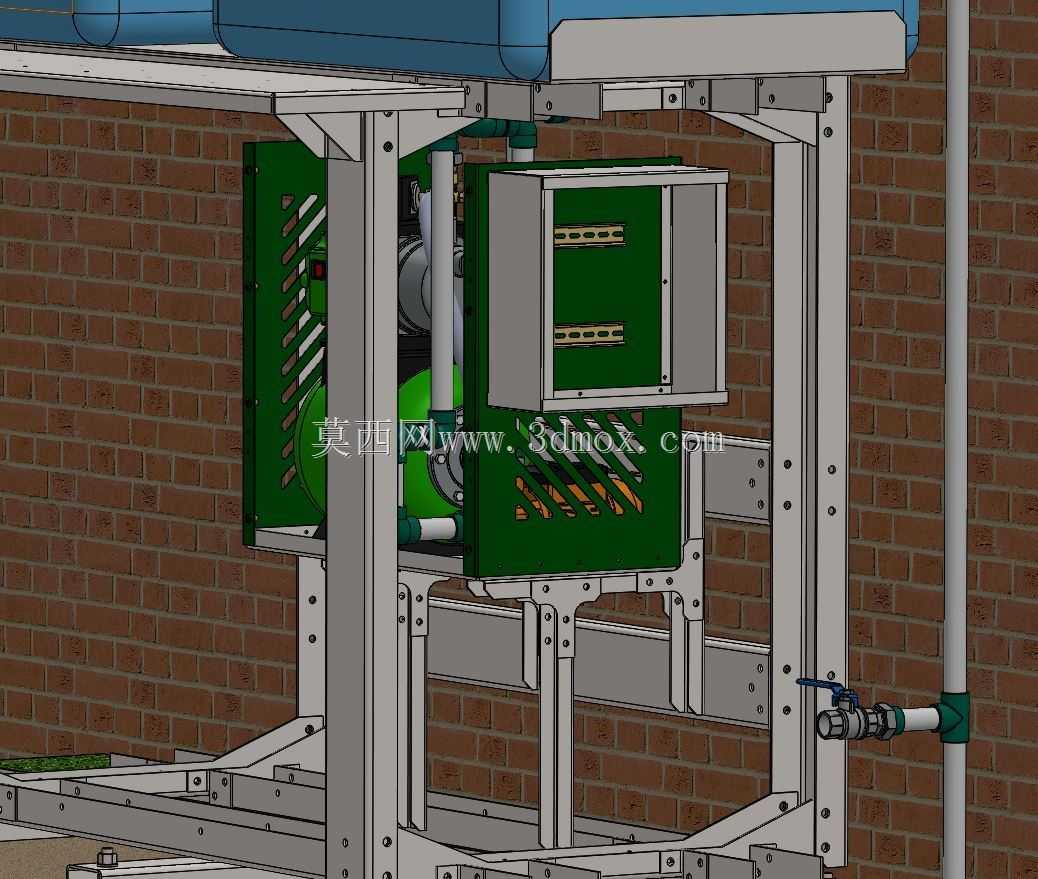

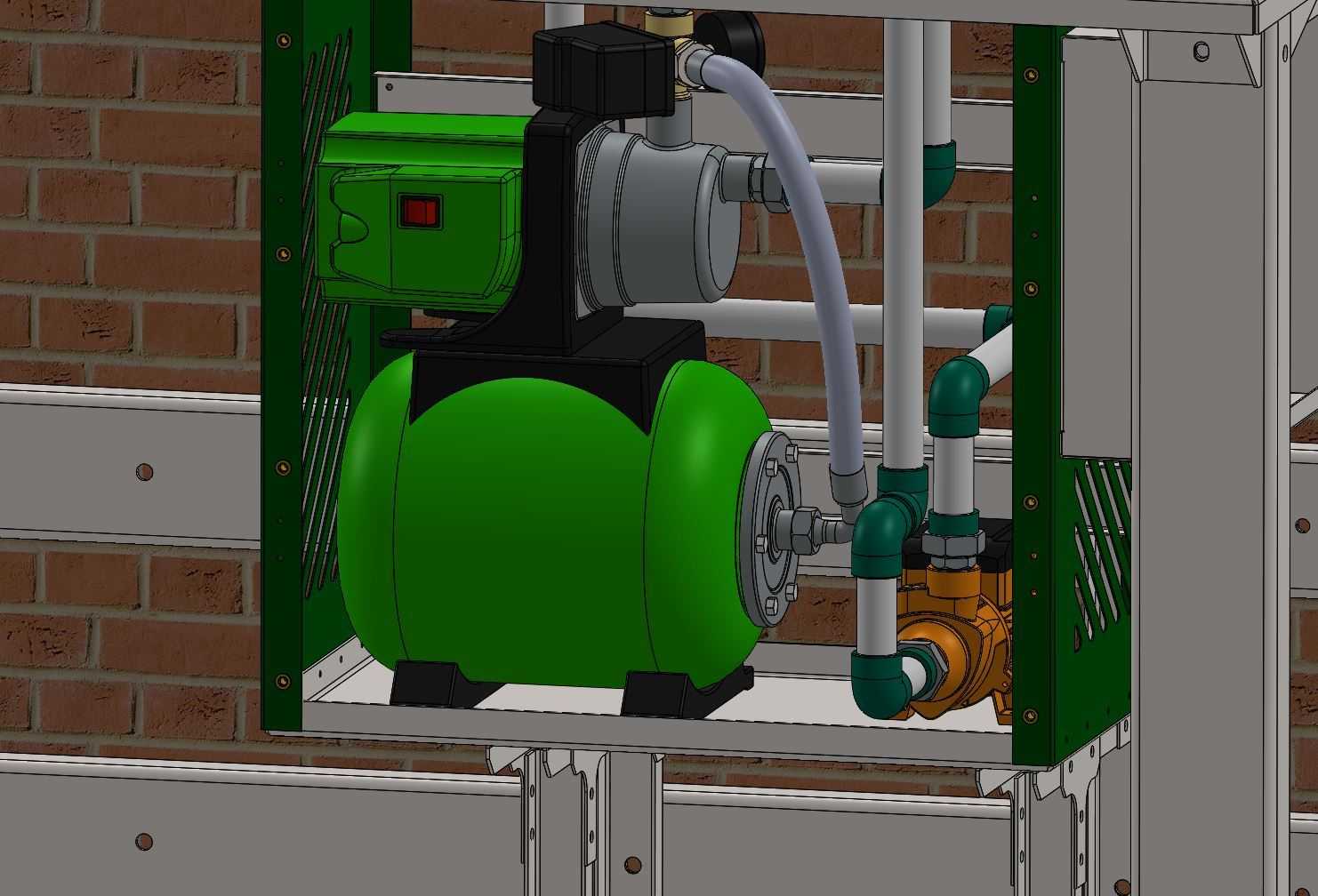

这套壁挂式供水装置主要面向小型商用建筑、多层民居的分户或分区供水场景，解决市政管网末端水压不足、高峰供水时段流量不稳定的实际问题，整套装置采用贴墙安装的布局形式，可直接固定于建筑外墙或设备间承重墙体，无需额外占用地面安装空间，适配老旧建筑供水改造、小型独栋建筑自建供水系统的安装需求。装置主体设置两个并列的承压储水单元，单个储水单元采用分层加强的滚塑结构，罐体侧壁设置环形加强筋，可承受常规供水系统的0.2-0.6MPa工作压力，罐体中部预留检修与液位检测接口，可根据使用需求加装液位传感器实现缺水保护、满水停泵的自动控制逻辑。储水单元下方采用镀锌方管焊接的集成安装支架，支架通过膨胀螺栓与墙体固定，支架上预留水泵安装位、管路固定孔位与电气控制箱安装区域，所有安装孔位均做长圆孔设计，可抵消墙体施工的尺寸误差，降低现场安装的对位难度。管路系统采用硬管连接形式，主进出水管路沿支架立柱排布，设置手动截止阀、止回阀与旁通管路，当设备需要维护时可切换至旁通管路直接供水，避免影响用户正常用水；支架下部预留的控制箱安装位可内置压力控制器、接线端子与保护开关，控制箱面板预留操作按钮与状态指示灯开孔，可实现设备运行状态的本地可视化。设计过程中优先考虑安装维护的便捷性，两个储水单元的连接管路采用活接结构，可单独拆卸单个罐体进行清洗或更换，无需拆解整套管路系统；罐体与支架之间设置橡胶减震垫，可降低水泵运行时传递至罐体与墙体的振动，减少运行噪音传递。整套装置的安装边界需预留墙体前方不小于600mm的操作空间，罐体顶部距离上方障碍物不小于200mm，方便管路连接与罐体排气操作，支架底部距离地面完成面不小于300mm，避免地面积水浸泡支架与电气部件。在功能逻辑上，该装置可配合市政管网进水，在管网压力充足时直接旁通供水，压力不足时自动启动增压泵从储水单元抽水加压，同时储水单元可在高峰用水时段储备一定水量，缓解瞬时流量不足的问题，相比传统落地式供水设备，该壁挂结构可充分利用建筑竖向空间，尤其适合空间狭小的设备间或外墙安装场景，管路排布整齐，所有控制部件均集中在支架下部操作高度范围内，日常巡检与操作无需登高，降低后期运维的工作强度。
