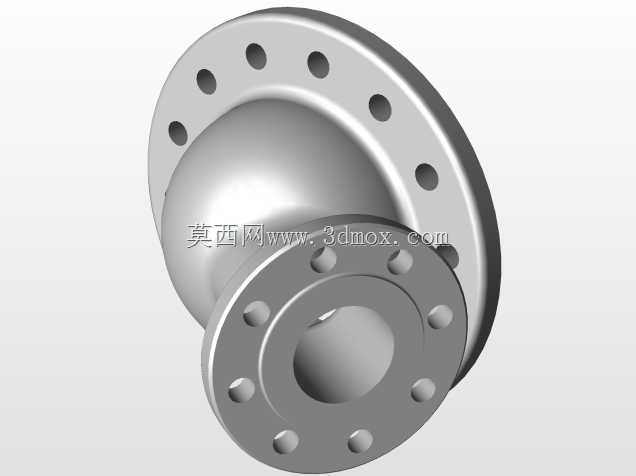

双法兰连接弯头式高压管路连接构件

在石油炼化、化工输送、高压流体管网的现场布设场景中，这类带双法兰结构的弯通承压构件是管路转向衔接的核心部件，主要用于实现高压管路90度方向的平顺转向，同时保障连接部位的密封可靠性与结构承压强度，避免管路直角转向带来的流体紊流、局部压损过大以及应力集中开裂问题。从结构设计逻辑来看，构件主体采用圆弧过渡的弯腔结构，流道内壁做等径平滑处理，流体经过转向段时不会出现 abrupt 的截面突变，能有效降低高压介质流动时的局部阻力，减少长期运行过程中流道内壁的冲蚀磨损，适配高压清水、油品、弱腐蚀性化工介质的输送工况。两端的法兰盘采用周向均布螺栓孔的设计，安装时可与对应通径的管路法兰、设备接口法兰直接配对，通过螺栓预紧力挤压法兰端面的密封垫片实现静密封，这种连接形式的优势在于拆装便捷，现场检修时无需切割管路即可完成构件更换，同时能承受较高的管路轴向拉力与内压载荷。设计过程中需要重点匹配两端法兰的螺栓孔中心圆直径、法兰密封面形式、螺栓孔数量与孔径，确保和现场现有管路的安装接口完全适配，避免出现孔位错位、密封面不匹配导致的安装失败或泄漏隐患；弯段的曲率半径经过校核，既保证流道平顺，也控制整体安装占用空间，避免在密集排布的管廊中与相邻管路、支撑构件产生干涉。构件的整体外形轮廓以弯腔主体为核心，两端法兰盘向外延伸，安装时需要预留足够的螺栓操作空间，尤其是法兰外侧的扳手作业空间，确保现场安装时螺栓能够顺利穿入并按对角顺序完成预紧。法兰盘的厚度经过承压强度校核，能够承受额定工作压力下的端面推力，不会出现法兰变形导致的密封失效；弯段与法兰的衔接位置做圆角过渡处理，消除焊接或成型过程中的应力集中点，避免长期承压运行时在衔接位置出现疲劳裂纹。这类构件在高压泵站出口管路、压力容器进出口转向段、长距离输油管线的转向节点都有广泛应用，建模过程中严格遵循管路附件的设计规范，还原了法兰密封面的凸台结构、螺栓孔的位置度公差要求、弯腔的壁厚均匀性，可直接用于管路布设的干涉检查、装配模拟，也可为后续的构件强度校核、流场仿真提供准确的三维数模基础。
