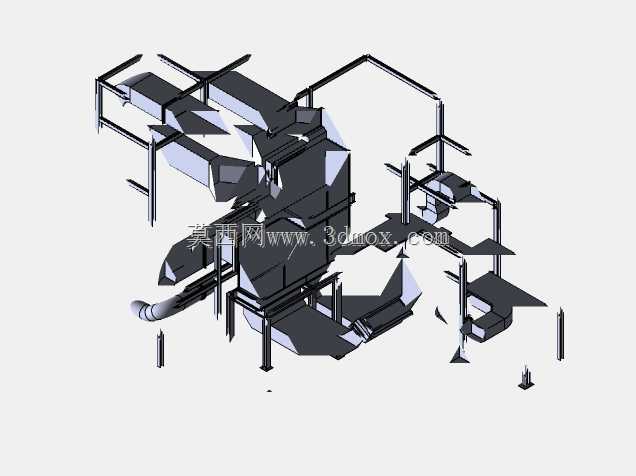

工业锅炉TK3 E-160结构设计

在工业热能供应场景中，这类锅炉结构常应用于中小型生产厂区的集中供热、生产工艺供汽环节，也可配套民用区域的冬季采暖热源系统，承担介质加热、热能转换输出的核心作用。从结构设计逻辑来看，整个模型采用分层钢架支撑体系，主承重框架采用型钢拼接布局，既保证了炉膛、换热段、烟风管路的安装定位精度，也预留了后期运维检修的操作空间，各层平台的支撑梁排布完全匹配内部组件的荷载分布，避免运行过程中出现结构形变影响密封性能。烟风管路的走向设计充分考虑了介质流动阻力优化，从炉膛出口到各段换热面的连接管路采用平滑过渡弯头，减少局部阻力损失，同时管路支吊架的点位布置贴合管壁荷载分布，避免长期运行出现管路下垂、焊缝开裂的问题。炉膛区域的结构设计兼顾了燃烧空间与换热面的布置比例，内部折流结构的排布能够延长高温烟气的停留时间，提升热能转换效率，外部护板的拼接结构预留了热膨胀间隙，适配设备启停过程中的温度形变需求。从安装边界来看，整体设备的占地尺寸适配常规工业厂房的层高与柱距要求，底部钢架的地脚螺栓点位排布符合通用设备基础的施工规范，外接管路的接口位置统一设置在设备侧方的操作面侧，方便现场对接工艺管线、烟风道以及排污管路，不需要额外对厂区管线进行大规模改道。设计过程中针对各部件的装配逻辑做了分层处理，钢架、管路、换热组件、护板结构均可独立拆分，方便生产制造环节的分部件下料、焊接组装，也便于后期运维过程中对易损部件进行单独更换，不需要对整体结构进行大范围拆解。烟风系统的支路设计兼顾了风量调节的操作空间，各调节风门的安装位置预留了操作手柄的活动范围，操作人员在日常巡检过程中可直接在平台层完成风量调整，不需要额外搭设操作架。整体结构的受力传递路径清晰，设备自重、内部介质重量以及运行过程中的振动荷载均通过主钢架传递至底部基础，各连接节点的加强结构设计匹配对应位置的荷载等级，避免出现应力集中导致的结构疲劳损伤。
