小型单缸活塞式航空动力装置结构设计

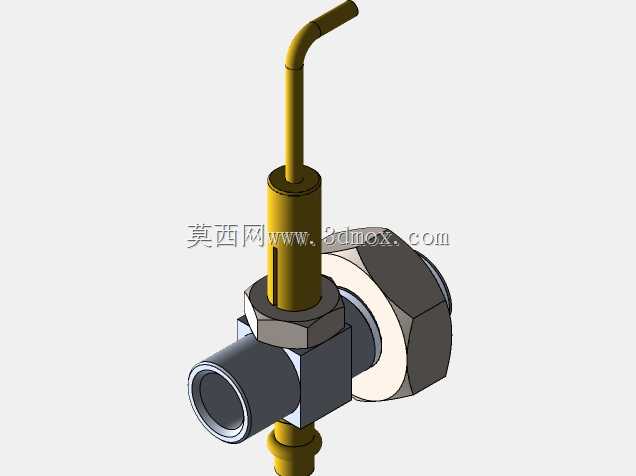

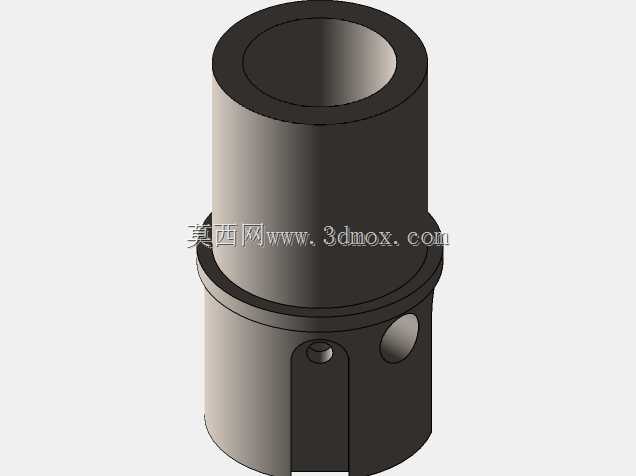

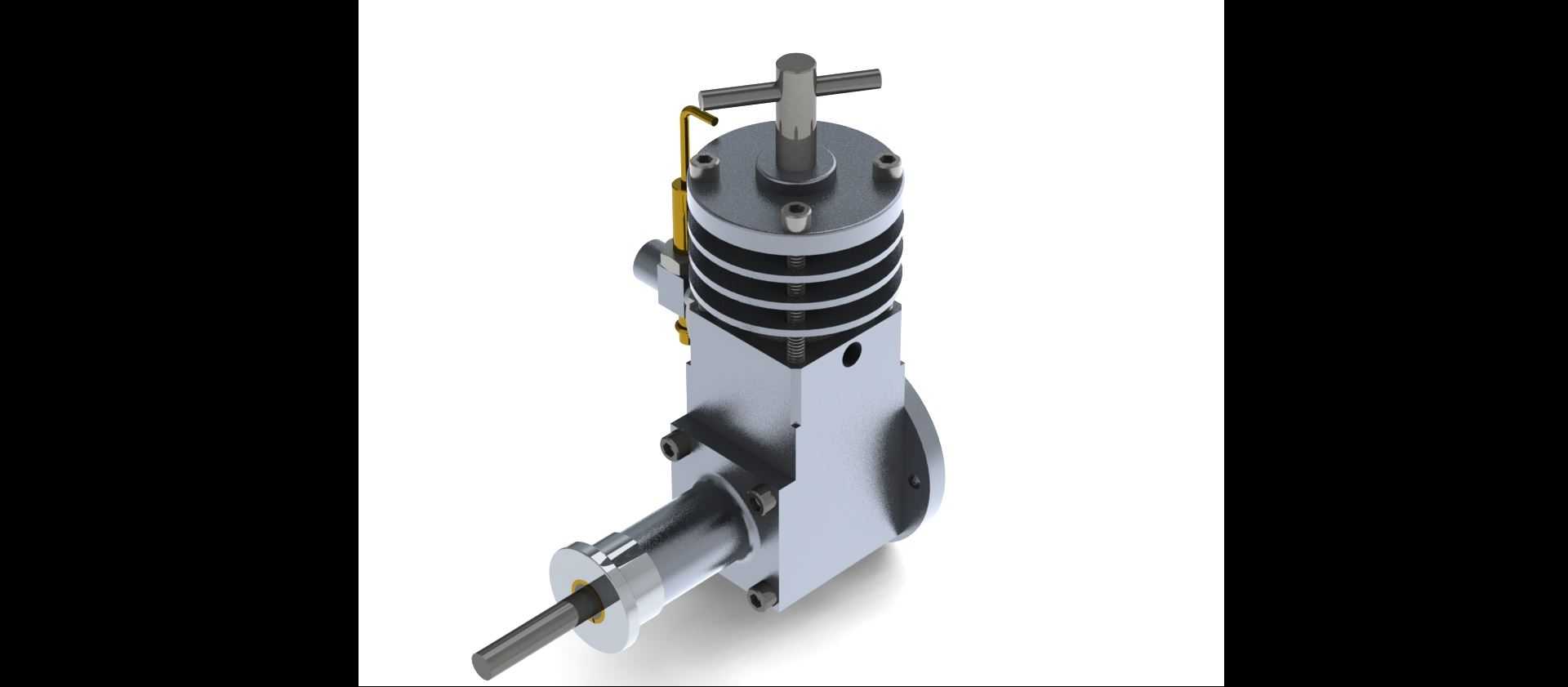

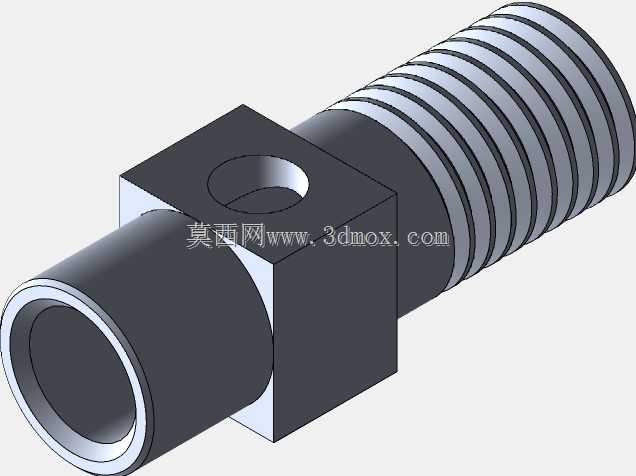

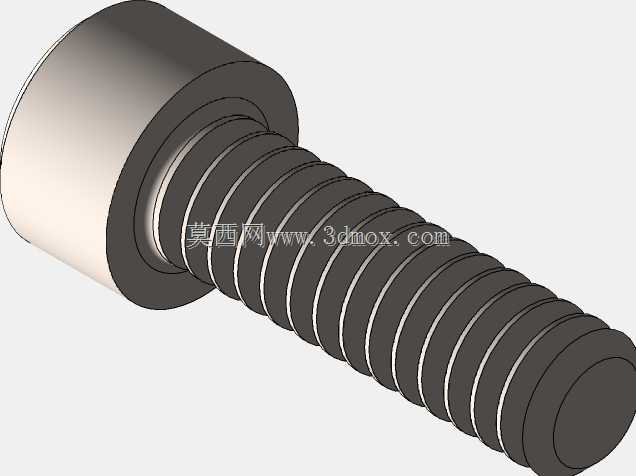

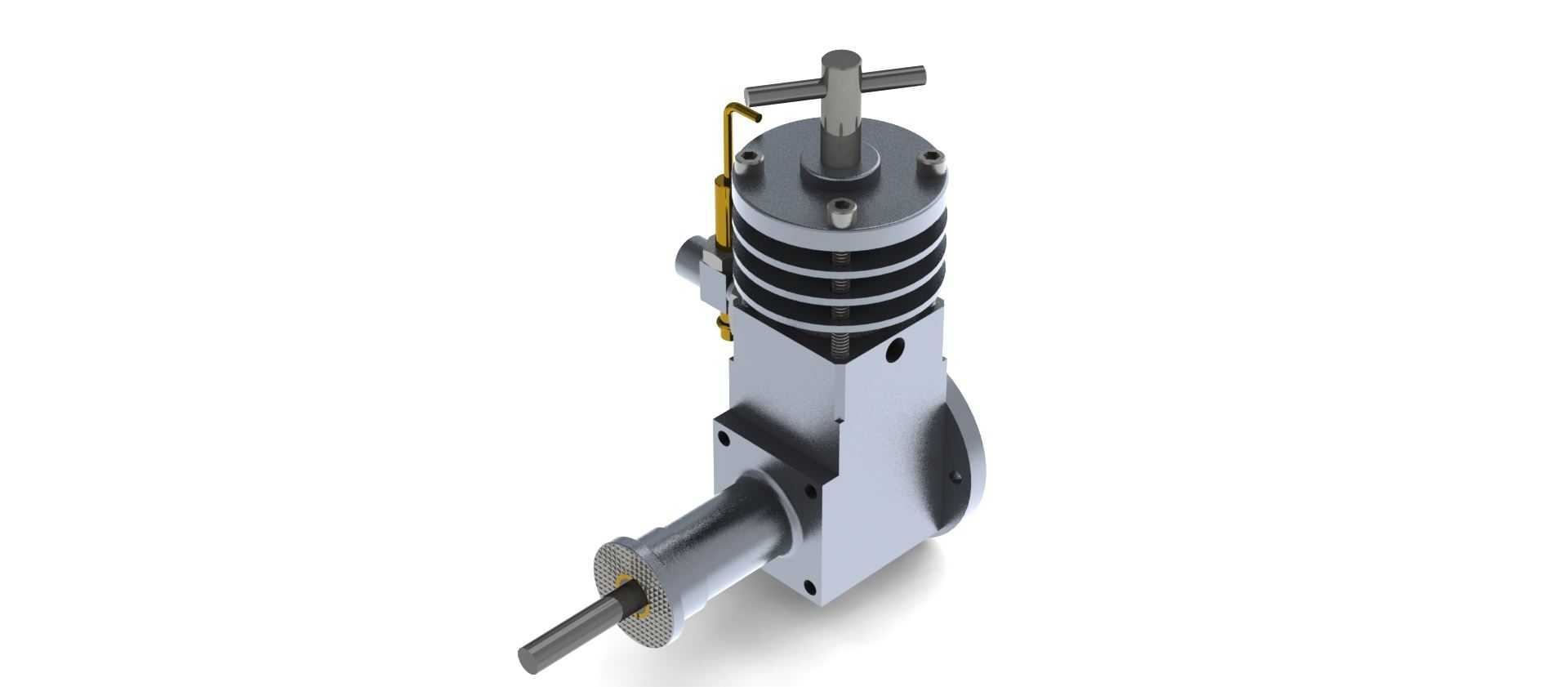

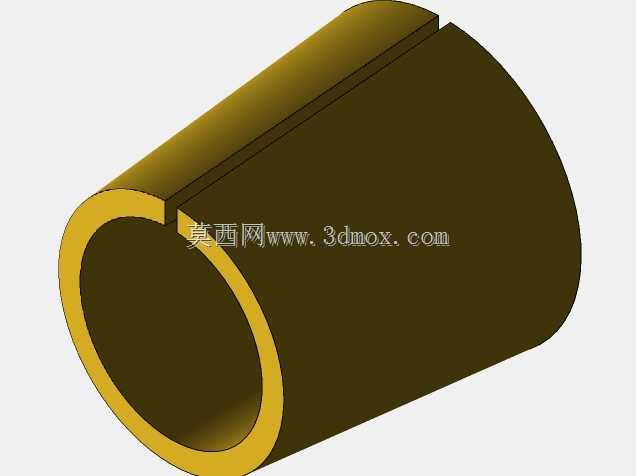

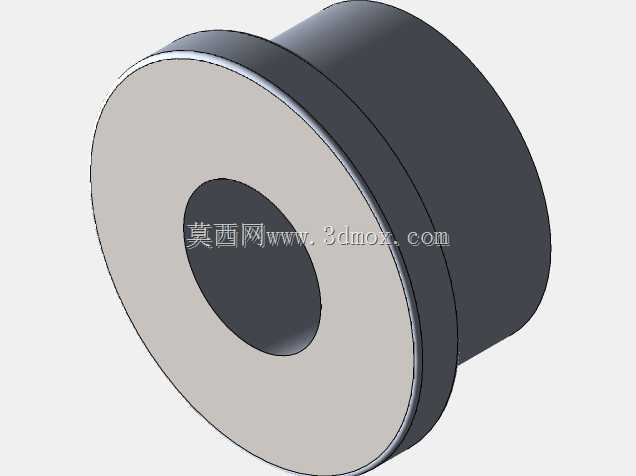

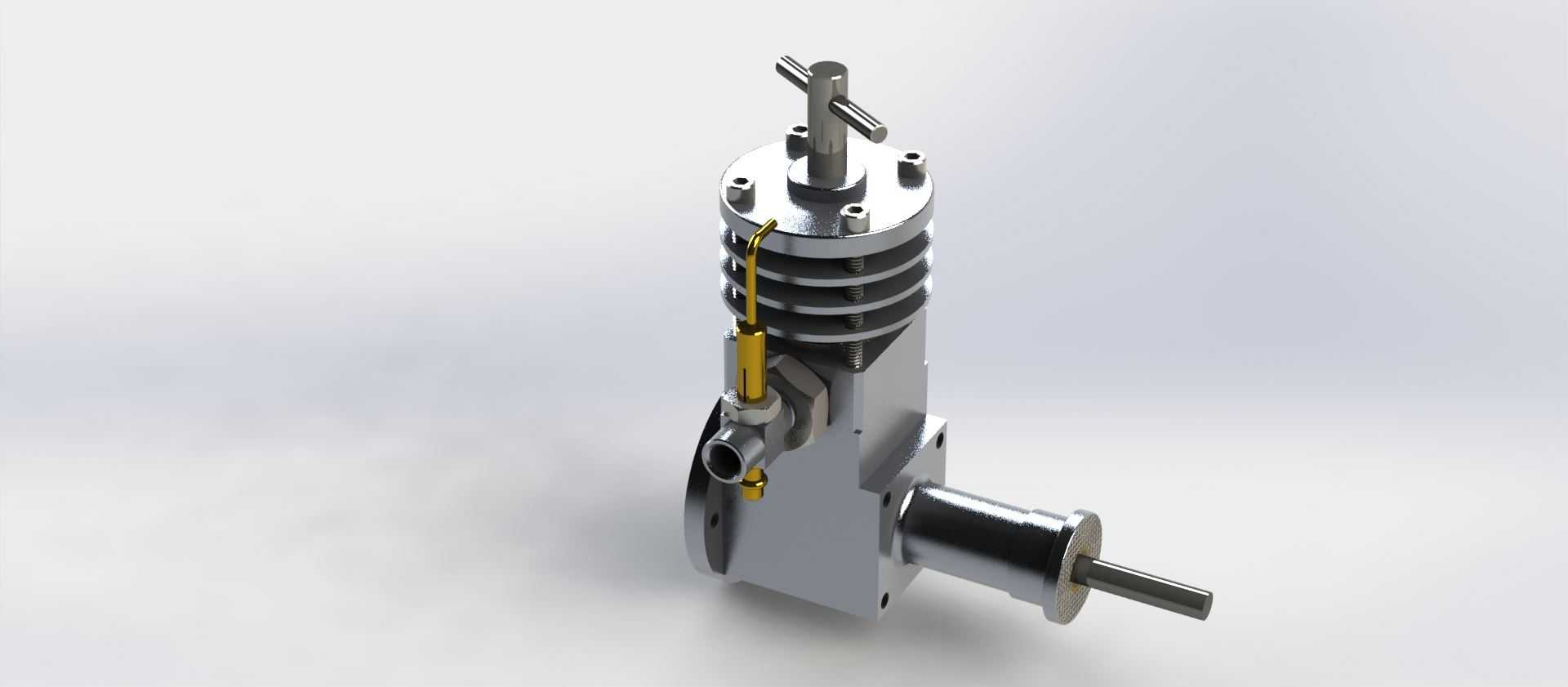

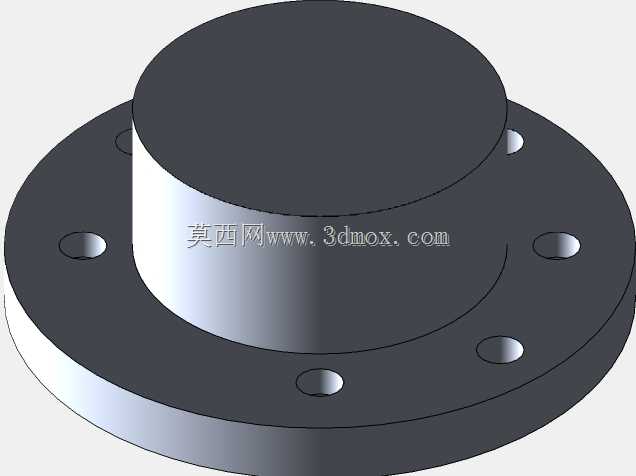

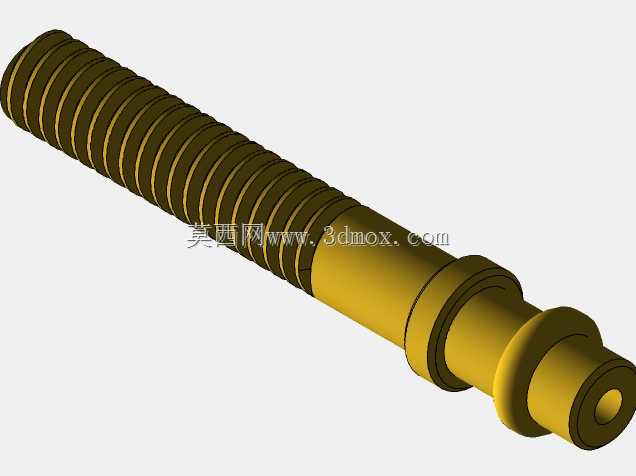

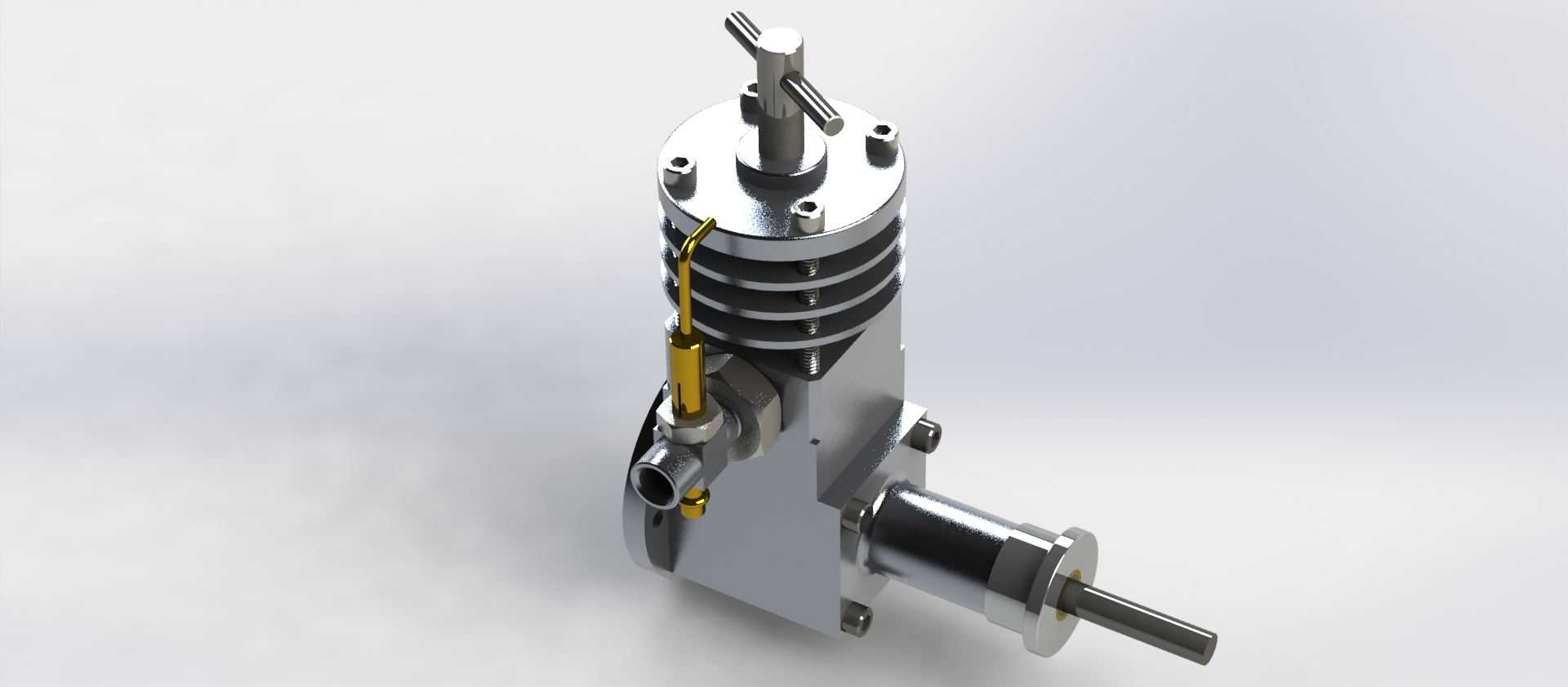

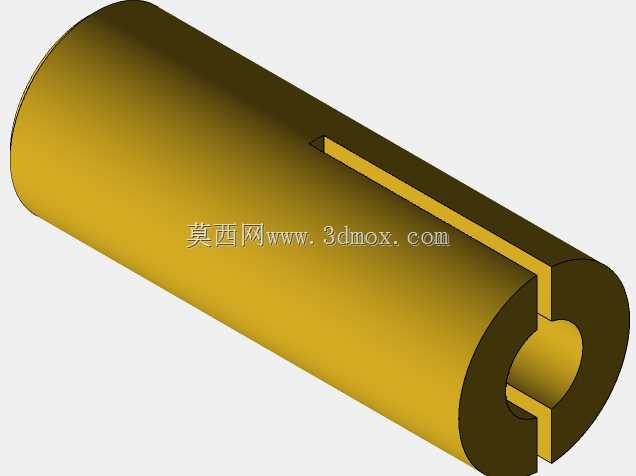

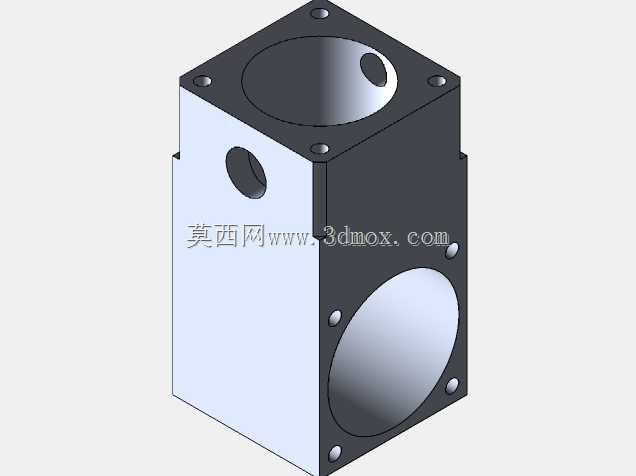

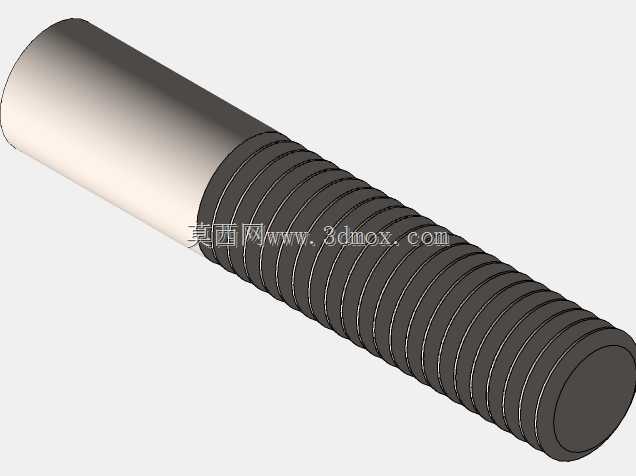

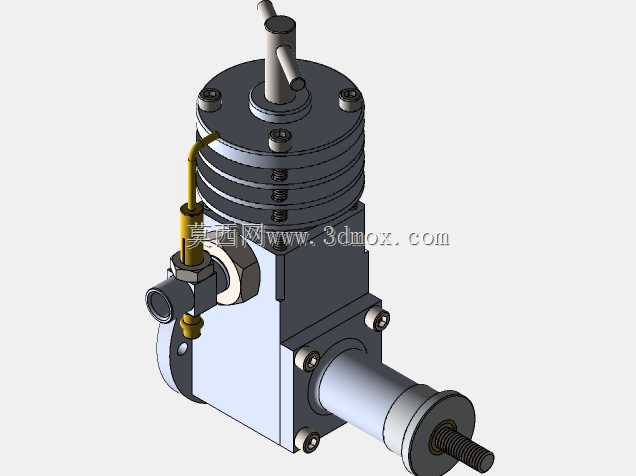

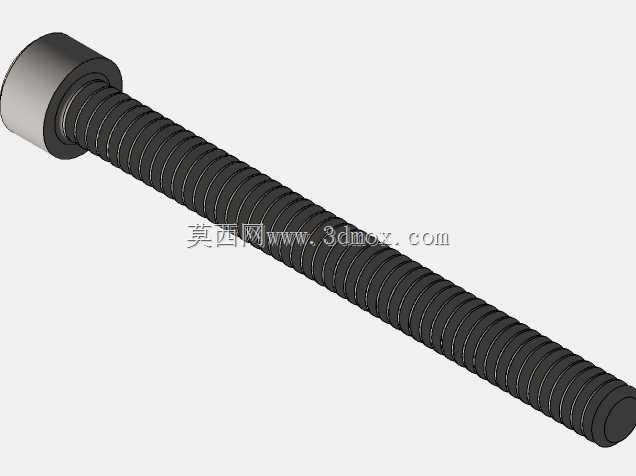

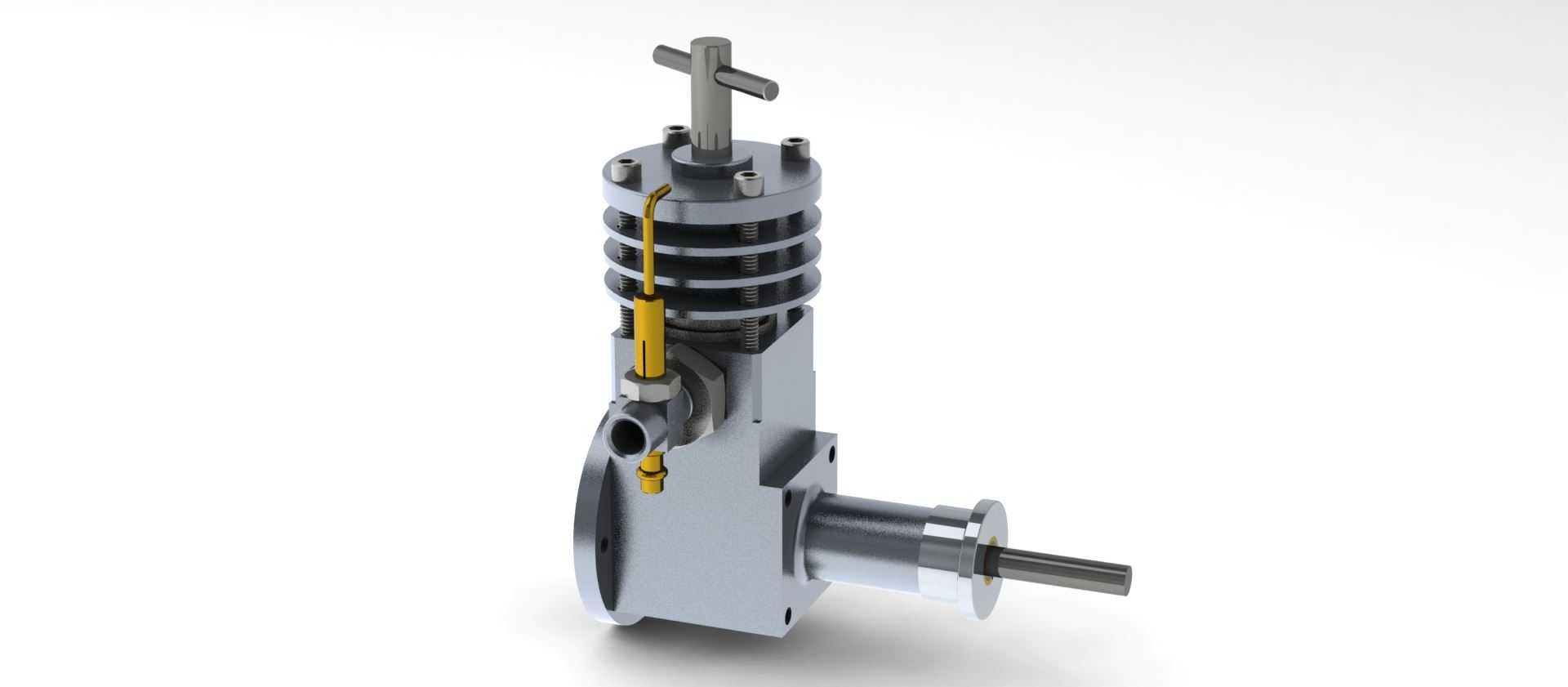

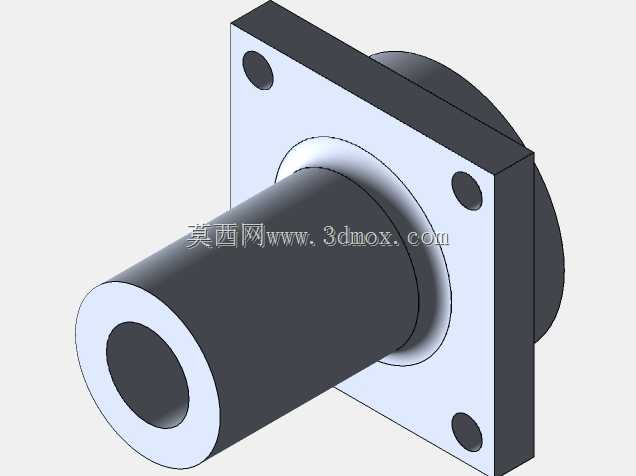

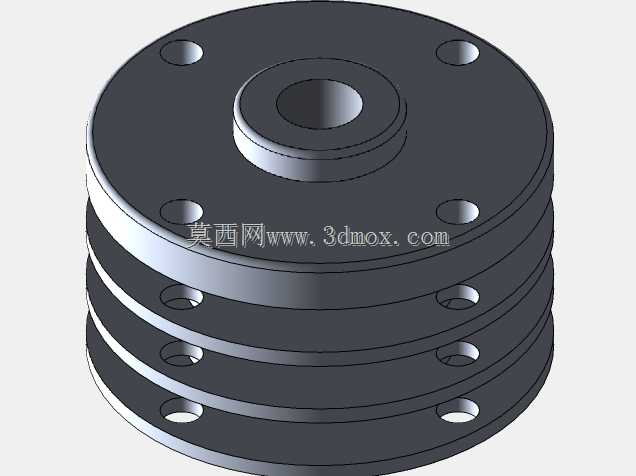

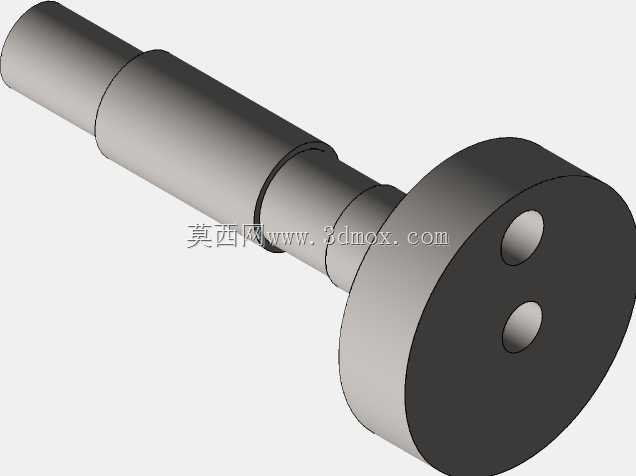

这款小型单缸动力装置主要面向轻型航空模型、小型实验类飞行器的动力配套场景，也可作为微型动力单元适配小型地面实验设备、教学演示台架使用。从结构布局来看，整体采用立式单缸排布，上部为带环形散热鳍片的气缸组件，鳍片沿气缸周向等距分布，能够在风冷工况下快速带走燃烧做功产生的热量，避免缸体温度过高引发的密封失效、润滑性能下降问题，这种散热结构适配无额外水冷系统的轻量化使用场景，无需配套复杂的冷却管路，能大幅降低整套动力单元的自重。气缸顶部设置了气门调节机构与摇臂组件，外露的调节杆可方便运维人员调整气门间隙，保证进排气时序的精准性，适配不同转速区间的做功需求。缸体侧部集成了燃油油路与喷油组件，管路采用硬管弯折定型，沿缸体侧壁固定排布，既减少了外置管路的振动松脱风险，也能让燃油在进入燃烧室前吸收部分缸体余热，提升雾化效果。下部曲轴箱采用一体化铸造成型的壳体结构，侧部伸出的动力输出轴为阶梯轴设计，轴段预留了键槽安装位，可直接配套联轴器、带轮等传动件，输出轴的伸出长度与轴径经过匹配设计，能够保证在额定转速下的传动同轴度，减少径向跳动带来的磨损。安装边界方面，曲轴箱侧部与底部均设置了带安装孔的凸台，凸台平面经过铣削加工保证平面度，可通过螺栓直接固定在设备机架或飞行器的动力安装架上，安装孔的孔位间距适配常规小型动力安装架的通用尺寸，无需额外制作转接板即可完成装配。设计过程中充分考虑了轻量化与结构强度的平衡，壳体壁厚在保证承压能力的前提下做了减薄处理，非受力区域做了局部挖空设计，在不降低整体刚性的基础上控制了整机重量。各运动副的配合间隙经过合理设定，既保证活塞在缸体内的往复运动顺畅，也能减少漏气量，提升做功效率，曲轴与轴承的配合位采用过盈配合设计，避免高转速下出现轴窜问题。油路接口的位置设置在缸体中下部，能够保证润滑机油在重力作用下回流到曲轴箱底部，减少机油消耗量，同时避免机油进入燃烧室引发积碳问题。
