剖视结构展示燃气轮机原理样机

这套剖视结构的燃气轮机模型，完整还原了轴流式燃气轮机的核心流道与部件排布，可直接用于热力循环原理演示、结构认知教学以及初步方案论证阶段的结构参考。从实际工程应用场景来看，这类小尺寸原理样机常被用于高校热能动力专业的教学演示、企业新员工的结构培训，也可作为微型燃气轮机改型设计的基础参考框架，帮助设计人员快速梳理通流部分的部件匹配逻辑。

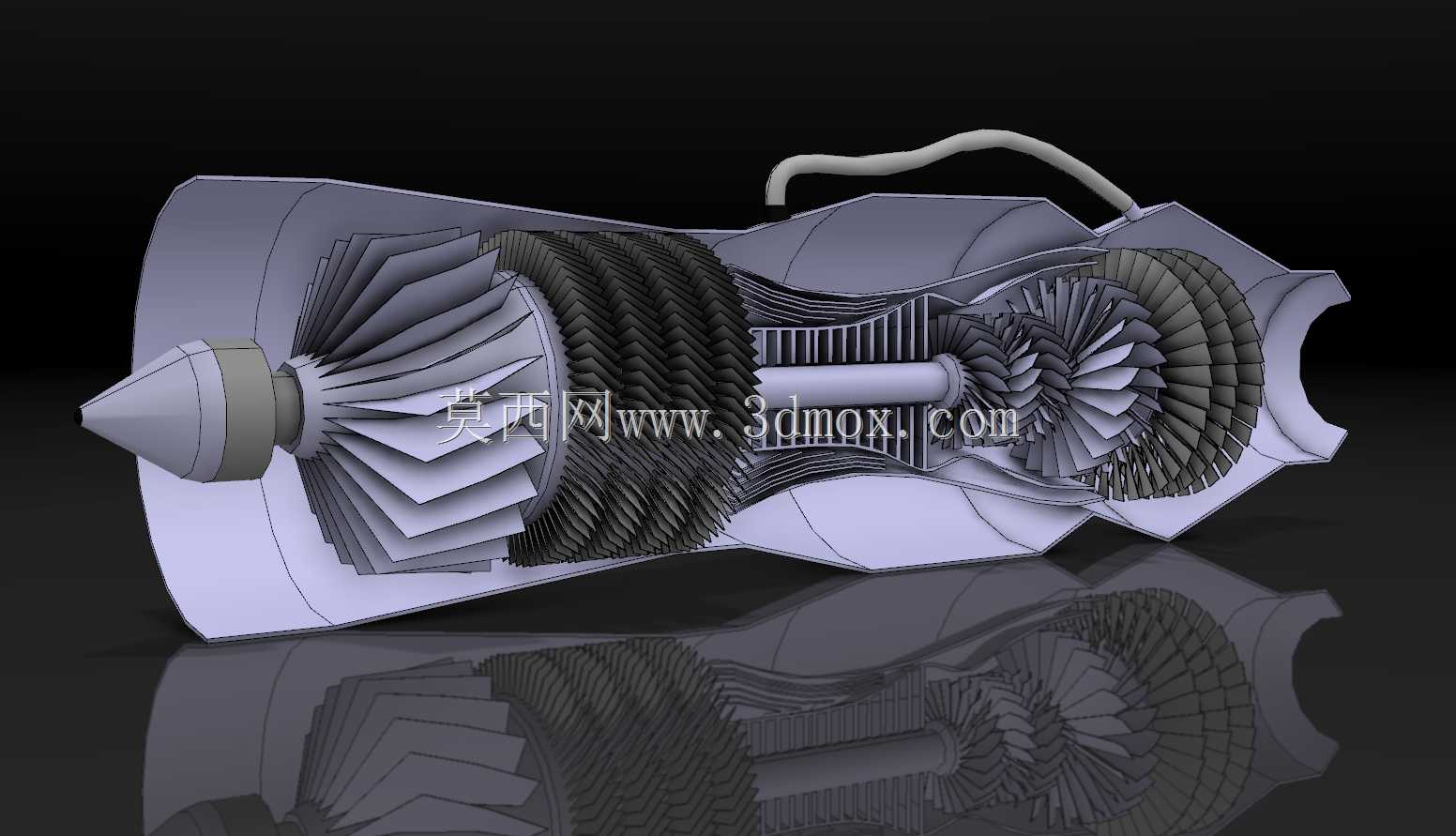

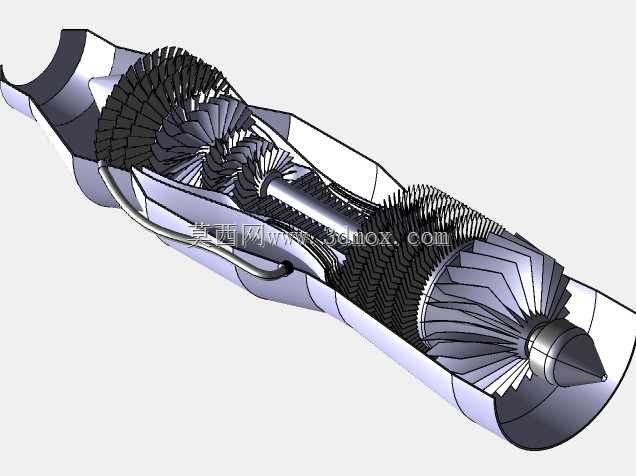

模型采用全剖视的展示形式，将进气道、多级轴流压气机、环形燃烧室、多级涡轮以及排气段的内部结构完全外露，各级叶片的叶型排布、轮盘连接结构、静子与转子的间隙边界都做了清晰的结构还原。压气机段采用多排轴流叶片逐级排布的设计，从进气端到燃烧室入口，叶片弦长逐级缩短、安装角逐步调整，匹配压气机段逐级增压的流道变化需求，每级转子叶片与静子叶片的轴向间隙都符合常规轴流压气机的设计边界，可直观展示空气从进气端进入后逐级压缩的流道走向。燃烧室段采用环形腔室结构，预留了燃油喷嘴的安装位置与火焰筒的冷却通道结构，能清晰呈现压缩空气进入燃烧室后与燃油混合燃烧的腔室空间，外部的管路结构对应点火引线与燃油供给的外接接口，安装位置避开了高温核心区，符合实际设备的管路布置逻辑。

涡轮段与压气机段通过同轴结构连接，涡轮叶片采用更大的弦长与扭转角度，匹配高温高压燃气做功后的流道膨胀需求，涡轮端的叶片数量与级数匹配压气机的耗功需求，转子轴的支撑位置在模型中也做了简化还原，可直观展示燃气推动涡轮转动后，同轴带动压气机持续工作的动力传递路径。从安装边界来看，模型整体为轴向对称结构，外部机匣的剖分面沿轴向中心线拆分，各部件的径向尺寸从进气端到排气端先收窄再逐步扩张，符合燃气轮机通流部分的截面变化规律，外部没有多余的突出安装结构，核心部件的轴向尺寸比例参考了中小推力航空燃气轮机的尺寸配比，可作为原理验证阶段的结构排布参考，帮助设计人员快速核对各级部件的轴向空间占比，避免初始方案阶段出现流道空间不足、部件干涉的问题。

在设计思路上，这套模型没有做过多的细节简化，保留了核心功能部件的结构特征，既可以用于三维建模练习时的叶轮类部件建模参考，帮助从业者掌握复杂扭转叶片、多级转子装配的建模逻辑，也能用于热力循环分析时的流道空间参考，直观理解布雷顿循环在实际设备中的结构对应关系。
