单缸活塞式动力机构结构展示

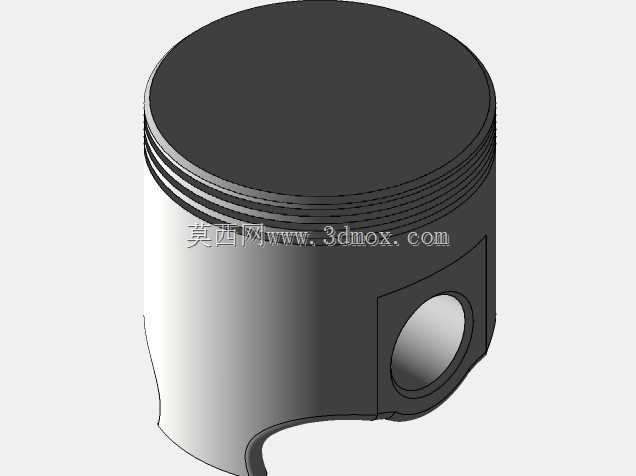

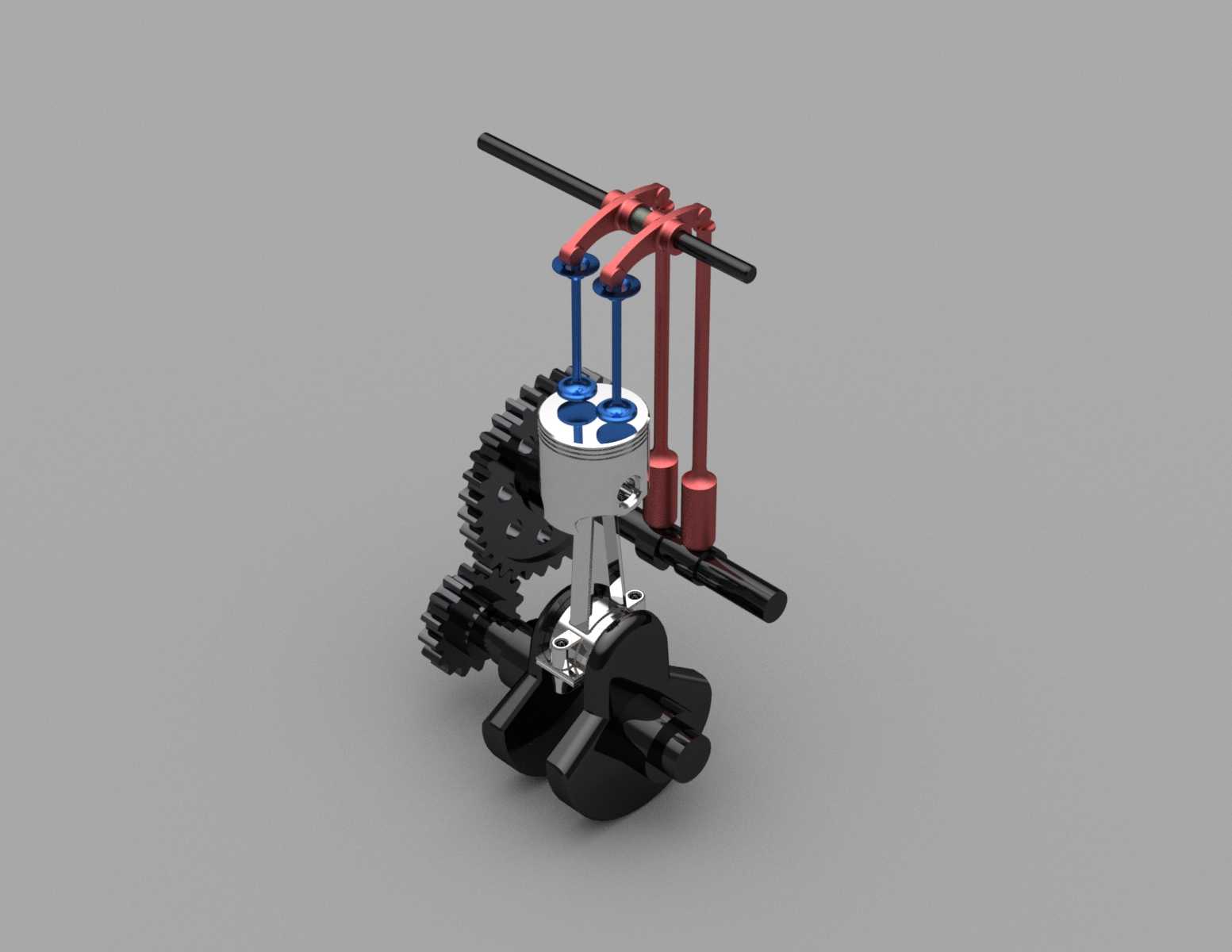

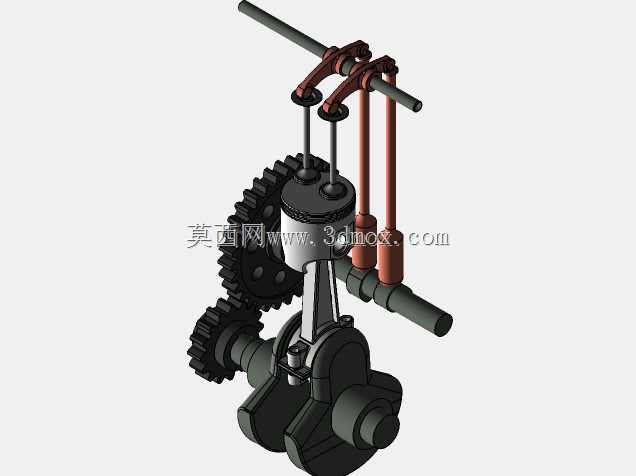

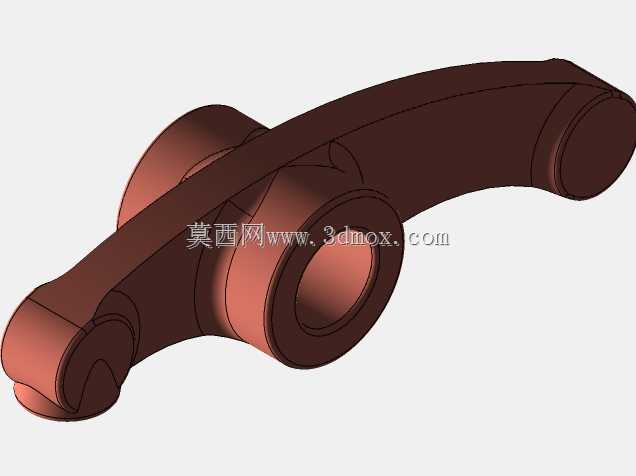

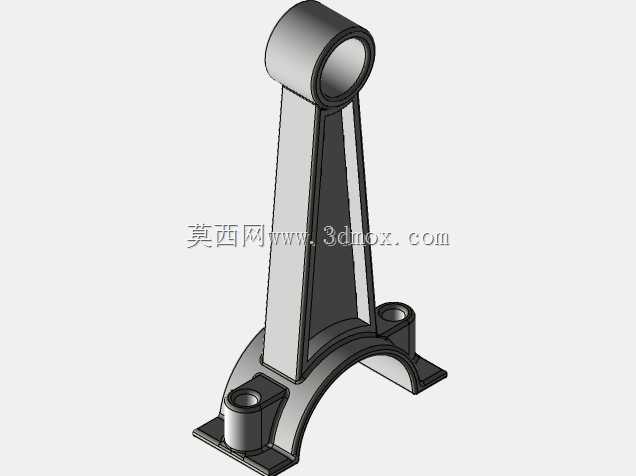

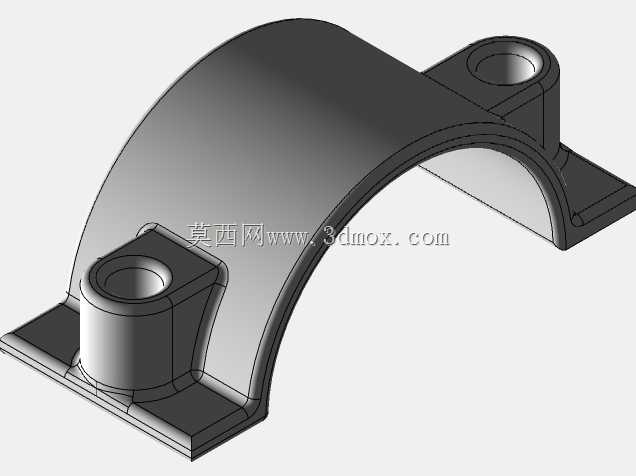

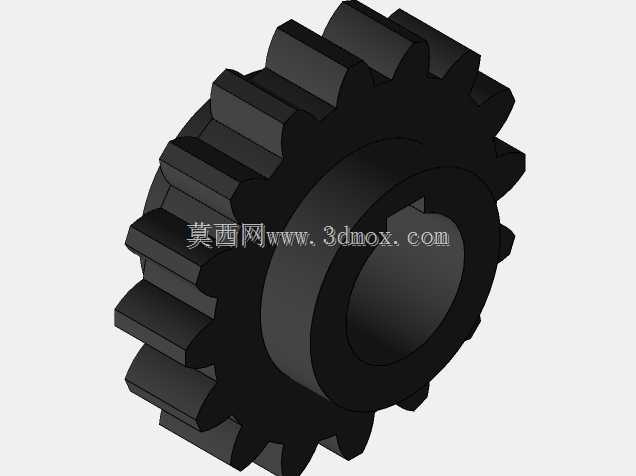

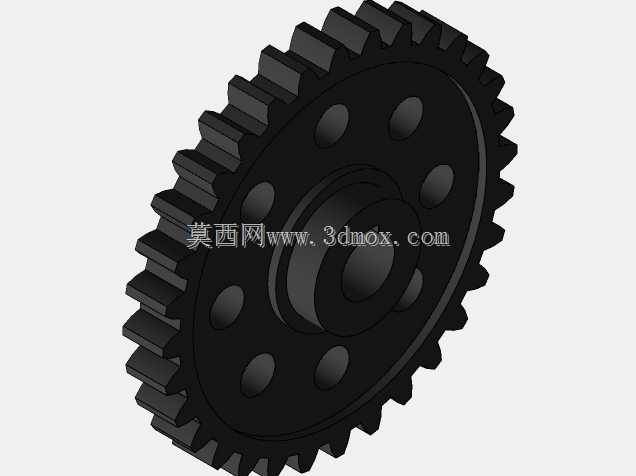

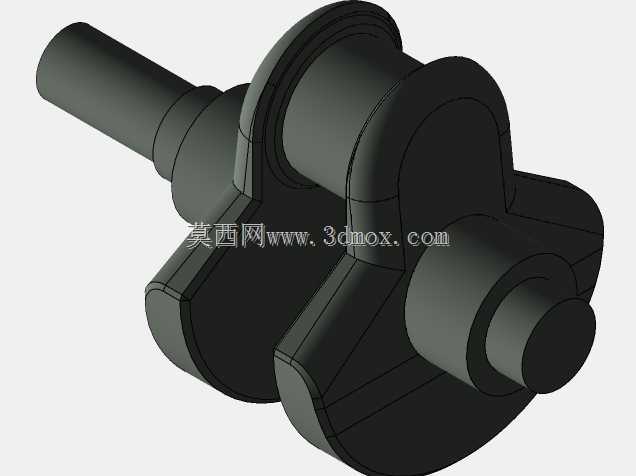

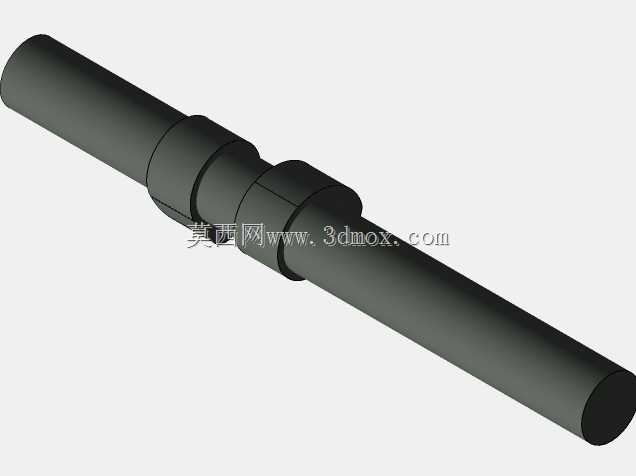

这套单活塞动力结构，常被用作小型动力输出单元的原理验证载体，在教学演示、小型便携动力设备研发场景中应用较多，也可作为内燃机入门学习的具象化参考结构。从结构布局来看，整套机构将活塞往复运动的直线轨迹，通过曲柄连杆组件转化为曲轴的旋转运动，曲轴端集成的传动齿轮组，可将动力传递至配套的配气联动构件，顶部的推杆与摇臂结构，能跟随曲轴转动节奏完成进排气动作的时序匹配，无需额外设置独立的配气驱动源，整体传动链路紧凑，没有冗余的传动环节。设计阶段优先考虑了运动干涉的规避，各运动构件的行程边界经过反复校核：活塞在缸筒内的往复行程预留了足够的安全余量，不会出现撞缸或行程不足导致的配气时序错位；连杆与曲轴曲柄销的连接位置做了限位结构，避免高速运转时出现轴向窜动；两侧的传动推杆与摇臂的铰接点间隙控制在合理范围，既保证运动顺畅，又不会因间隙过大产生传动滞后。安装边界方面，整套机构的外接动力输出轴位于侧方，轴径尺寸适配常规的小型联轴器规格，可直接连接小型发电机、微型水泵等负载设备；底部的曲轴支撑座预留了标准安装孔位，可直接固定在通用型材机架上，不需要额外制作转接安装板。顶部的操作杆结构可手动驱动整套机构运转，方便在无动力输入时检查各构件的运动顺畅度，排查卡滞点；齿轮组的啮合间隙经过调整，既保证传动精度，又能降低运转时的啮合噪音。在实际应用中，这类简化结构的单活塞动力机构，去掉了复杂的电控与冷却辅助系统，核心突出动力转换的基础原理，既可以作为职业院校机械专业的教学演示教具，帮助学习者直观理解四冲程动力转换的完整过程，也能作为小型通用动力设备的原型结构，经过适配改造后可用于小型园林工具、便携应急发电装置的动力核心开发。建模过程中对各配合面的公差做了对应标注，运动副的约束关系完全参照实际机械装配逻辑设置，可直接用于运动仿真分析，验证不同转速下各构件的受力情况，为后续的实物加工制作提供准确的结构参考。
