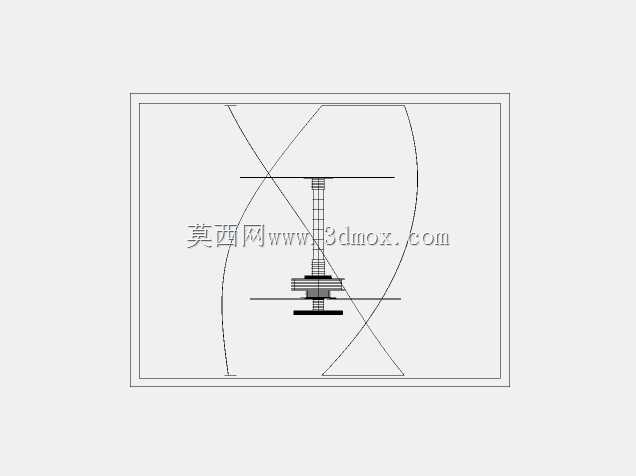

小型垂直轴风力涡轮发电装置结构设计

这款垂直轴风力涡轮装置，核心定位是离网场景下的分布式风能供给单元，在实际工程应用中，可适配无电网覆盖的偏远区域监测站点、户外独立供电设施、小型离网民居补能等场景，相比传统水平轴风机，它对风向变化的适应性更强，无需加装复杂的对风转向机构，在紊流较多的城市近地面、山地垭口等风况复杂区域也能稳定捕获风能。从功能特性来看，该装置采用螺旋形曲面叶片结构，叶片沿垂直轴呈对称环绕布置，启动风速阈值更低，微风环境下即可带动转轴启动运转，运转过程中气动噪声更低，不会对周边环境造成明显声干扰，同时叶片的曲面造型经过气动优化，能在不同来风角度下保持相对稳定的转矩输出，避免水平轴风机在侧风、变向风下的输出波动问题。设计思路上，整体采用无外露复杂传动结构的布局，转轴与发电单元直连布置，减少中间传动环节的机械损耗，叶片与中心轮毂的连接采用嵌入式固定结构，降低长期风载下的连接松动风险，整体结构重心沿垂直转轴均匀分布，运转时动平衡表现更优，可降低塔架的交变载荷冲击，提升整体结构的疲劳寿命。安装边界方面，该装置整体径向尺寸紧凑，不需要水平轴风机那样预留较大的叶片扫风半径空间，对安装场地的面积要求更低，可直接安装在建筑屋顶、小型监控杆顶部、离网通讯基站支架等位置，安装时不需要调整机组朝向，基础施工仅需保障垂直安装精度即可，后期运维过程中不需要对转向机构进行定期校准维护，核心发电单元布置在转轴下部靠近安装基础的位置，降低了整体重心，提升了高空安装的结构稳定性。叶片的曲面造型兼顾了气动效率与结构强度，曲面过渡无明显棱角，可降低风阻突变带来的结构振动，在高风速下可通过自身气动特性实现一定的转速自限制，避免超速运转带来的结构损坏风险，适配离网场景下无人值守的使用需求，不需要额外加装复杂的机械限速机构，进一步简化了整体结构，降低了后期故障概率。
