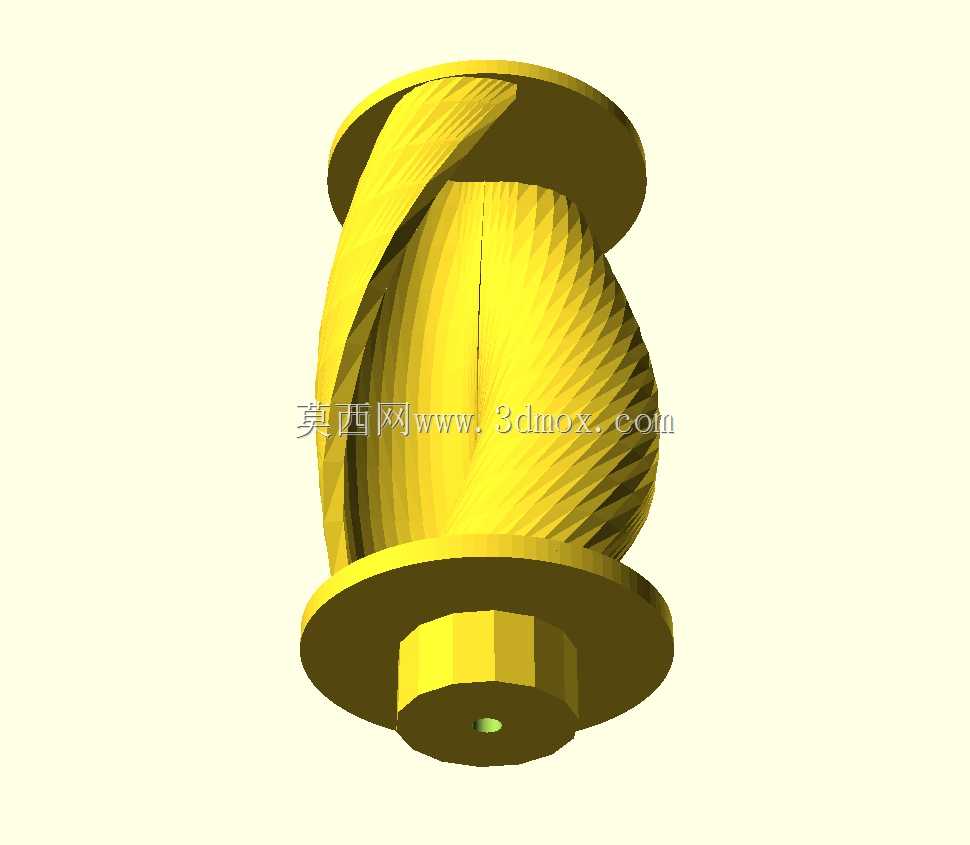

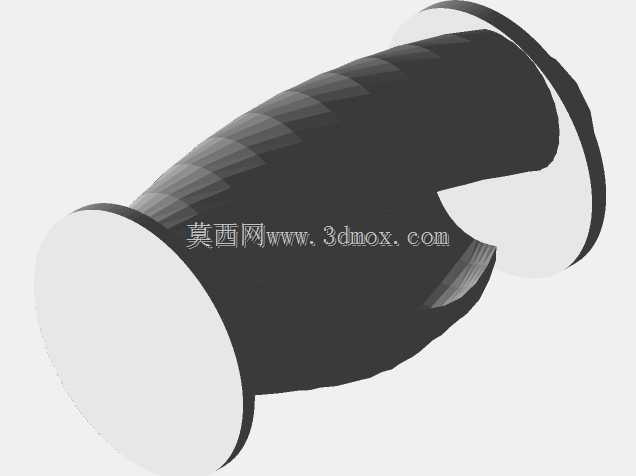

小型垂直轴萨沃纽斯螺旋涡轮转子结构

这款垂直轴螺旋涡轮转子，核心适配小型离网风力发电场景，常见于牧区户用供电、野外监测站点补能、分布式微风电组网等对启动风速要求低的应用场合，相比传统水平轴风机，它无需对风机构，在紊流风场、风向多变的城郊、山地、近岸区域都能稳定捕获风能，不会因为风向突变出现载荷骤变损伤传动结构的问题。从功能特性来看，螺旋扭曲的叶片构型能让气流在流经叶片曲面时，始终保持连续的力矩输出，不会出现直叶片萨沃纽斯转子在特定转角下的力矩死区，启动风速可低至2m/s左右，即使是微风条件下也能带动后端发电机切入工作，上下端的环形法兰结构一方面起到叶片端部封边的作用，减少叶尖气流绕流带来的能量损失，另一方面也作为安装基准面，可直接通过法兰端面的定位止口与下方的发电机转轴、支撑轴承座配合，无需额外设计转接工装，降低整机装配的同轴度调校难度。设计过程中优先考虑了3D打印快速成型的工艺可行性，叶片曲面采用连续变曲率螺旋扫掠生成，整体壁厚保持均匀，没有出现突变的厚壁结构，避免打印过程中出现翘曲、填充不均的问题，中心的轴孔预留了标准的公差配合余量，可直接适配常用的小型发电机输出轴径，不需要二次加工扩孔。安装边界上，整体径向尺寸控制在小型风机的常规适配范围，轴向高度与直径的比例经过优化，既保证了足够的迎风扫掠面积，又不会因为重心过高导致整机运行时的振动幅值超标，叶片表面的连续曲面没有尖锐凸起，运行过程中气动噪声更低，适合在靠近人居的场景部署。结构上没有复杂的内腔或者悬空结构，打印时不需要添加大量支撑，后续去除支撑的工作量小，成型后表面经过简单打磨就可以直接装配使用，对于做小型风电原型验证、创客类新能源项目开发来说，能大幅缩短从结构设计到实物测试的周期，也方便根据实际风场测试数据快速调整叶片的螺旋升角、扭曲率参数，迭代优化风能捕获效率。
