ABB GSA-OA型52KV2000A变压器套管结构

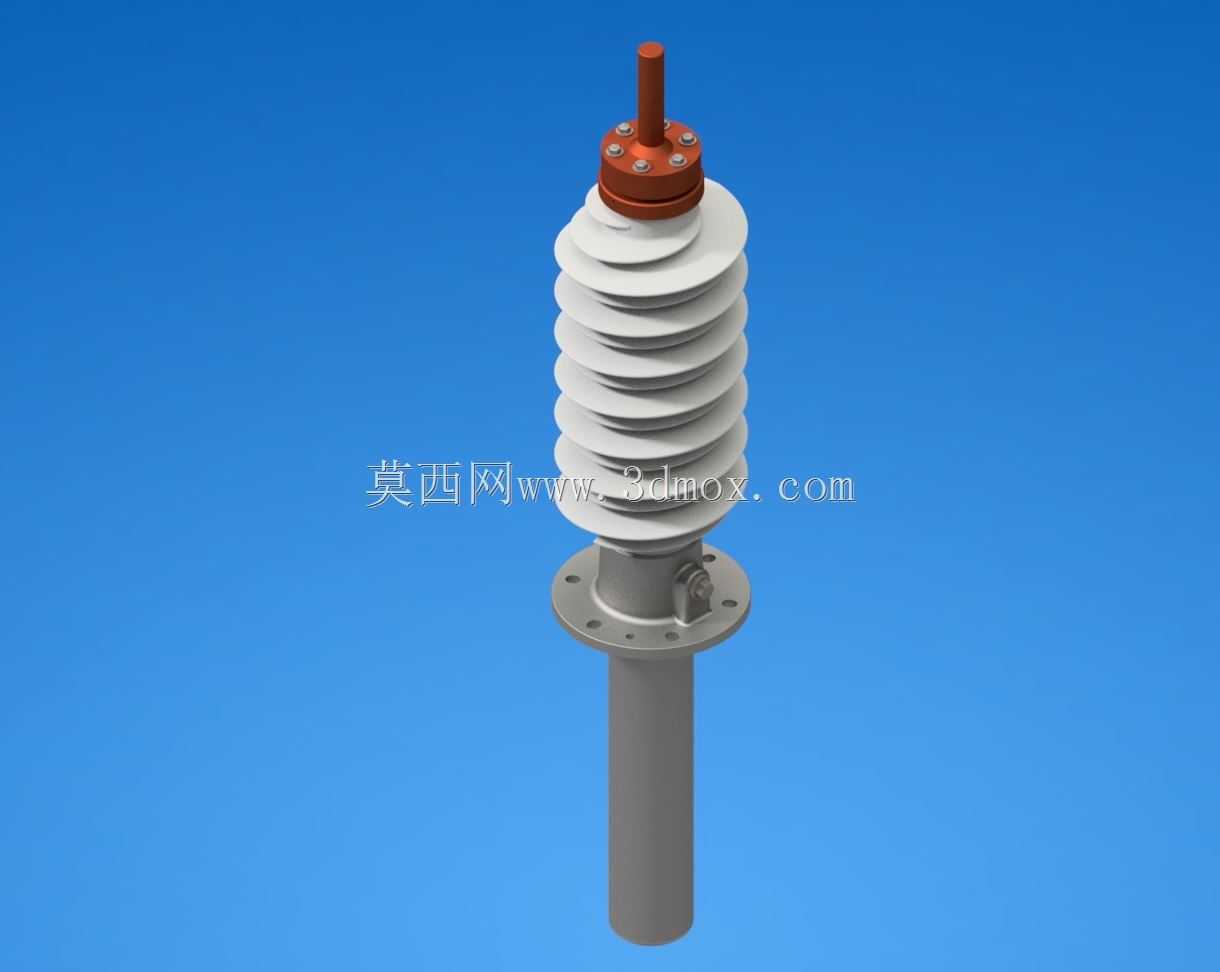

在输配电系统的变压器设备中，套管是实现带电导体引出、同时完成对地绝缘与机械固定的核心部件，这款GSA-OA型套管适配52kV电压等级、2000A额定电流的油浸式电力变压器，多用于城网变电站主变、工业厂区专用变的高压侧出线场景，也可适配同电压等级的穿墙导电安装需求。从结构设计来看，上部采用多伞裙的瓷质绝缘结构，伞裙的错落排布是为了在户外雨雪、凝露环境下拉长爬电距离，避免污闪、湿闪故障，伞裙的倾斜角度经过反复校核，既能保证雨水自然滑落减少积污，又不会在强风环境下形成过大风阻影响结构稳定性。顶部的导电接线端采用铜质镀锡处理，搭配均压压盖与紧固螺栓，可与外部高压母排可靠压接，均压结构能均匀端部电场，避免尖端放电引发的电蚀问题。中部的安装法兰采用铸铁镀锌材质，法兰上预留的安装孔位与变压器油箱顶盖的开孔尺寸完全匹配，法兰与瓷套之间采用机械卡装加密封胶垫的结构，既保证机械连接强度，又能隔绝变压器内部绝缘油渗漏，同时阻断外部潮气进入油箱内部。下部的导电杆深入变压器油箱内部，长度适配常规油浸式变压器的油箱顶盖到内部绕组接线端的距离，杆体表面做绝缘包覆处理，避免与油箱内部其他构件发生放电。建模过程中，对伞裙的曲面弧度做了连续曲率处理，没有出现折线棱角，还原了真实瓷套的成型工艺特征，法兰上的接地端子、密封槽细节都做了还原，安装边界上，法兰的安装孔中心圆直径、导电杆直径、伞裙最大外径都严格按照实物尺寸还原，设计人员在做变压器整体布局时，可以直接调用该模型核对高压侧的安全绝缘距离，确认套管与周边母排、油箱壁、储油柜等部件的间隙是否满足高压安全规范，也能提前核对安装开孔位置是否匹配，避免现场安装时出现干涉问题。这类套管在实际运行中要长期承受工作电压、短时过电压以及大电流的发热影响，因此结构上各部件的同轴度要求很高，建模时也严格保证了导电杆、瓷套、法兰三者的同轴度，还原了产品实际装配的公差配合要求，伞裙的数量、间距也完全符合高压绝缘件的设计规范，能够为电力设备结构设计人员提供准确的三维参考。
