500VA环形电源变压器结构设计

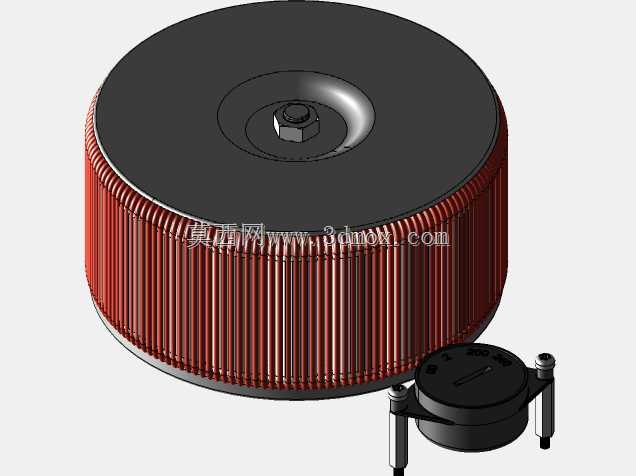

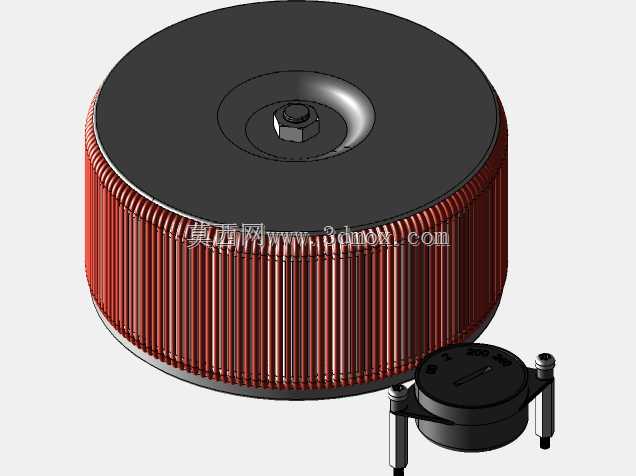

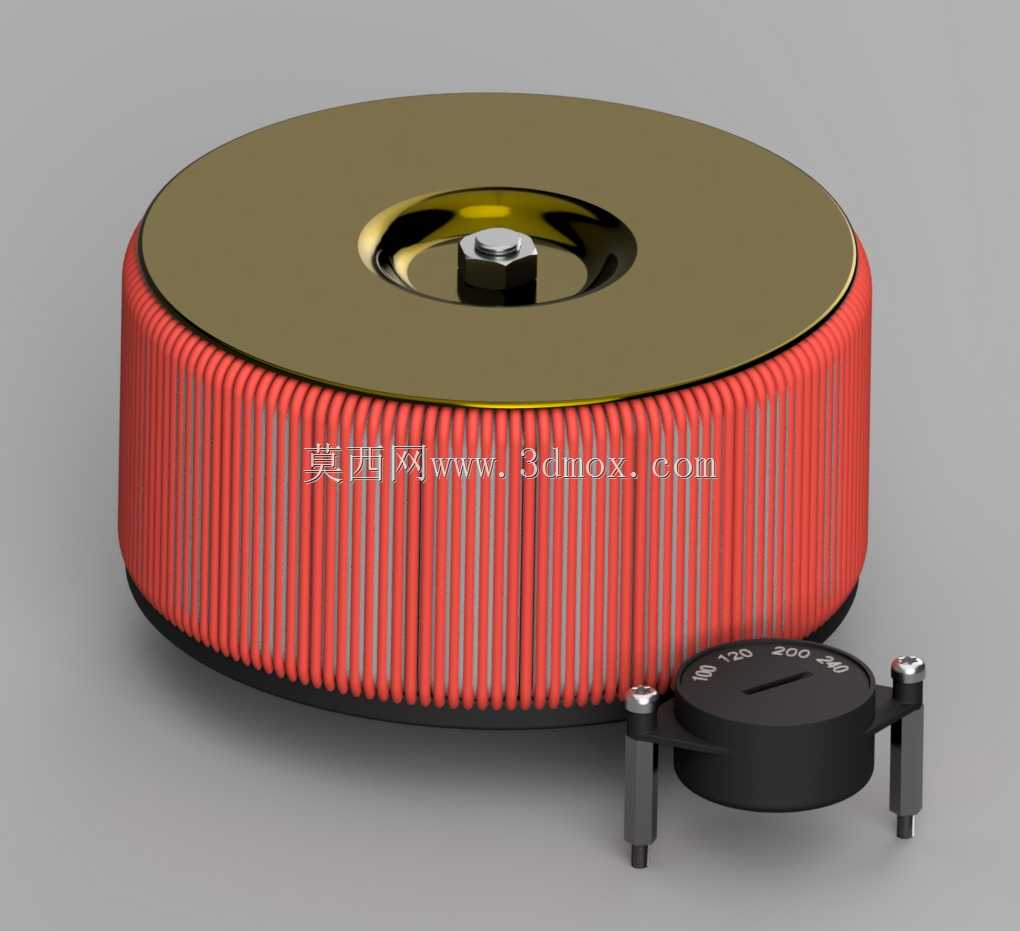

在中小功率供电场景里，环形变压器的应用覆盖了工业控制设备、精密测试仪器、高端音频设备、小型工业电源模组等多个领域，这类器件凭借闭合环形磁芯的结构优势，相比传统叠片式EI变压器拥有更低的空载损耗、更小的漏磁干扰，更适合对电磁兼容有一定要求的供电回路。这款500VA容量的环形变压器，设计时首先围绕磁芯的磁通密度做了核算，选用取向硅钢卷绕的环形铁芯，保证额定负载下的磁滞损耗控制在合理区间，避免长时间运行出现异常温升。绕组部分采用分层绕制工艺，一次绕组与二次绕组之间做了绝缘隔离处理，修正了早期版本遗漏的绕组出线独立连接结构，每个绕组的引出端都预留了足够的接线长度，适配不同接线端子的压接或焊接需求，用户在实际装配时可以根据供电回路的接线需求，单独对一次、二次侧的出线做连接处理，无需额外拆解绕组外层的绝缘包覆层。从安装边界来看，变压器主体为圆柱环形结构，顶部中心预留了标准螺栓安装位，可以通过单颗中心锁紧螺栓配合减震垫圈，直接固定在设备的安装底板上，配套的接线端子座通过两个支撑立柱固定在磁芯侧方，端子座上标注了不同绕组对应的电压档位标识，接线时可以快速对应接线点位，避免错接。外层的绕组采用绝缘浸渍处理，外层包覆的绝缘层兼具绝缘防护与散热作用，绕组绕制完成后经过真空浸漆工序，既可以固定绕组线匝避免运行时出现线匝振动产生噪音，也能提升绕组的防潮能力，适配湿度稍高的工业车间使用环境。在实际选型适配时，需要注意安装位置预留足够的散热空间，虽然环形变压器的温升比传统叠片变压器低，但满负载运行时仍会产生一定热量，安装时不要紧贴密闭壳体的内壁，预留至少10mm以上的空气流通间隙，保证热量可以自然散出。中心安装螺栓的长度需要根据安装底板的厚度选配，螺栓锁紧时的扭矩要控制在合理范围，避免压力过大压坏磁芯顶部的绝缘端盖，配套的接线端子座与主体的安装位置可以根据设备内部的走线方向做小幅调整，支撑立柱的固定孔预留了微调余量，方便适配不同设备内部的走线布局。
