油浸式电力变压器散热结构三维设计

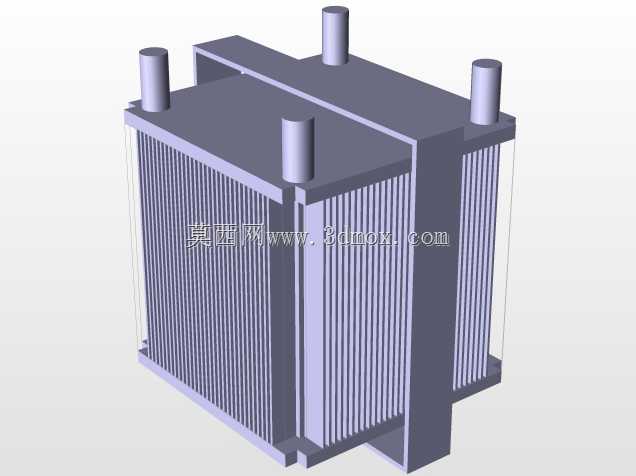

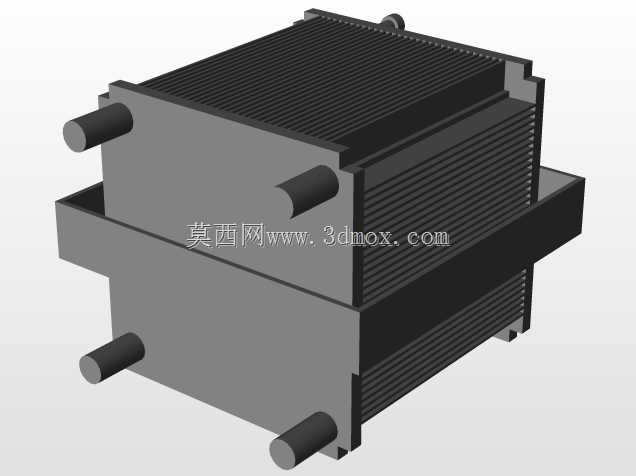

在输配电系统的户外场站、工业厂区配电环节中，这类带外置散热翅片的电力变压器承担着电压等级转换、电能分配传输的核心作用，是电网末端配电、工业用户进线侧的核心电能转换设备。从结构设计逻辑来看，模型完整还原了油浸式变压器的核心构造：顶部的四个柱状结构为高低压绝缘套管，承担着绕组引出线与油箱外部的绝缘隔离、接线固定作用，套管的排布间距严格遵循高压侧、低压侧的电气安全间隙要求，避免不同电位带电体之间发生空气击穿。箱体侧面密布的竖向散热翅片是整个散热系统的核心，设计时通过增大箱体与外部空气的接触面积，将变压器运行过程中铁芯、绕组产生的热量通过油箱内绝缘油的自然对流循环传递到翅片表面，再借助空气自然流通完成热量散发，这种片式散热结构无需额外配置强制风冷装置，能够在低维护需求下满足常规容量变压器的长期稳定运行要求。从安装边界来看，模型还原的油箱主体为方正立式结构，底部预留了与基础槽钢匹配的安装定位边，安装时需要在混凝土基础上预埋对应间距的固定槽钢，保证箱体底部与基础贴合紧密，同时预留足够的底部通风空间，避免地面积水浸泡箱体造成锈蚀。设计过程中需要重点考量几个核心维度：首先是油箱的密封结构，所有箱体拼接边、套管安装位都需要设置耐油密封胶条的安装槽，保证绝缘油不会出现渗漏，同时隔绝外部水汽、粉尘进入油箱内部破坏绝缘性能；其次是散热翅片的排布间距，翅片过密会导致空气流通阻力增大，散热效率下降，翅片过疏则无法达到足够的散热面积，需要根据变压器的额定容量、负载损耗值计算对应的散热需求，匹配对应的翅片数量与单片尺寸；另外顶部套管的高度需要满足户外安装时的带电距离要求，保证雨天时沿套管表面的爬电距离符合电力安全规范，避免发生闪络故障。在三维建模过程中，这类设备的建模需要优先保证核心安装尺寸的准确性，包括套管的安装孔位间距、底部安装边的固定孔位置、散热翅片的整体外轮廓尺寸，这些参数直接决定了后续现场安装、配套母线桥制作、防护围栏设置的尺寸匹配度，而箱体表面的倒角、焊接边等细节则可以在保证整体结构准确的前提下做适度简化，方便后续在配电场站整体三维布局中调用模型，不会出现文件过大导致的装配卡顿问题。这类变压器在实际应用中通常会配套配置油温监测、油位显示的附属部件，模型中预留的顶部接口位置也对应了这些附属部件的安装位，方便后续设计时直接在模型基础上拓展添加对应的附属结构，完成整套变压器系统的装配设计。
