垂直轴混合式管道风力涡轮机结构设计

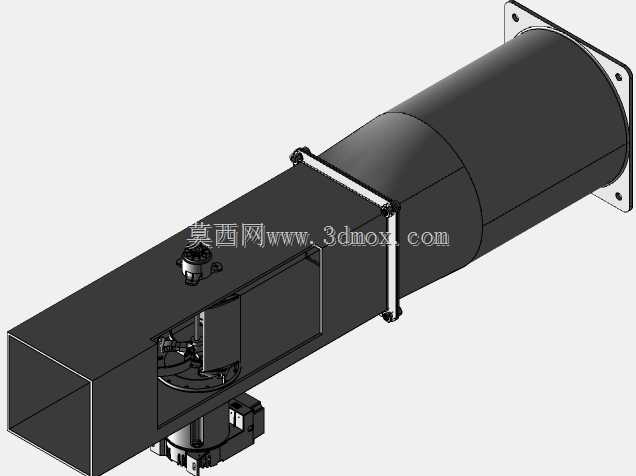

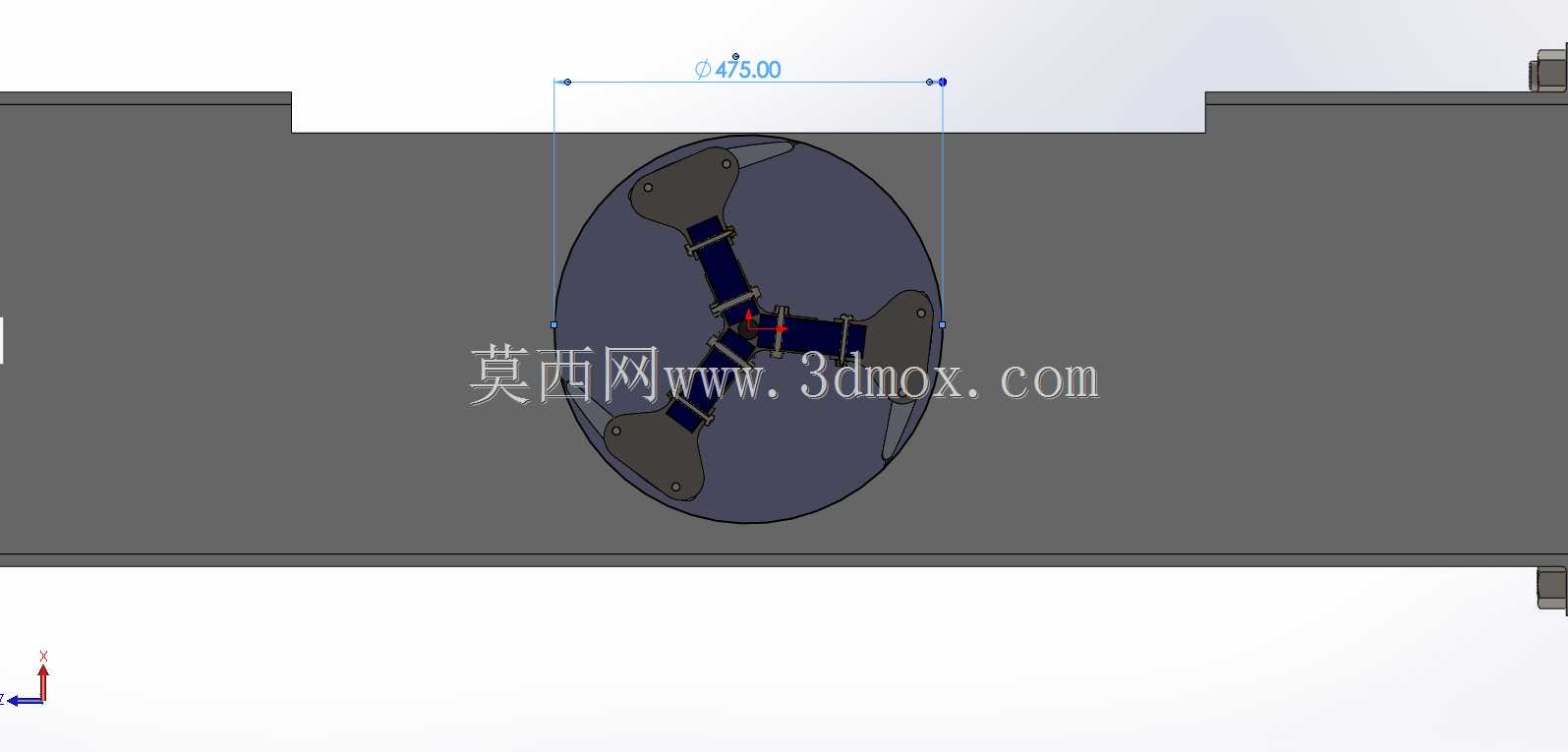

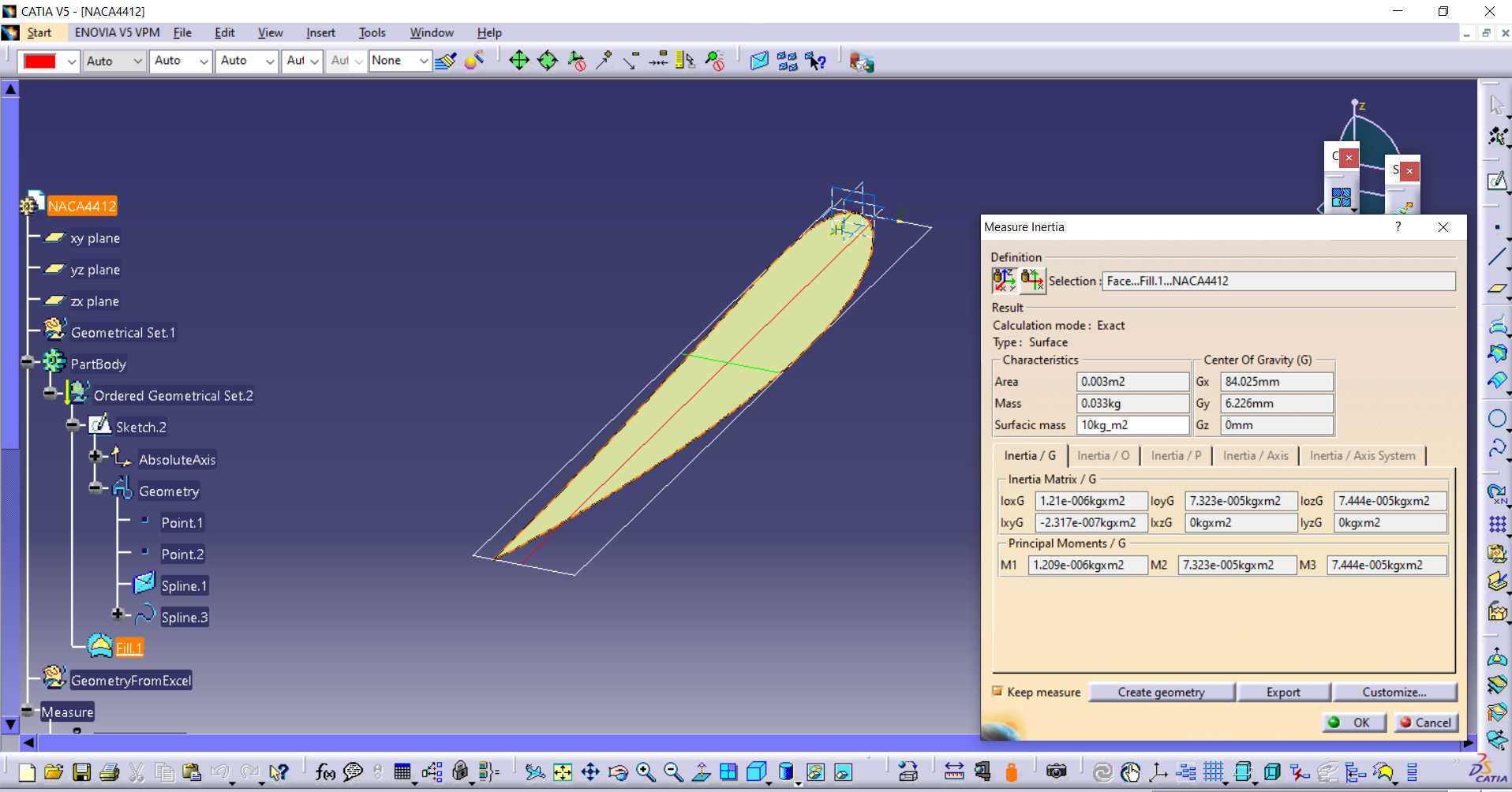

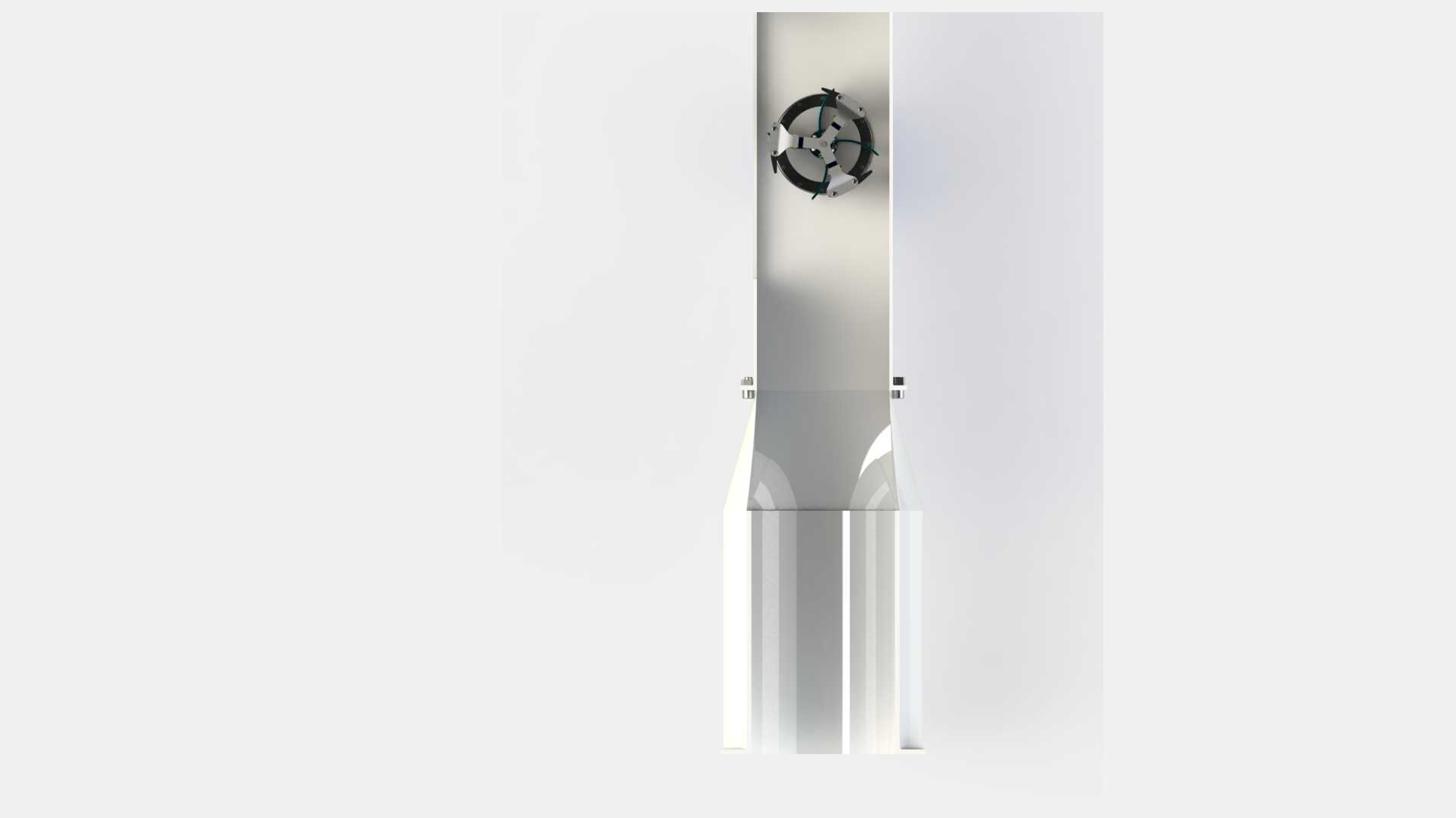

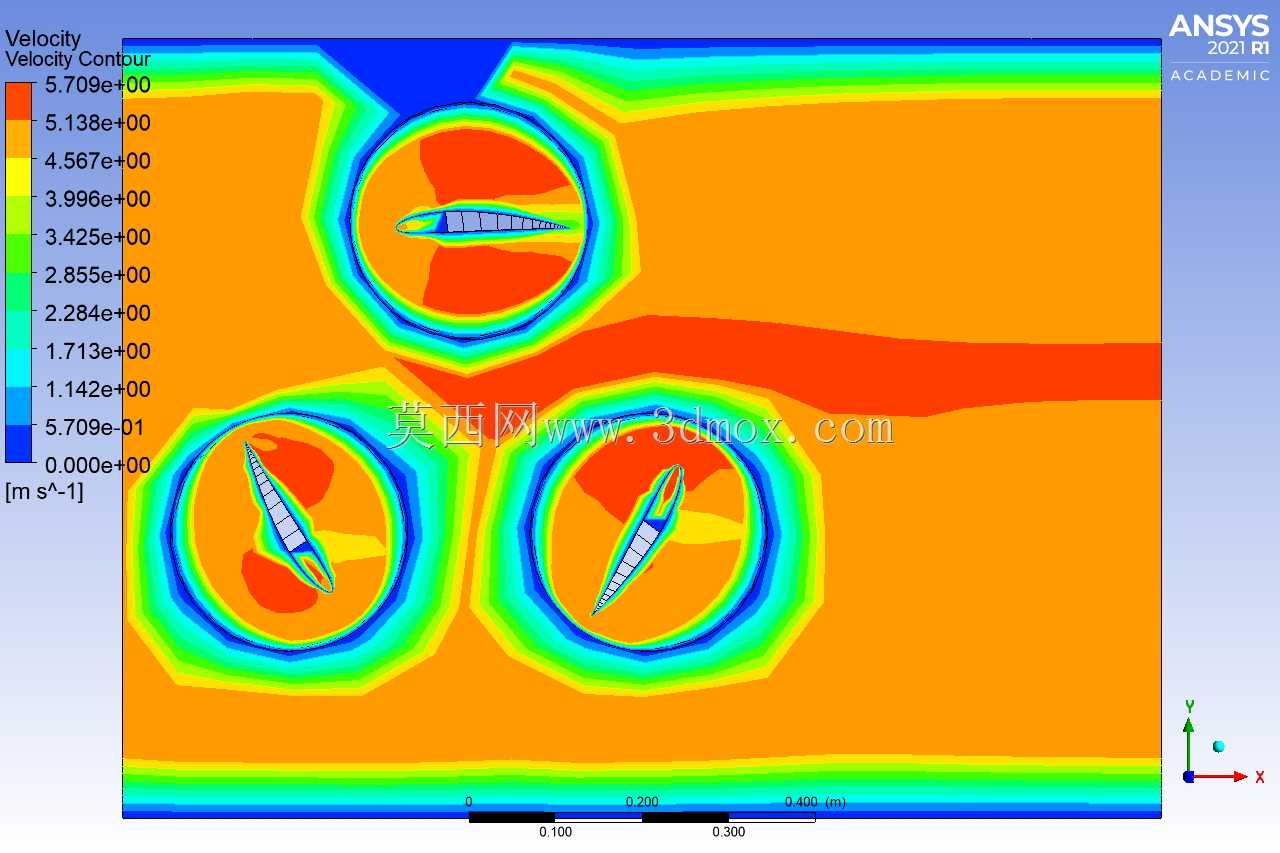

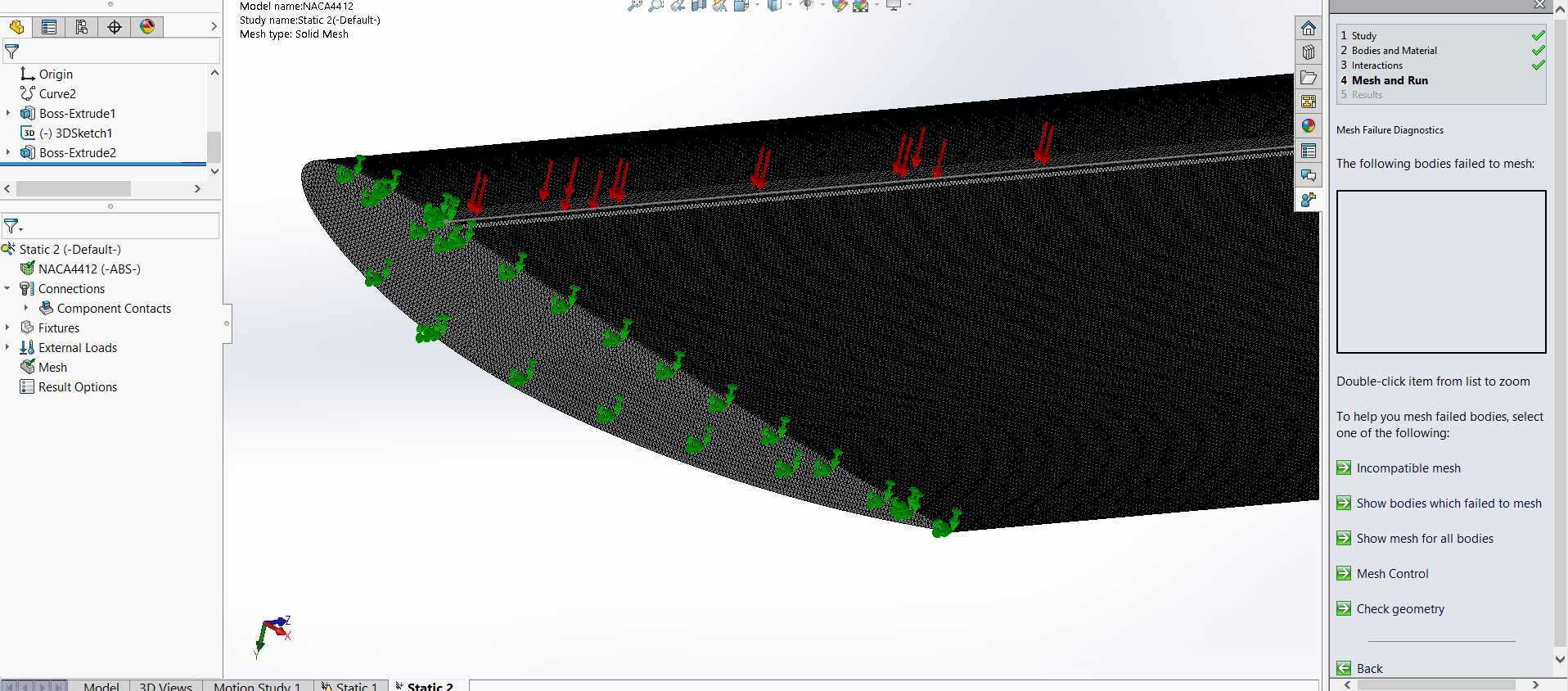

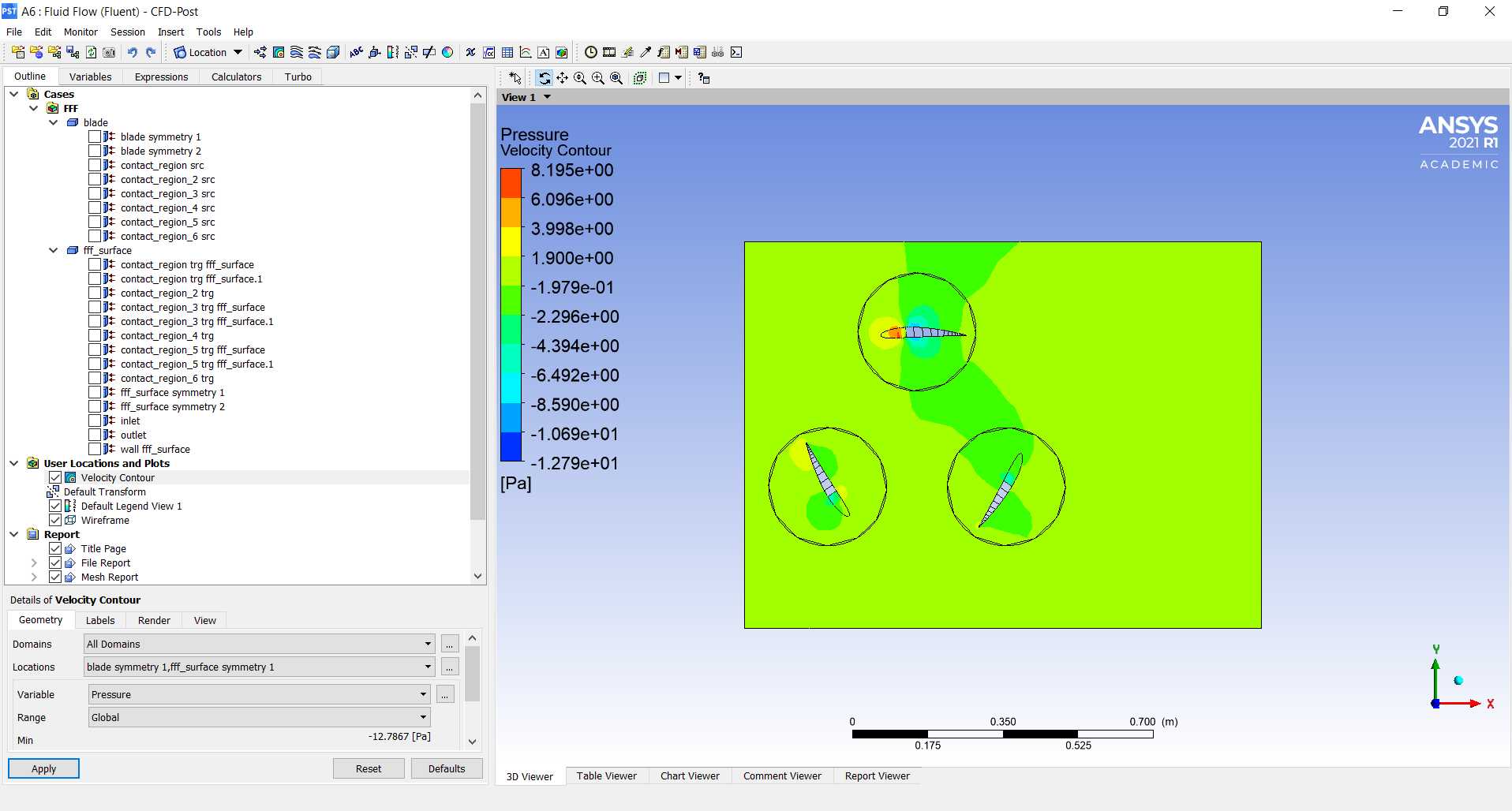

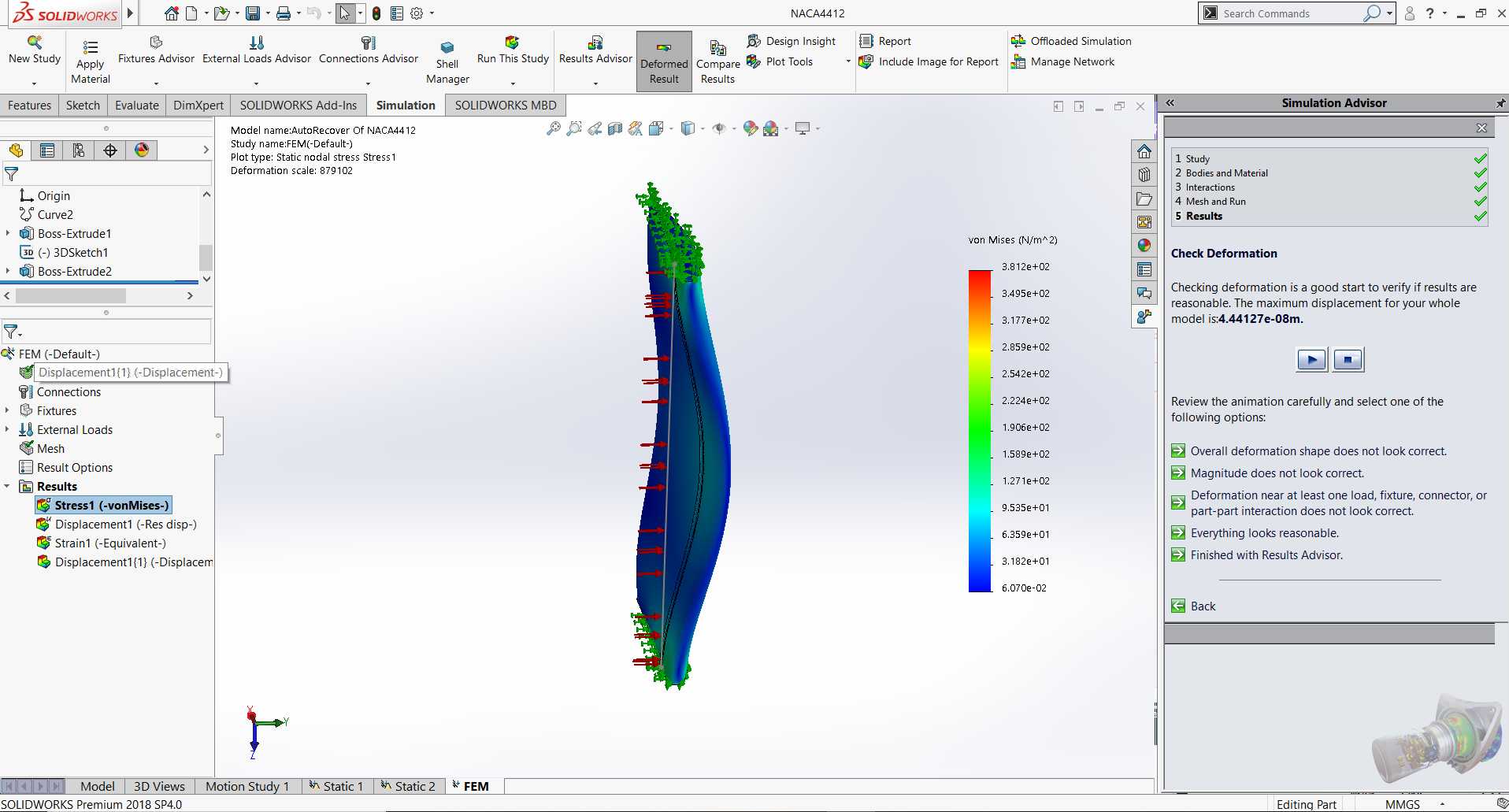

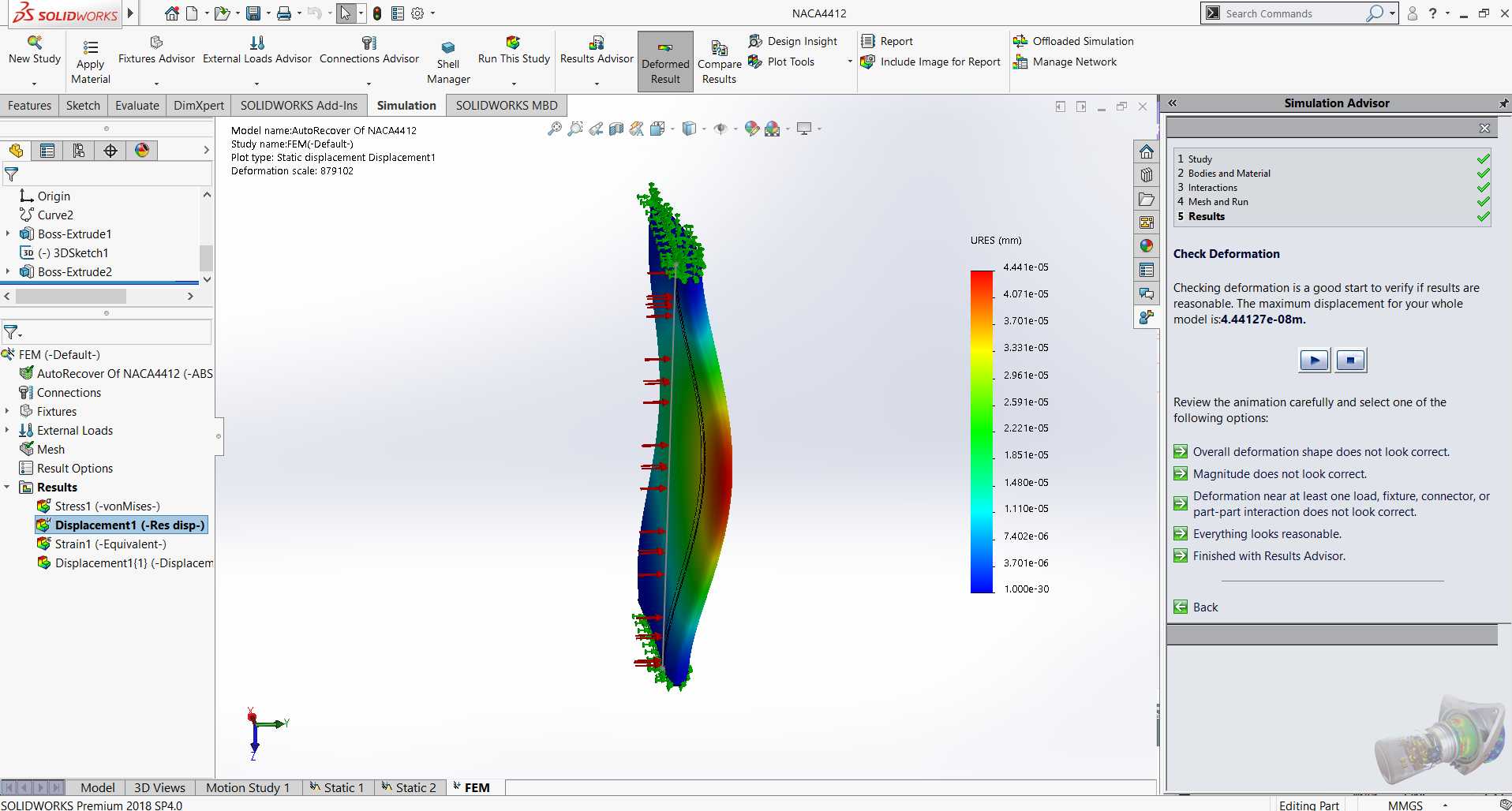

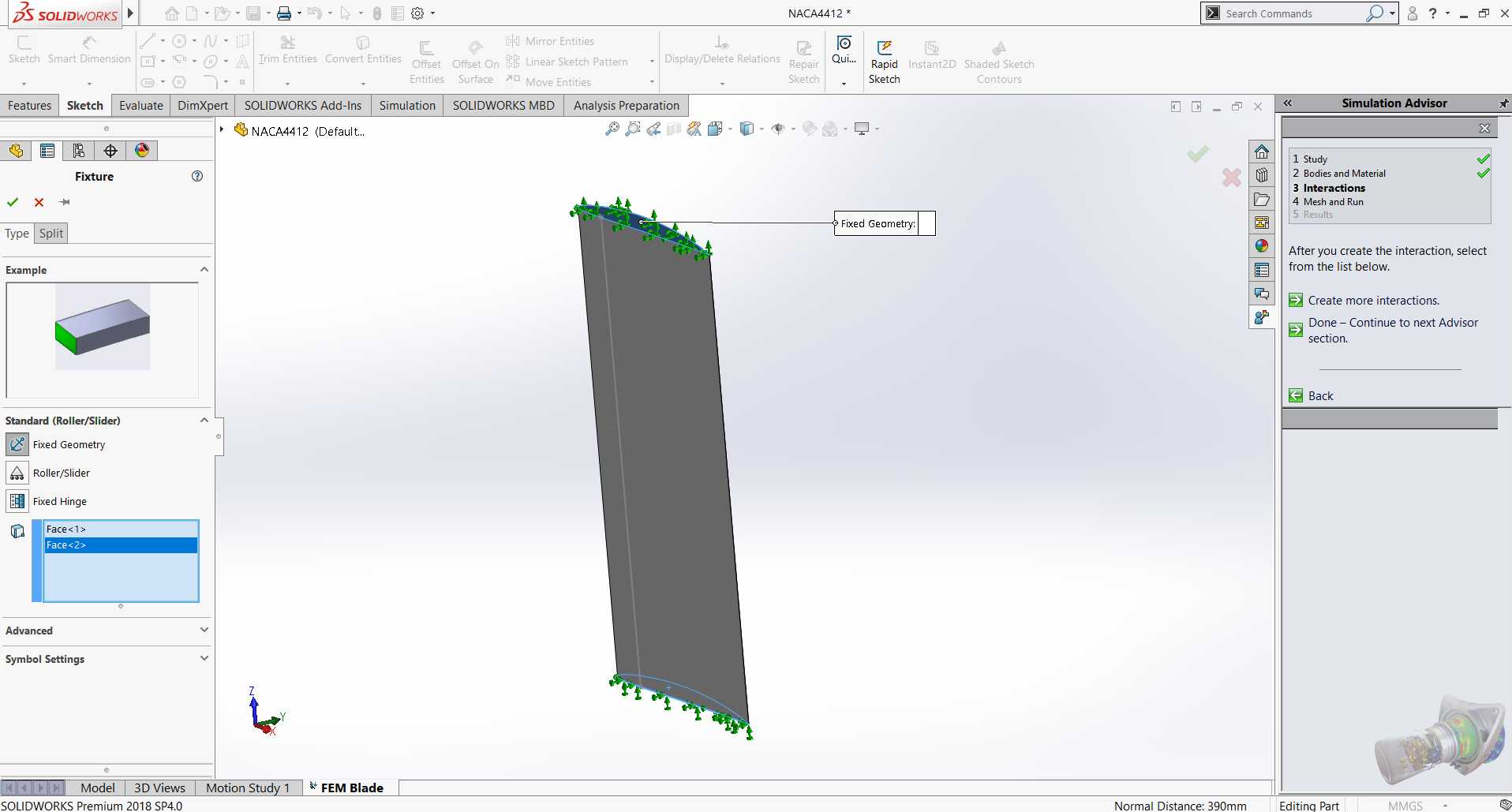

这款垂直轴混合式风力涡轮机，核心应用场景为工业厂区排风管道的余压能量回收，针对NACA4412翼型对应的工厂出口管道工况做了适配设计，可直接对接方形工业排风管道，无需对原有管路做大规模改造，安装边界匹配常规工业排风管道的法兰接口尺寸，设备整体采用卧式同轴布局，风轮段嵌入管道流道内部，发电与传动组件集成在管道外侧的方形舱体内，避免占用额外的厂区安装空间。从功能特性来看，该设备采用垂直轴风轮与轴流捕风结构混合的设计方案，无需额外设置对风转向机构，可适配管道内气流方向固定、流速存在小幅波动的工况，当管道内排风气流流经风轮段时，翼型叶片捕捉气流动能带动主轴转动，通过传动结构驱动发电机完成能量转换，配套的制动器组件可在设备检修、气流流速超出设计阈值时锁止主轴，避免超速运行损坏传动与发电部件。设计过程中优先考虑了工业场景的运维便利性，发电舱体采用快拆式盖板结构，日常检查碳刷、接线端子等易损件时无需拆卸整体管路连接结构，主轴两端采用密封轴承座支撑，可适配工业排风含少量粉尘、温湿度波动的环境，避免杂物进入传动舱造成卡滞。外形尺寸方面，风轮段的圆柱形壳体直径与对接管道的通径匹配，方形安装法兰的孔位按照通用工业管道法兰标准设置，安装时只需将设备串接在原有排风管道的出口段，通过螺栓紧固法兰即可完成固定，不需要额外搭建支撑机架。结构设计上做了动平衡校核，叶片与主轴的连接采用抱箍式固定结构，可根据实际管道的流速区间微调叶片安装角，匹配不同厂区的排风参数，传动段设置了密封隔层，避免管道内的气流携带的油污、粉尘进入发电舱，延长核心部件的维护周期，设备整体的重心落在管道轴线上，运行时的振动量控制在工业管道允许的范围内，不会对原有管路的连接密封性造成影响。
