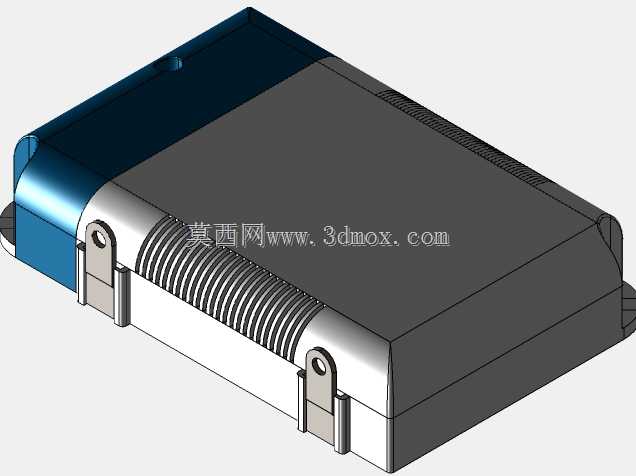

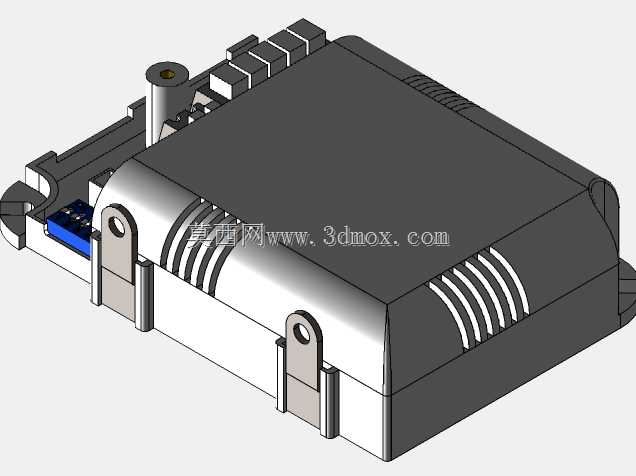

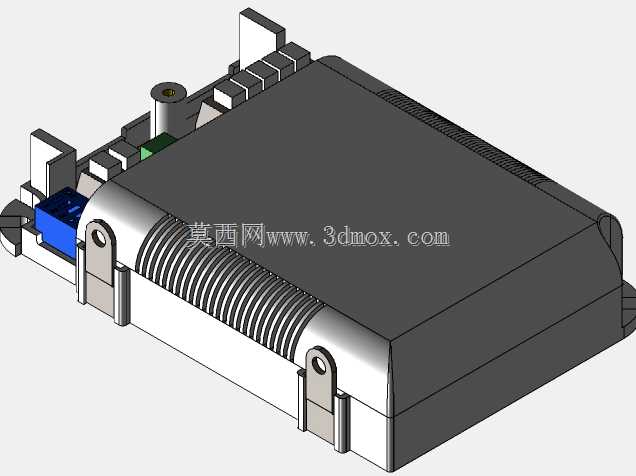

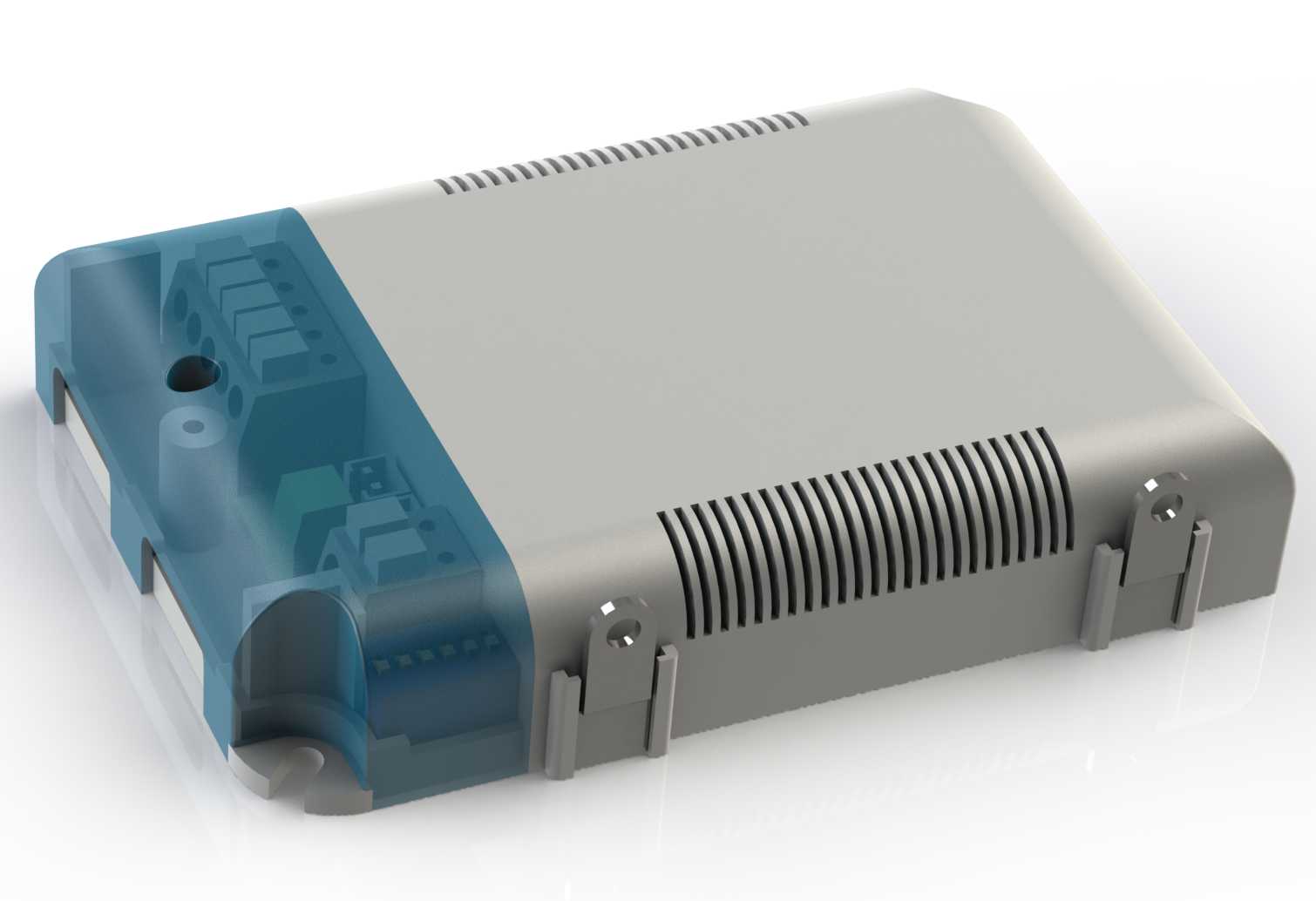

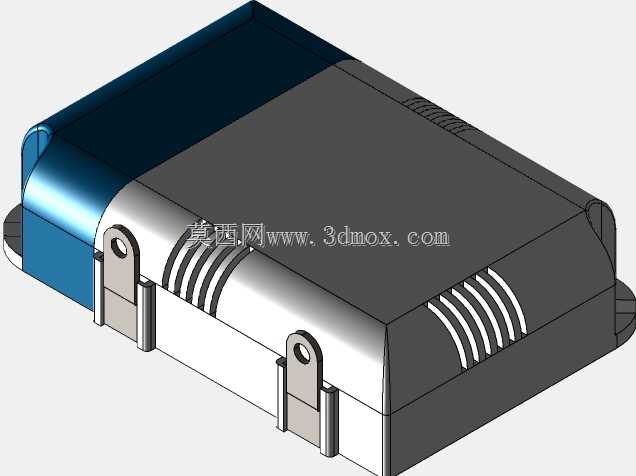

平均井LCM系列60DA型LED驱动装置结构

这款LED驱动装置的结构设计，首先围绕工业照明场景的安装适配需求展开，在做三维结构搭建时，最先考量的是现场安装的边界兼容性——同系列覆盖25DA、40DA、60DA三个功率段，壳体安装孔位、接线端位置做了统一适配，不管是替换旧款驱动还是新做照明柜集成，都不用重新在安装面板上开孔，能直接适配原有导轨安装、螺丝固定两种主流装配方式。从功能实现的结构逻辑来看，半透明的接线端护罩是特意做的结构设计，一方面能让现场运维人员不用拆护罩就能直观看到接线端子的压接状态，排查虚接故障时能省掉拆壳步骤，另一方面PC材质的半透明护罩做了卡扣式装配，和主体壳体的装配缝隙控制在0.3mm以内，既满足IP20的防护要求，又能在接线操作时不用额外工具就能掀开护罩，提升现场接线效率。主体壳体的散热筋布局是经过热仿真迭代的，驱动模块的发热元件主要集中在壳体中部靠接线端一侧，所以这部分的散热筋做了等间距0.8mm的开槽设计，既保证壳体的结构强度，不会在安装锁紧时出现壳体变形，又能形成自然对流的散热通道，在密闭照明柜内安装时，不会因为热量堆积导致驱动元件降额。接线端的端子排做了阶梯式布局，不同线径的接线位高度差2mm，压接多组线缆时不会出现线缆互相挤压的情况，端子旁预留的标识刻印位，能直接在壳体上激光刻印回路编号，不用额外贴纸质标签，避免长期使用后标签脱落导致的接线辨识错误。壳体两端的安装卡扣做了弹性结构设计，卡接DIN导轨时的按压力控制在15N左右，单人就能完成安装拆卸，卡扣的限位凸台做了1.2mm的凸起量，卡入导轨后不会因为设备运行的震动出现松脱移位。整体外形的边角都做了R3的圆角处理，一方面是避免安装时锐边划伤操作人员，另一方面在注塑生产时能减少壳体的应力集中，降低长期使用后壳体开裂的概率。内部的PCB安装柱做了统一高度设计，三个功率段的PCB都能共用同一套壳体的安装柱，不用针对不同功率单独开模，能大幅降低壳体的开模成本，同时安装柱旁做了走线槽结构，内部的连接线能顺着走线槽排布，不会和壳体上的散热筋内壁产生摩擦，避免长期震动导致线材绝缘层破损。
